雷诺数测试技术内容

雷诺数（Re）是流体力学中表征惯性力与粘性力比值的无量纲数，是判断流动状态（层流、过渡流、湍流）的关键准则。其定义为：Re = ρvd/μ = vd/ν，其中ρ为流体密度，v为特征流速，d为特征长度，μ为动力粘度，ν为运动粘度。

一、 检测项目分类及技术要点

雷诺数测试并非单一参数的测量，而是基于多个基本物理量测量结果的综合计算与分析。核心检测项目可分为以下三类：

1. 基础物理参数测量

   • 流速（v）： 技术要点在于选择与流场兼容且精度合适的测量方法。在封闭管道中，常用超声波流量计（时差法或多普勒法）、电磁流量计或涡轮流量计；在开放流场或风洞中，多采用皮托管、热线/热膜风速仪或激光多普勒测速仪（LDV）。测量需考虑截面流速分布的不均匀性，通常需进行多点测量或采用截面平均流速算法。

   • 特征长度（d）： 技术要点在于根据流动场景明确定义。对于圆形截面满管流，特征长度为管道内径；对于非圆管道，采用水力直径（d_h = 4A/P，A为截面积，P为湿周）；对于绕流物体，通常取沿流动方向的物体特征长度（如机翼弦长、球体直径）。此参数的准确性直接取决于几何尺寸的精确测量。

   • 流体物性参数（ρ， μ 或 ν）：

     • 密度（ρ）： 可通过流体成分、温度和压力根据状态方程计算，或使用振动管密度计等仪器直接在线/离线测量。对于气体，需特别注意对压力与温度的修正。

     • 粘度（μ， ν）： 动力粘度μ的测量是关键难点。常用仪器包括旋转式粘度计（适用于牛顿流体）、毛细管粘度计或落球式粘度计。对于在线监测，可采用振动片式粘度传感器。测量必须严格在流体工作温度下进行，因为粘度对温度极为敏感。

2. 综合计算与验证

   • 雷诺数计算： 将同步或对应条件下测得的v、d、ρ、μ代入公式进行计算。必须确保所有参数的单位制统一。

   • 临界值比对与流态判别： 将计算雷诺数与临界雷诺数（Re_c）比对。例如，对于光滑圆管内部流动，下临界雷诺数Re_c≈2300；对于平板边界层流动，Re_c通常在5×10^5量级。判别时需说明所依据的临界值标准。

3. 衍生与辅助测试

   • 流动可视化验证： 通过注入染料（液体）或烟线（气体）、粒子图像测速（PIV）或氢气泡等技术，直观验证由Re数判断的流态（层流、湍流），并观察转捩区。

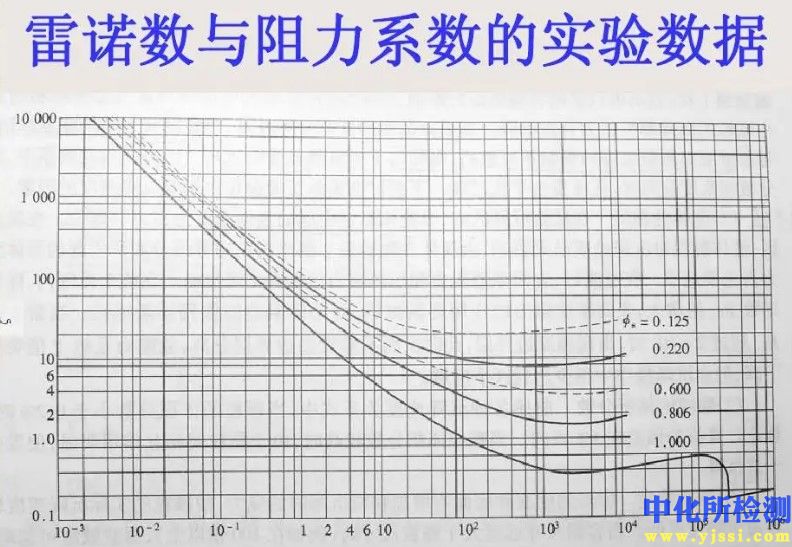

   • 相关效应测试： 在确定Re数的基础上，测量与Re数直接相关的参数，如管道流动的摩擦阻力系数λ、绕流物体的阻力系数C_d等，验证其与Re数的经典关系曲线（如穆迪图）的吻合度。

二、 各行业检测范围的具体要求

不同行业因流动介质、尺度、速度及工程目标不同，对雷诺数测试的范围、精度和环境模拟有特定要求。

1. 航空航天

   • 范围： 覆盖极广，从低速风洞（Re 10^5 ~ 10^6，基于模型弦长）到跨声速、超声速风洞（Re可达10^7以上），直至高空飞行真实条件（Re可达10^8量级）。

   • 要求： 强调高精度和模拟真实性。需在风洞试验中通过增大压力、降低温度或使用特殊气体（如SF6）来提升试验Re数，以匹配全尺寸飞行条件。模型表面粗糙度、湍流度需严格控制。PIV、压力扫描阀是关键测量手段。

2. 船舶与海洋工程

   • 范围： 船舶拖曳水池试验基于船模长度，Re通常在10^6 ~ 10^7量级。海洋结构物绕流Re数可能更高。

   • 要求： 除Re相似外，还需考虑弗劳德数（Fr）相似，存在尺度效应矛盾。通常采用粗糙度激励或湍流发生器促使边界层提前转捩，以模拟实船流动状态。测试需在大型拖曳水池或循环水槽中进行，阻力、伴流场测量是关键。

3. 能源化工与市政工程

   • 范围： 管道流动Re数范围宽，从低粘油品输送的层流（Re<2300）到高速水/气输送的充分发展湍流（Re>10^4 ~ 10^7）。

   • 要求： 侧重于工程实用性与在线适用性。要求流量计、粘度计具有高可靠性和长期稳定性。对于非牛顿流体（如聚合物溶液、泥浆），雷诺数的定义和临界值需修正，常使用广义雷诺数。需关注管壁粗糙度对摩擦损失的影响。

4. 生物医学工程

   • 范围： 通常为低雷诺数流动（Re << 1，如微血管）至中等雷诺数（Re 10^2 ~ 10^4，如大动脉、呼吸道）。

   • 要求： 介质常为仿血液或生理盐水等非牛顿流体。特征尺寸微小（微米至厘米级），要求测量仪器具有高空间分辨率（如微PIV、μLDV）。流动常为脉动流，需进行瞬态Re数分析。几何形状复杂（分叉、弯曲），特征长度的定义需谨慎。

5. 暖通空调（HVAC）与建筑环境

   • 范围： 通风管道内空气流动Re数多在10^4 ~ 10^5（湍流区），室内空气自然对流Re数较低。

   • 要求： 关注流动均匀性、阻力损失及换热效率。测试常在标准试验段或实际建筑模型中进行，要求风速测量快速、多点同步。常用热线风速仪、粒子图像测速（PIV）研究送风口射流特性与室内空气流型。

三、 检测仪器的原理和应用

1. 流速测量仪器

   • 激光多普勒测速仪（LDV）： 利用运动粒子散射光的多普勒频移反算流速。非接触式，空间分辨率极高，是研究湍流脉动和边界层精细结构的基准仪器。应用于风洞、水洞及精密流动研究。

   • 粒子图像测速仪（PIV）： 通过连续两次激光片光照射流场中的示踪粒子，通过互相关分析粒子图像位移，获得整个二维或三维截面上的瞬时速度场。用于宏观流态显示、涡结构识别和复杂流场分析。

   • 热线/热膜风速仪（HWA/FWA）： 基于对流冷却原理，通过校准将热敏元件的电阻变化（由冷却导致）与流速关联。频率响应极高（可达数百kHz），是测量湍流脉动的主流工具。适用于空气（热线）或液体（热膜）。

   • 超声波流量计： （时差法）通过测量超声波顺流与逆流传播的时间差计算平均流速；（多普勒法）通过测量流体中散射体反射的超声波频移计算流速。适用于管道测量，不干扰流场。

2. 粘度测量仪器

   • 旋转式粘度计： 通过测量浸入流体的转子在恒定转速下的扭矩，或维持恒定扭矩所需的转速，根据库埃特流动模型计算动力粘度μ。适用于实验室宽范围粘度测量，是获取流体本构关系的主要设备。

   • 毛细管粘度计： 基于哈根-泊肃叶定律，测量恒定温差下一定体积流体流过精密毛细管的时间，计算运动粘度ν。结构简单，精度高，是测量石油产品、润滑油标准粘度的经典方法。

   • 振动片式粘度计： 传感器片在流体中受迫振动，其振幅衰减或谐振频率变化与流体密度和粘度的乘积（ρμ）相关。可实现在线、实时测量，适用于工业流程监控。

3. 综合与辅助仪器

   • 风洞/水洞试验设施： 本身并非“仪器”，但是进行可控雷诺数测试的核心平台。通过控制来流速度、介质温度和压力，以及模型尺寸，可精确设定和调节试验Re数范围。

   • 压力扫描阀与传感器： 用于同步、高精度测量模型表面或流场多点静压、总压，是获取压力分布、计算升阻力系数的基础。

   • 流动可视化系统： 包括高亮度激光片光源、高速摄像机、示踪粒子（如TiO2、空心玻璃微珠、氦气泡）及烟雾发生器等。用于定性、半定量地观测流线、分离涡、转捩位置等流动现象，是对定量测试的重要补充和验证。
