弹态测试详细技术内容

弹态测试，即动态力学分析，是研究材料在交变应力或应变作用下力学行为与温度、频率关系的重要方法。其核心是测量材料的动态模量（储能模量E'、损耗模量E''）和损耗因子（tanδ = E''/E'），以表征材料的弹性、粘性及转变温度。

1. 检测项目分类及技术要点

1.1 热机械性能分析

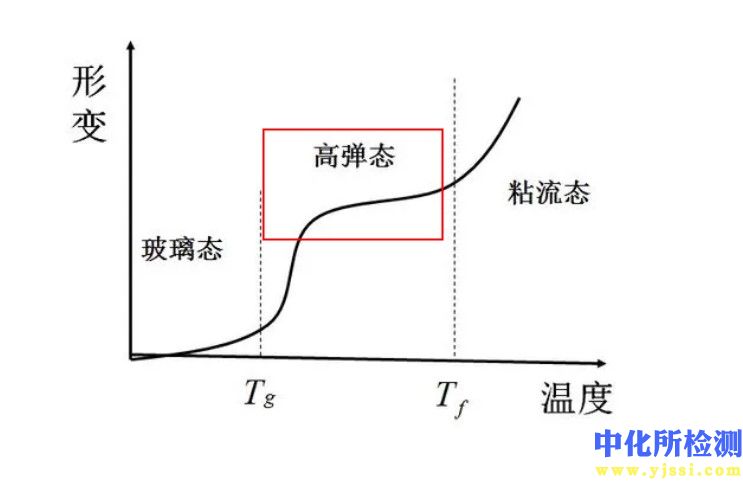

• 玻璃化转变温度（Tg）测定：损耗模量E''峰值或损耗因子tanδ峰值对应的温度，是高分子材料从玻璃态向高弹态转变的关键指标。技术要点在于控制升温速率（通常1-5°C/min）和频率（通常0.1-10 Hz），以区分分子链段运动的主转变。

• 熔融与结晶行为：储能模量E'在熔点附近急剧下降，可用于分析结晶度、结晶温度。需配合精确的温控程序（如等温结晶、非等温扫描）。

• 次级转变（β、γ转变）分析：在低温区出现的较小损耗峰，对应于侧基或局部链节的运动。需要高灵敏度传感器和宽频测试能力。

1.2 粘弹性谱分析

• 频率扫描：在恒定温度下，测量模量及损耗因子随频率（通常0.01-100 Hz）的变化。用于构建时温叠加主曲线，研究材料的长时松弛行为。技术关键是使用对数频率扫描并确保线性粘弹性范围。

• 时间-温度等效原理（TTSP）应用：通过不同温度下的频率扫描数据，水平移位因子（αT）可计算材料的活化能，并预测超出现有频率范围的长期性能。

1.3 固化与反应动力学分析

• 树脂固化监测：跟踪储能模量E'和损耗因子tanδ随时间或温度的变化。凝胶点对应tanδ峰值（E' = E''），玻璃化转变完成点对应tanδ急剧下降后的平台。需使用平行板或三弯曲模式，并精确控制环境（如氮气保护）。

• 反应动力学参数计算：根据Arrhenius方程，通过不同升温速率下的固化峰温度，计算固化反应表观活化能Ea。

1.4 动态机械性能定量

• 动态刚度与阻尼：直接测量E'（材料储存能量能力）和tanδ（材料耗散能量能力，即阻尼性能）。对于减振材料，高tanδ（>0.3）是关键指标。

2. 各行业检测范围的具体要求

2.1 高分子及复合材料

• 热固性树脂/复合材料：重点监测固化工艺窗口（最低粘度温度、凝胶时间）、Tg（干态/湿态）、后固化效果。航空航天领域常要求依据ASTM D7028或ISO 6721，在-150°C至+400°C宽温范围内测试。

• 热塑性塑料及弹性体：测定使用温度上限（Tg）、低温韧性（次级转变）、加工流动性（熔融区模量下降）。汽车部件需测试在不同频率下的阻尼特性以评估NVH性能。

• 胶粘剂与涂料：关注其粘弹性能随温度的变化，以评估粘结强度、内聚强度及抗蠕变能力。固化涂层的Tg需高于使用温度。

2.2 金属材料

• 阻尼性能测试：主要用于高阻尼合金（如Mg-Zr、Mn-Cu合金），测量其在不同应变振幅和频率下的阻尼容量（Q⁻¹或tanδ）。依据ASTM E756，评估其在减振结构中的应用潜力。

• 相变与弛豫过程分析：研究马氏体相变、磁性转变或晶界弛豫引起的微弱内耗峰。需要使用高精度的倒扭摆或动态机械分析仪。

2.3 无机非金属材料

• 玻璃：测定玻璃转变温度Tg和软化点，研究结构弛豫。升温速率需严格标准化（如ASTM E1545）。

• 陶瓷与陶瓷基复合材料：关注高温下的粘弹性行为（如蠕变）、界面特性以及脆韧转变温度。测试通常在氧化或惰性气氛保护下进行。

2.4 生物医药材料

• 水凝胶与软组织：需在模拟体液环境中进行频率和应变扫描，测定其与生物组织匹配的动态模量（通常kPa至MPa级）。频率范围常覆盖生理活动频率（0.1-100 Hz）。

• 牙科与骨科材料：重点测试复合树脂的固化收缩应力、骨水泥的固化过程及假体材料的疲劳前阻尼特性。

3. 检测仪器的原理和应用

3.1 核心测量原理
弹态测试仪主要基于强迫振动和自由衰减振动两种原理。

• 强迫振动法（主流DMA）：对试样施加一个正弦波形的应力（或应变），同时测量产生的应变（或应力）的振幅和相位差。通过计算复数模量，直接得到E'和E''。公式：σ = σ₀ sin(ωt + δ)， ε = ε₀ sin(ωt)， 则 E* = σ₀/ε₀ (cosδ + i sinδ) = E' + iE''。

• 自由衰减法（如扭摆仪）：给予试样一个初始扭转形变后释放，记录其振幅随时间衰减的曲线。通过对数减量Δ计算阻尼和模量：Δ = ln(Aₙ/Aₙ₊₁)， tanδ ≈ Δ/π。

3.2 仪器关键部件与模式

• 驱动系统：电磁式或电机驱动，提供精确可控的力或位移。

• 传感器：高分辨率位移传感器（LVDT、光学编码器）和力传感器。

• 夹具与形变模式：根据样品形态和模量范围选择。

  • 单/双悬臂弯曲：适用于刚性固体（如塑料、复合材料），模量范围10⁶ - 10¹¹ Pa。

  • 拉伸：适用于薄膜、纤维、弹性体，模量范围10⁴ - 10⁹ Pa。

  • 压缩：适用于泡沫、软凝胶。

  • 剪切（平板/三弯曲）：适用于粘性液体、软固体、胶粘剂。

  • 扭摆：主要用于纤维、薄膜的各向异性测试。

3.3 应用扩展与联用技术

• 温控系统：液氮制冷或机械制冷可实现-190°C至600°C或更宽的温度范围。

• 环境腔：可集成湿度控制、液体浸泡（化学相容性测试）、紫外光辐照等附件。

• 与其它分析技术联用：如DMA与傅里叶变换红外光谱（DMA-FTIR）或质谱（DMA-MS）联用，可同步分析材料化学结构变化，用于研究降解、氧化等复杂过程。
