冲击穿刺测试技术详述

1. 检测项目分类及技术要点

冲击穿刺测试旨在评估材料或成品在高速冲击或尖锐物体穿刺下的抗破损性能，主要分为两类：

• 1.1 冲击测试

  • 原理： 通过释放特定质量的冲击头（半球形、圆柱形或特定形状）从设定高度自由落体或利用摆锤装置，以规定的动能撞击试样表面。

  • 技术要点：

    • 能量选择： 根据标准规定选择冲击能量（常用单位：焦耳 J），范围可从数焦耳（如塑料薄片）至数百焦耳（如汽车风挡玻璃）。

    • 冲击头几何形状： 半球形头（如落镖测试）用于评估延性断裂，尖锐头用于模拟更严苛的冲击。

    • 试样夹持： 必须使用标准夹具确保试样平整、无预应力，夹持力需恒定。

    • 终点判定： 分为“通过/不通过”（是否产生可见裂纹或穿孔）或定量测量“冲击强度”（破坏所需能量）、“极限穿刺力”及“穿刺位移”。

    • 环境条件： 测试前试样需在标准温湿度（如23±2°C， 50±5% RH）下状态调节，低温冲击测试需在特定低温箱中进行。

• 1.2 穿刺测试

  • 原理： 使用速度可控的测试机，驱动特定形状的穿刺头（通常为针状、锥状或模拟特定威胁物）以恒定速率垂直刺入试样，直至穿透。

  • 技术要点：

    • 测试速度： 速度范围广，从准静态（如1-500 mm/min，用于医疗针管、包装膜）到高速（如1-10 m/s，用于防刺材料）。

    • 穿刺头规格： 严格规定尖端角度（如40°锥角）、半径（如0.5mm半径半球）及材料硬度（通常为硬化钢）。

    • 数据采集： 精确记录“力-位移”曲线，关键参数包括：初始穿刺力、最大穿刺力（抗穿刺强度）、穿透时的能量（积分计算）。

    • 多层材料测试： 对于复合材料或叠层结构，需评估分层行为及整体抗穿刺性能。

2. 各行业检测范围的具体要求

不同行业基于产品服役条件，制定了差异化的测试标准与接受准则。

• 2.1 包装与薄膜行业

  • 标准： ASTM D1709 (落镖法)、ASTM D3420 (摆锤穿刺)、ISO 7765-1/2。

  • 要求： 重点评估塑料薄膜、薄片在装卸、运输中的抗冲击穿刺能力。常用F50（50%试样破损时的冲击能量）表征。测试能量通常为0.1 J至10 J。针对重型包装袋，会进行模拟尖锐物（如托盘木刺）的静态穿刺测试。

• 2.2 医疗器械与药品包装

  • 标准： ASTM F1306 (慢速针刺)、ISO 7864 (注射针头)、USP <381> (药品包装组件弹性体)。

  • 要求： 极其严格。例如，输液袋、预灌封注射器的胶塞需经受多次特定角度针头穿刺而不产生落屑或泄漏。测试精确测量穿刺力（N）和密封性保持力。

• 2.3 安全防护材料

  • 标准： NIJ 0115.00 (防刺)、GA 68-2019 (防刺服)、EN 388 (防机械风险手套)。

  • 要求： 模拟刀具、冰锥等威胁。使用标准刀片（单刃或锥形），以特定能量（如24 J、36 J）或速度进行冲击。判定标准为刀尖是否穿透材料并达到规定背材（模拟皮肤）的深度。通常要求穿刺后刀尖侵入深度不超过特定值（如7mm）。

• 2.4 汽车与航空航天

  • 标准： FMVSS 212 (汽车风挡玻璃)、ISO 6603-2 (塑料穿刺冲击)、空客/波音公司材料规范。

  • 要求： 汽车内饰塑料件需评估在碰撞中抗破碎及产生尖锐碎片的风险。风挡玻璃需承受特定质量头型以规定速度冲击而不完全穿透。航空复合材料（如碳纤维层压板）需评估低速冲击后由“凹坑”损伤引发的抗剩余穿刺强度。

• 2.5 新能源电池

  • 标准： GB 38031-2020、UL 1642、IEC 62660-2。

  • 要求： 强制性安全测试。使用耐腐蚀钢棒（通常直径3-8mm）以恒定速度（如1-80 mm/s）刺穿电池单体或模组，模拟内部短路。监测电压、温度变化，要求不起火、不爆炸。测试通常在防爆箱内进行，穿刺速度与停留时间（如10分钟）是关键参数。

3. 检测仪器的原理和应用

冲击穿刺测试仪器根据测试类型和速度范围，主要分为以下三类：

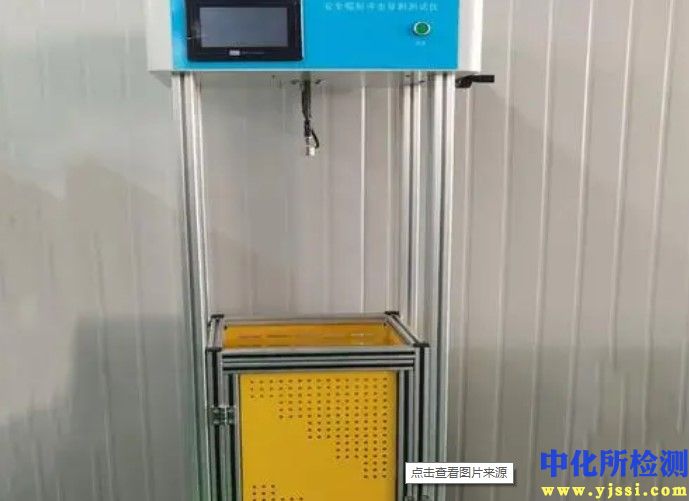

• 3.1 落镖/落锤冲击试验机

  • 原理： 电磁或气动夹持释放配重砝码和冲击头，从可调高度垂直自由落体冲击试样。能量通过公式 E = mgh（质量×重力加速度×高度）计算。

  • 应用： 主要用于薄膜、片材、复合材料的冲击测试（如ASTM D1709）。高端型号配备红外或光电传感器，可在冲击瞬间触发高速摄像机记录形变与断裂过程。

• 3.2 摆锤冲击试验机（带穿刺夹具）

  • 原理： 将摆锤抬升至初始角度获得势能，释放后摆锤下落冲击试样，剩余动能将摆锤带至另一侧高度，通过能量刻度盘或编码器计算试样吸收的能量。

  • 应用： 适用于相对较厚的片材、板材的冲击穿刺测试（如ASTM D3420）。可通过更换不同形状的摆锤头和试样夹具，实现多种标准测试。

• 3.3 万能材料试验机（配备高速伺服系统或冲击装置）

  • 原理：

    • 准静态穿刺： 使用标准液压或伺服电机驱动十字头，以恒定速度（< 1 m/s）进行穿刺，通过高精度力传感器和位移编码器采集“力-位移”曲线。

    • 高速动态穿刺： 集成高速伺服阀、蓄能器或弹射装置，驱动穿刺头以1-20 m/s的速度冲击试样，并采用动态力传感器和高速数据采集卡（采样率>100 kHz）记录瞬态数据。

  • 应用：

    • 准静态模式： 广泛用于医疗器械胶塞、包装材料、纺织物、软质泡沫的穿刺性能测试。

    • 高速动态模式： 是评估防刺材料、汽车塑料件、电池穿刺安全性的核心设备。系统可精确计算总吸收能量、峰值力及破坏模式。

• 3.4 辅助与测量系统

  • 环境箱： 用于高低温条件下（如-40°C至+150°C）的冲击穿刺测试，评估材料温度依赖性。

  • 高速摄像系统： 帧率需达每秒数千至数十万帧，用于分析冲击/穿刺过程中的材料变形、裂纹萌生与扩展行为。

  • 多通道数据采集系统： 同步采集力、位移、温度、电压（电池测试）等多参数信号，进行关联分析。

： 冲击穿刺测试是一项关键的材料机械安全性能评价手段。测试方法的选择需严格依据行业标准，精确控制冲击能量、速度、几何形状及环境变量。随着新材料与新安全法规的出现，向更高速度、多参数同步测量及仿真结合的方向发展。
