加载力测试技术内容

加载力测试，即力学性能测试中的一项关键技术，主要用于评估材料、部件或整体结构在静态或准静态力作用下的强度、刚度、变形及失效行为。其核心是通过可控方式施加力或位移，并同步采集力值、位移、应变等数据，以验证产品性能是否符合设计规范与安全标准。

1. 检测项目分类及技术要点

加载力测试主要分为静态测试与疲劳测试两大类，每类包含若干具体检测项目。

1.1 静态加载测试

• 拉伸测试：

  • 技术要点：测量材料的弹性模量、屈服强度、抗拉强度、断后伸长率和断面收缩率。关键在于确保试样的对中精度，以消除附加弯矩；控制加载速率（通常根据标准如ASTM E8/ISO 6892-1规定），塑性阶段应变率通常不超过0.008/s；精确记录力-位移曲线直至断裂。

• 压缩测试：

  • 技术要点：用于评估脆性材料（如混凝土、陶瓷）或塑性材料的抗压性能。重点在于防止试样失稳（屈曲），需使用低长细比试样；对于泡沫等材料，需测量压缩强度及平台应力；端面摩擦会影响结果，常需使用润滑剂或特殊垫片。

• 弯曲测试：

  • 技术要点：分为三点弯曲和四点弯曲。主要测定材料的弯曲强度、弯曲模量及最大挠度。技术核心在于精确计算跨距（通常为试样厚度的16倍），支撑辊和加载辊的直径需符合标准，避免局部压溃。记录载荷-挠度曲线，分析线性段和失效点。

• 剪切测试：

  • 技术要点：包括冲孔式剪切、双剪试验等。用于评估螺栓、铆钉、焊接点及复合材料层间性能。关键在于设计合理的夹具以确保纯剪切应力状态，减少弯曲和剥离效应。精确测量剪切面积以计算剪切强度。

• 剥离测试：

  • 技术要点：适用于粘合剂、涂层、柔性复合材料。常见有180°剥离、90°剥离和T型剥离。需保持恒定的剥离角度和速度（通常为100-300 mm/min），测量平均剥离力和剥离力波动，分析界面粘附性能。

1.2 疲劳加载测试

• 高周疲劳：

  • 技术要点：在应力水平低于材料屈服强度、循环次数通常高于10^7次的条件下进行。关键技术是控制应力比（R值，如R=-1为对称循环）、加载波形（正弦波常见）和频率（可达100-200 Hz）。通过S-N曲线（应力-寿命曲线）评估疲劳极限。

• 低周疲劳：

  • 技术要点：应变控制，循环次数通常在10^4~10^5次以下。重点在于控制总应变幅或塑性应变幅，加载频率较低（通常0.1-5 Hz）。用于评估材料在循环塑性变形下的寿命，生成ε-N曲线（应变-寿命曲线）。

• 断裂力学测试：

  • 技术要点：测定材料的断裂韧性（如K_IC、J_IC）和疲劳裂纹扩展速率（da/dN）。需预制尖锐裂纹（通常通过疲劳预制），使用裂纹开口位移计或柔度法实时监测裂纹长度。加载速率需极慢以保证准静态条件。

2. 各行业检测范围的具体要求

2.1 航空航天

• 要求：极端严苛。材料需进行全面的静态力学性能测试（包括高温拉伸/持久试验）及高精度的高周、低周疲劳测试。紧固件需进行拉伸、剪切和疲劳测试。复合材料结构需进行开孔压缩、层间剪切、冲击后压缩等测试。所有测试需遵循ASTM、ISO及特定行业标准（如NASA、空客/波音公司规范），数据统计可靠性要求高。

2.2 汽车工业

• 要求：覆盖从材料到总成的多层级测试。金属材料需进行标准拉伸、弯曲测试；塑料、橡胶需进行不同温度下的力学测试；安全带、座椅、转向机构等安全部件需进行动态静态加载测试，符合国标GB、ISO或ECE法规。车身结构需进行整车或白车身的静态刚度与强度测试（如顶压、门槛压溃），以及零部件（如悬挂臂、连杆）的疲劳耐久测试，模拟实际道路载荷谱。

2.3 建筑工程与土木工程

• 要求：侧重大型结构与建材。钢筋需进行拉伸（测屈服强度、强屈比）和弯曲测试；混凝土需进行立方体/圆柱体抗压强度、抗折强度测试；钢结构焊缝需进行拉伸、弯曲和冲击测试；预应力锚具需进行静载试验和疲劳试验。现场检测包括桩基静载试验（慢速维持荷载法），要求分级加载、稳定标准明确（如沉降速率<0.1 mm/h），总加载量不少于设计值的2倍。

2.4 医疗器械

• 要求：高度专业化且法规严格。骨科植入物（如髋关节柄、接骨板）需进行静态四点弯曲、扭转测试及千万次级别的疲劳测试（遵循ISO 7206、ASTM F382等）。心血管支架需进行径向压缩疲劳测试（模拟心跳，频率可达60 Hz，循环数超3.8亿次）。注射器、导管等需进行连接力、脱落力测试。所有测试需在模拟体液环境中进行的情况常见。

2.5 电子电器与微电子

• 要求：微型化与高精度。PCB板的弯曲强度测试；芯片封装球的剪切测试（焊球剪切力测试，精度要求达0.01 N）；按键、开关的寿命测试（循环按压）；连接器插拔力测试（通常使用微小力传感器，精度0.001 N）。疲劳测试侧重于微动疲劳和热机械疲劳。

3. 检测仪器的原理和应用

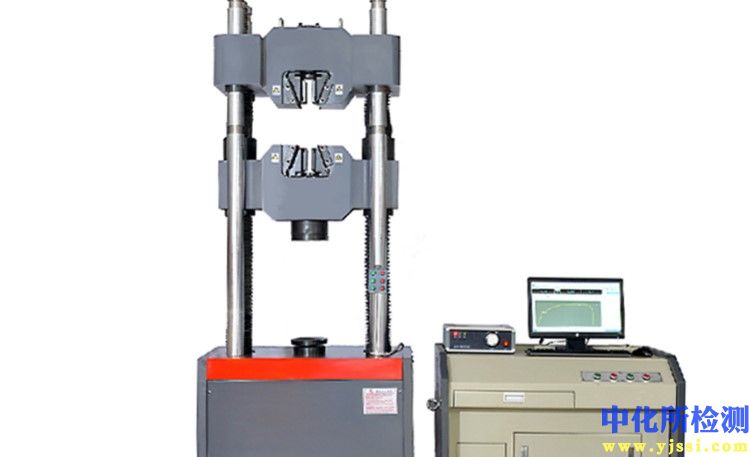

3.1 万能材料试验机

• 原理：核心组成包括加载框架（单柱或双柱）、伺服电机或液压作动器、高精度力传感器、位移编码器以及控制系统。通过伺服闭环控制，精确控制对试样施加的力或位移。力传感器基于应变片电桥原理，将力值转换为电信号；位移通过编码器或引伸计测量。

• 应用：是进行静态拉伸、压缩、弯曲、剪切等测试的主力设备。配备高低温箱、视频引伸计等附件，可扩展测试范围。

3.2 疲劳试验机

• 原理：多为电液伺服或直线电机驱动。电液伺服型利用伺服阀控制液压油流量与方向，推动作动缸产生高频往复运动；直线电机型利用电磁原理直接驱动。系统闭环控制载荷或应变，内置函数发生器产生各种波形（正弦、三角、方波等）。

• 应用：专门用于进行高周、低周疲劳测试、断裂力学测试以及零部件（如车轴、弹簧）的模拟服役疲劳试验。

3.3 传感器与测量系统

• 力传感器：基于金属弹性体应变计，量程从几毫牛到数十兆牛，非线性度通常优于±0.05%。

• 引伸计：接触式（刀口式）用于标距内精确应变测量，非接触式视频引伸计或激光引伸计用于非接触、全场应变测量，避免对试样干扰。

• 数据采集系统：高速高精度AD卡，同步采集力、位移、应变等多通道信号，采样频率需远高于加载频率以满足奈奎斯特定律。

3.4 专用夹具与工装

• 应用：为实现特定测试所设计，如楔形拉伸夹具、弯曲夹具、穿孔式剪切夹具、剥离夹具等。其设计合理性直接关系到应力状态的准确性和测试结果的可靠性，必须保证力线对中并减少应力集中。

3.5 动态力学分析仪

• 原理：对试样施加一个 oscillatory 的力，测量材料的动态模量（储能模量、损耗模量）和阻尼随温度、频率或时间的变化。

• 应用：主要用于高分子材料、复合材料的黏弹性行为表征，评估其刚度、阻尼及玻璃化转变温度。
