热阻测试详细技术内容

1. 检测项目分类及技术要点

热阻测试的核心目标是量化评估材料或结构对热量传递的阻碍能力，其核心参数为热阻值（R值，单位：m²·K/W）。测试主要分为以下两大类：

1.1 材料本体热阻测试

• 技术要点：

  • 稳态法：基于傅里叶一维稳态导热定律。创造稳定的单向热流场，测量通过标准厚度试样的温差和热流密度。经典方法是防护热板法（依据标准如ASTM C518, ISO 8301）和热流计法（依据标准如ASTM C518, ISO 8301）。前者精度最高，被视为基准方法；后者速度较快，适用于均质材料。

  • 瞬态法：通过监测材料对加热脉冲或周期性热激励的瞬态温度响应来反算热物性。常用方法有热线法（适用于各向同性材料，如流体、粉末）、激光闪射法（主要测热扩散率，结合比热容和密度计算导热系数，适用于固体，尤其是高导热材料）。

  • 关键控制参数：测试平均温度（通常需控制冷热板温差在10-40K）、试样厚度与均匀性、接触热阻（需施加适当压实压力或使用导热膏）、环境湿度（对多孔材料影响显著）以及达到稳态的判定标准（通常要求连续多次读数变化小于±1%）。

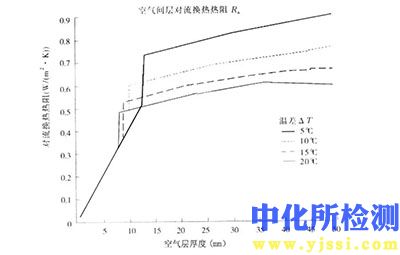

1.2 系统或构件热阻测试

• 技术要点：

  • 标定热箱法：用于测定墙体、门窗等建筑构件的传热系数（U值）及热阻。将试件置于两个气候室之间，一侧（热室）模拟室内条件，另一侧（冷室）模拟室外条件。通过精确测量输入热箱的加热量、箱体热损失及试件两侧表面温度、空气温度，计算总热阻。需严格防止箱体与试件框间的边缘热桥。

  • 热流计法（现场测试）：在建筑围护结构实际使用条件下，通过长期（通常需连续监测至少72小时，并涵盖典型昼夜周期）测量其内外表面温差和通过的热流密度，计算得到实际热阻或传热系数。要求测试期间有足够大的（通常>10℃）且稳定的室内外温差，避免阳光直射和强风干扰。

  • 集成电路与电子元器件热测试：常使用结温测试法（利用半导体PN结的正向压降与温度的线性关系，如使用Tester等方法），结合已知的功率耗散和封装外壳或环境温度，计算从结到参考点的热阻（RθJC， RθJA等）。需精确控制功率加载和测温时机。

2. 各行业检测范围的具体要求

2.1 建筑材料与建筑节能行业

• 范围：保温材料（岩棉、EPS/XPS泡沫、真空绝热板等）、混凝土、砖块、玻璃、复合墙体、门窗幕墙、屋面系统。

• 具体要求：

  • 测试需严格按照国家或国际标准（如GB/T 10295、GB/T 13475、ASTM C518、ISO 8990）进行。

  • 试样状态调节至关重要，特别是多孔吸湿材料，通常要求在规定温度湿度下（如23±2℃, 50±5%RH）干燥至恒重。

  • 对于非均质构件（如带有龙骨、断桥的窗框），测试需反映其整体平均热工性能。

  • 报告需明确测试平均温度（如23℃）和温差。

2.2 电子电器与半导体行业

• 范围：芯片封装、散热器（Heat Sink）、热界面材料（TIM）、PCB板、模块、整机散热系统。

• 具体要求：

  • 遵循JEDEC（如JESD51系列）、MIL-STD、SEMI等标准。

  • 区分结到环境热阻（RθJA，受PCB布局、环境气流影响大，用于系统级比较）和结到壳热阻（RθJC，更多反映封装本身特性）。

  • 测试时需精确控制加热功率、测温点的校准（如使用红外热像仪或嵌入式热电偶）、环境风速与方向。

  • 对于热界面材料，需在特定压力、表面平整度及填充厚度下测试其接触热阻。

2.3 纺织服装行业

• 范围：织物、羽绒、抓绒、复合面料、成品服装、睡袋。

• 具体要求：

  • 常用平板法（模拟静止空气条件下材料的导热性能）和热流计式织物保温仪。

  • 重点关注材料在模拟人体出汗（湿态）条件下的热湿阻。

  • 测试需控制试样张力、与环境板的间隙（模拟服装宽松度），并考虑风冷效应（如使用出汗暖体假人在风洞中测试服装整体热阻Clo值）。

2.4 航空航天与新能源行业

• 范围：航天器多层隔热材料、航空复合材料、电池包隔热/导热组件、燃料电池堆。

• 具体要求：

  • 测试条件极端化，涵盖宽温区（超低温至高温）、真空或低压环境。

  • 关注材料在复杂应力（振动、负载）下的热阻稳定性。

  • 对于电池模块，需测试电芯间、模组与冷板间的接触热阻，这对热管理系统设计至关重要。

3. 检测仪器的原理和应用

3.1 防护热板仪

• 原理：核心单元为中心加热板、两侧的防护环和冷板。通过控制防护环与中心板温度一致，确保中心板产生的热量单向垂直通过被测试样至冷板，实现一维稳态热流。测量中心板加热功率、试样两侧温差，计算热阻和导热系数。

• 应用：绝热材料、泡沫塑料、纺织品等中低导热系数材料的精确仲裁测试。测试范围通常为导热系数0.005 ~ 2 W/(m·K)。

3.2 热流计式导热仪

• 原理：在试样两侧建立稳定温差，使用已标定热流传感器（通常为热电堆）测量通过试样的热流密度，结合温差计算热阻。结构比防护热板仪简单，分为单试样和双试样（夹心式）配置。

• 应用：均质材料（如聚合物、陶瓷、建筑材料）的快速质量控制与研发测试。测试范围通常为0.01 ~ 5 W/(m·K)。

3.3 激光闪射导热仪

• 原理：使用短促激光脉冲均匀照射试样前表面，通过红外探测器监测背面温升随时间变化的曲线。通过分析该曲线（通常采用半峰时间法）计算材料的热扩散系数（α）。结合试样的比热容（Cp，常通过比较法测得）和密度（ρ），计算导热系数（λ = α * ρ * Cp）。

• 应用：金属、陶瓷、石墨、复合材料等高导热或各向异性材料，以及小尺寸、薄膜材料（需特殊附件）。测试范围极宽，可达0.1 ~ 2000 W/(m·K)。

3.4 热线法导热仪

• 原理：将一根细金属丝（热线）同时作为线热源和温度传感器，嵌入被测材料或置于两试样夹层中。对热线施加恒定功率加热，记录其温升随时间变化的曲线。温升与时间对数呈线性关系，其斜率与材料的导热系数相关。

• 应用：各向同性松散材料（如土壤、粉末、液体）、凝胶、部分均质塑料。特别适合现场测试和高温熔体测试。

3.5 标定热箱

• 原理：由密封良好的热室、冷室及试件框架组成。热室内部装有加热、制冷、循环和控制系统，以维持设定的温度、湿度和气流速度。通过测量维持热室设定条件所需的总输入功率，并扣除通过箱体壁和试件框的标定热损失，得到通过试件本身的传热量，进而计算U值和热阻。

• 应用：门窗、墙体、屋顶等建筑构件的实验室级热工性能评价。

3.6 热阻测试系统（用于电子器件）

• 原理：通常包含精密电源（提供加热功率）、温控冷板或环境腔、数据采集单元（测量电压、电流、多路温度）。通过控制器件功率使其达到热稳态，利用电学参数法（如Tester法）或直接接触法（热电偶）测量结温或壳温，计算各级热阻。

• 应用：IC封装、功率器件、散热模组、热界面材料的热特性表征与可靠性评估。
