环境应力筛选试验技术内容

环境应力筛选（ESS）是一种通过施加环境应力，激发产品潜在缺陷，并将其剔除的生产过程质量控制手段。其核心在于通过可控的应力加速暴露产品的工艺缺陷和元器件早期故障，而非验证产品设计强度。

1. 检测项目分类及技术要点

ESS主要分为经典筛选与高效筛选两大类，其技术要点如下：

1.1 经典筛选项目

• 随机振动筛选

  • 技术要点：应力能有效传递至产品内部，激发结构装配缺陷（如虚焊、冷焊、连接器接触不良、零部件安装不当）及元器件缺陷。频率范围通常为20Hz至2000Hz，总均方根加速度Grms值根据产品特性及质量等级确定，通常在6-20Grms区间。振动轴向通常要求在三轴向依次或同时进行。筛选时间依据缺陷激发效率曲线，通常为10-30分钟每轴向。

• 温度循环筛选

  • 技术要点：利用热胀冷缩产生的机械应力激发材料不匹配、封装缺陷、焊接疲劳等故障。关键参数包括：

    • 温度范围：通常比产品工作极限温度更宽，例如-55℃至+85℃。

    • 温变率：较高的温变率（通常≥5℃/min，理想为10-15℃/min）能产生更大的热应力，筛选效率更高。

    • 驻留时间：确保产品整体温度达到稳定，并激发温度相关的性能故障。

    • 循环次数：根据产品复杂性和成熟度，通常为10-40个循环。

• 电应力筛选（通电测试）

  • 技术要点：在施加环境应力的同时或交替期间，对产品施加偏置电压并进行功能与性能监测。这是发现参数漂移、间歇性故障的必要手段。通常要求在产品达到温度稳定（高温段和低温段）时进行测试。

1.2 高效筛选项目

• 高加速应力筛选（HASS）

  • 技术要点：在产品设计极限内，施加远高于常规ESS量级的应力（如更高Grms的振动、更快速率的温变），在极短时间（通常1-4个循环）内快速剔除缺陷。必须齐全行高加速寿命试验（HALT）以确定产品的操作极限与破坏极限，确保HASS的应力剖面处于两者之间的安全区域（通常为操作极限的50%-80%）。

• 组合应力筛选

  • 技术要点：将温度循环与随机振动同时施加，产生协同效应，相比顺序施加，能更真实、更高效地激发缺陷。对试验设备要求高，需使用三综合试验系统（温度-湿度-振动）。

2. 各行业检测范围的具体要求

不同行业因产品可靠性要求、使用环境、成本考量差异，对ESS的要求和标准各异。

• 军工与航空航天

  • 标准依据：主要遵循GJB 1032《电子产品环境应力筛选方法》、MIL-STD-2164(EC)、MIL-HDBK-344等。

  • 具体要求：强制性要求，筛选等级最高。通常要求100%对产品进行ESS。振动应力需覆盖全部三个轴向，温度循环范围宽、速率要求高（通常要求≥5℃/min），且要求进行性能监测。对于关键系统，常要求进行多个振动轴向的同时振动及组合应力筛选。

• 汽车电子（特别是新能源与智能驾驶领域）

  • 标准依据：参考ISO 16750、IEC 60068-2系列、各大车企（如VW、Ford、GM）的内部标准。

  • 具体要求：侧重于温度循环、高温高湿存储、机械振动（包括随机振动和正弦扫频）。温度循环常模拟日夜交替、冷启动等场景，范围如-40℃至+125℃。振动谱型多基于实际路面载荷数据合成。对线束、连接器在振动下的接触稳定性要求严格。

• 民用电子信息产品（消费电子、通信设备）

  • 标准依据：常参考IEC 60068-2系列、Bellcore GR-468-CORE、Telcordia等。

  • 具体要求：更注重筛选效率和成本平衡。HASS应用日益广泛。温度循环是基础，振动筛选可能依据产品安装环境（如便携设备要求更高振动量级）。筛选通常针对模块或整机进行，筛选应力较军品温和，但循环次数可能更多。

• 工业控制与医疗设备

  • 标准依据：除通用标准外，医疗设备需额外考虑IEC 60601-1系列标准中的环境测试要求。

  • 具体要求：可靠性要求高，但应力筛选需避免破坏精密部件。温度循环范围根据使用环境定制，振动应力可能侧重于模拟运输环境。对筛选过程中的静电防护、清洁度有特殊要求。通常要求进行完整的性能验证测试。

3. 检测仪器的原理和应用

• 振动试验系统

  • 原理：

    • 电动振动台：基于载流导体在磁场中受力的原理（洛伦兹力）。控制系统将随机信号谱转化为驱动信号，经功率放大器放大后输入动圈，使其在磁隙中产生相应振动。

    • 液压振动台：适用于大负载、低频率（通常<500Hz）场合。通过伺服阀控制高压油流向和流量，驱动作动缸活塞运动。

  • 应用：用于实施随机振动、正弦振动筛选。配备滑台可实现水平轴向振动。系统需配备控制仪，以精确实现规定的振动谱型（PSD）。

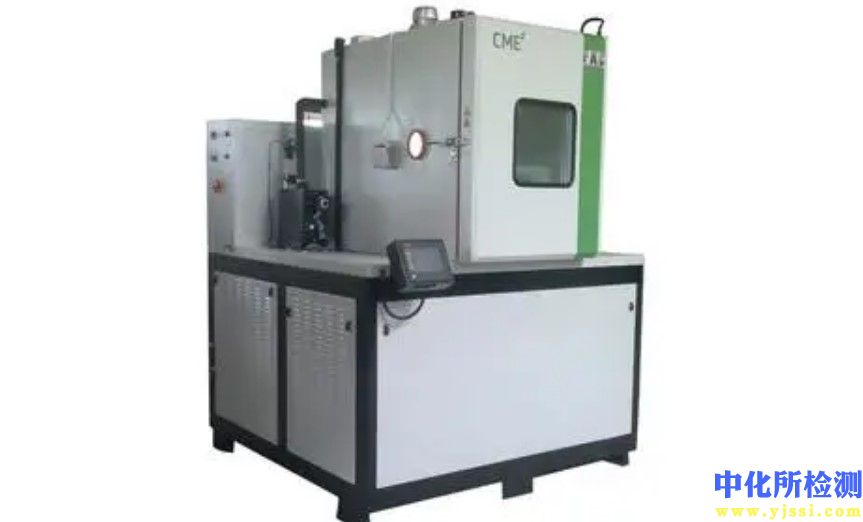

• 温度（温湿度）试验箱

  • 原理：采用压缩机制冷和电热器加热，结合高精度PID控制算法，实现箱内空气温度的快速升降。加湿系统通常采用锅炉加湿或水喷雾加湿；除湿采用制冷凝露或干燥空气置换。

  • 应用：用于实施温度循环、温度冲击、恒温恒湿等筛选。关键指标包括温变率、温度均匀性、偏差及过冲恢复时间。用于组合应力时，需有专门孔口与振动台对接。

• 三综合试验系统

  • 原理：将温度试验箱集成于振动台之上，使试件同时承受温度、湿度和振动应力。技术难点在于解决振动传递对温湿度系统（如管路）的影响，以及试验箱体在振动下的结构完整性。

  • 应用：用于实施高效的组合应力筛选（温度-振动、温度-湿度-振动），是最能模拟真实环境应力、筛选效率最高的设备之一。

• 数据采集与监控系统

  • 原理：通过分布于试件关键位置的传感器（热电偶、加速度计、应变片）和内置的产品性能监测点（电压、电流、数字信号），实时采集环境参数和产品响应数据。

  • 应用：用于监测筛选应力是否达到预定剖面，记录产品故障发生的应力条件和时间，为故障分析和工艺改进提供精准数据。是实施HASS和通电筛选的必要工具。

• 快速温变试验箱（用于HALT/HASS）

  • 原理：采用液氮或压缩空气制冷结合大功率加热器，实现极高温变率（可达60℃/min以上）。采用强气流循环，确保试件表面热交换效率。

  • 应用：专用于HALT和HASS试验，提供高强度温度冲击应力，能迅速激发热机械疲劳缺陷。
