恒定湿热测试技术规范

1. 检测项目分类及技术要点
恒定湿热测试主要用于评估产品、材料和元器件在恒定温度与高湿度环境下的耐受能力及潜在的性能劣化。主要测试项目与技术要点如下：

• 1.1 湿热贮存试验

  • 目的：评估产品在长时间非工作状态下，于湿热环境中贮存和运输的适应性，重点关注材料退化（如金属腐蚀、绝缘性能下降、涂层起泡剥落、有机物霉变）及电性能的缓慢漂移。

  • 技术要点：

    • 严酷等级：核心参数为温度、相对湿度及持续时间。常用标准条件包括：40±2°C， 93±3% RH；55±2°C， 95±3% RH；85±2°C， 85±3% RH等，持续时间从48小时至56天或更长。

    • 样品状态：通常为不通电、不工作的“贮存状态”。

    • 关键观测点：试验后需恢复至标准大气条件（通常1-2小时），再进行外观、机械性能（如扭矩、插拔力）和电气性能的检测与对比。

• 1.2 湿热运行试验

  • 目的：评估产品在湿热环境工作期间的功能可靠性，检查由吸湿、凝露引起的瞬时或永久性故障（如短路、信号异常、功能失效）。

  • 技术要点：

    • 条件设置：温度湿度条件类似贮存试验，但样品需在试验周期内部分或全程通电工作并监测功能。

    • 循环考量：虽为“恒定”环境，但部分标准会引入短时温度循环以诱发凝露，更严酷地考核密封性。

    • 监测要求：需在试验过程中实时或间歇性监测样品的工作参数和功能状态。

• 1.3 稳态湿热（加速）试验

  • 目的：利用高温高湿条件加速水分渗透和扩散过程，在较短时间内评估材料的吸湿特性、界面结合力以及绝缘材料的长期可靠性（如印制电路板、高分子材料）。

  • 技术要点：

    • 加速模型：通常依据佩克（Peck）模型或阿伦尼乌斯（Arrhenius）模型，提高温度以加速湿气相关失效。

    • 失效机理：重点关注电迁移、绝缘电阻下降、介质击穿、材料膨胀等。

    • 应用：常用于芯片、PCB、电容器、变压器等电子元器件的可靠性筛选与评估。

2. 各行业检测范围的具体要求

• 2.1 电子电工产品

  • 标准依据：IEC 60068-2-78， GB/T 2423.3 等。

  • 要求：重点关注绝缘电阻、耐压强度、金属接插件腐蚀、电路板离子迁移、元器件封装树脂吸湿开裂等。典型条件为40°C， 93% RH， 持续时间根据产品类型从4天到21天不等。汽车电子可能要求更高温度（如85°C）与湿度组合。

• 2.2 汽车工业

  • 标准依据：ISO 16750-4， IEC 60068-2-30（带温度变化），各大车企自有标准（如通用GMW 3172， 大众TL 81000）。

  • 要求：严酷等级高，常结合温度循环。测试不仅考核电气功能，还涉及机械部件腐蚀、传感器性能漂移、线束老化、外观件质量等。试验周期长，常见数百小时甚至上千小时。

• 2.3 航空航天

  • 标准依据：RTCA DO-160， MIL-STD-810H 方法507.6。

  • 要求：针对设备在湿热地区使用或机舱内外环境设计。测试强调功能性能在湿热环境下的保持能力，以及环境应力去除后的恢复能力。条件包括高温高湿（如30-65°C， 95% RH）和湿热循环，注重凝露效应。

• 2.4 金属材料及涂层

  • 标准依据：ASTM D2247， ISO 6270-2， GB/T 1771。

  • 要求：主要用于评估防护涂层（油漆、电镀层、转化膜）的耐湿热腐蚀能力。测试后评估起泡、生锈、附着力丧失、颜色变化等。常用条件为40±2°C， ≥95% RH， 时间从几百到上千小时。

• 2.5 光伏组件

  • 标准依据：IEC 61215， IEC 61730。

  • 要求：湿热老化（Damp Heat， DH）测试是核心可靠性测试之一，典型条件为85±2°C， 85±3% RH， 持续时间1000小时或更长。主要评估封装材料（EVA， POE）老化、背板降解、电池互联条腐蚀、绝缘性能下降及功率衰减。

3. 检测仪器的原理和应用

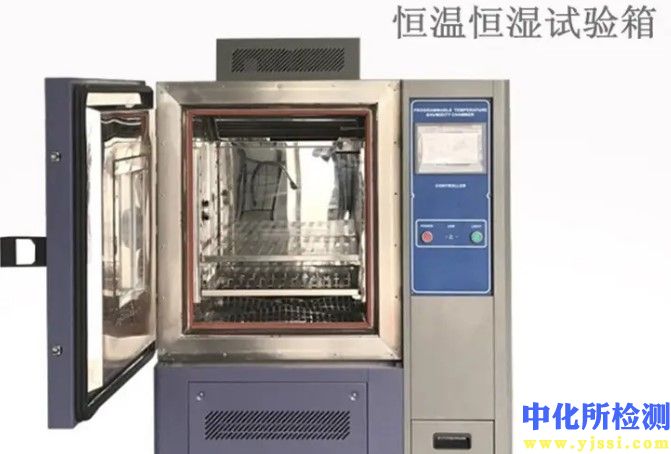

• 3.1 核心设备：恒定湿热试验箱

  • 工作原理：

    1. 温湿度产生：通过加热器（电热管、PTC）和加湿器（锅炉蒸汽式、浅水盘蒸发式或超声波雾化式）向箱内工作空间提供热能和湿气。

    2. 温湿度控制：

       • 温度：通过压缩机制冷系统或半导体热电冷却（小箱体）进行除湿和降温；通过加热器平衡制冷量实现精确控温。

       • 湿度：核心为露点温度控制法。通过精确控制箱体内冷却盘管（蒸发器）表面的温度（即露点温度），使空气流过时，水分在盘管上凝结析出，从而降低绝对含湿量。再通过加热器将空气加热至目标温度，此时相对湿度也随之精确确定。现代设备多采用冷镜式露点仪或电容式高分子薄膜湿度传感器作为反馈元件，实现高精度闭环控制。

    3. 空气循环：采用风机强制空气在工作室与风道间循环，确保温湿度均匀性。

  • 技术应用要点：

    • 均匀性与波动度：应符合GB/T 10586或IEC 60068-3-5等标准要求，通常温度均匀性≤±2°C， 湿度均匀性≤±3% RH。

    • 内箱材质：采用不锈钢（如SUS304），耐腐蚀且不易污染样品。

    • 观察窗：多层中空防凝露电热玻璃，便于试验中观察。

    • 接线端子：提供引线孔，供样品通电或信号监测使用。

    • 安全保护：具备超温、缺水、漏电、过载等多重保护。

• 3.2 辅助测量与监测仪器

  • 温湿度记录仪/传感器：用于箱内工作区域或样品附近的温湿度验证（空载/负载），需定期校准。

  • 绝缘电阻测试仪/耐压测试仪：用于试验前后或期间对样品电气安全性能的测量。

  • 数据采集系统：用于在试验过程中连续记录样品的性能参数（电压、电流、电阻、信号输出等）。

  • 盐雾收集与浓度分析设备：当恒定湿热测试与腐蚀测试结合时使用。
