动态疲劳分析技术内容

动态疲劳分析是评估材料、构件或结构在交变载荷作用下抵抗疲劳损伤与失效能力的关键技术。其核心在于模拟实际工况中的循环应力/应变，通过试验与计算相结合的方法，预测疲劳寿命、确定疲劳极限，并识别潜在的失效模式。

1. 检测项目分类及技术要点

动态疲劳检测项目可根据研究对象、载荷类型和分析深度进行分类，主要技术要点如下：

1.1 材料级疲劳试验

• 高周疲劳试验： 载荷循环次数通常高于10⁷次。重点在于测定材料的疲劳极限（S-N曲线）。技术要点包括：应力比的控制（如R=-1对称循环，R=0拉-拉循环）、试验频率的优化（通常较高，但需避免发热影响）、环境条件的精确控制（温度、湿度、腐蚀介质）。

• 低周疲劳试验： 载荷循环次数通常在10⁴至10⁵次之间，涉及塑性应变。重点在于获取材料的循环应力-应变曲线和应变-寿命曲线（ε-N曲线）。技术要点包括：采用轴向应变控制模式、精确测量局部应变（常用引伸计）、考虑循环软化/硬化效应、控制应变比与波形（三角波、正弦波）。

• 断裂力学方法疲劳裂纹扩展试验： 用于研究含裂纹体的裂纹扩展行为。技术要点包括：预制疲劳裂纹、精确控制应力强度因子幅值ΔK、监测裂纹长度与循环次数的关系（a-N曲线）、测定裂纹扩展速率模型（Paris公式）参数、关注门槛值ΔK_th和断裂韧性K_IC。

1.2 构件与连接件疲劳试验

• 紧固件与连接接头疲劳： 模拟螺栓、铆钉、焊接接头等。技术要点包括：再现真实的夹紧力与偏心载荷、关注缺口效应和应力集中、评估不同焊接工艺（焊缝几何形状、残余应力）的影响、进行金相分析确定裂纹萌生位置。

• 旋转弯曲与扭转疲劳试验： 模拟轴类、传动部件。技术要点包括：精确施加弯矩或扭矩、控制转速与载荷的同步性、考虑表面粗糙度与热处理状态的影响。

1.3 结构系统与整机疲劳试验

• 多点协调加载试验： 对大型复杂结构（如桥梁段、飞机机翼、汽车白车身）进行。技术要点包括：使用多套作动器协同加载、编制能代表实际载荷谱的块谱或程序谱、采用闭环伺服控制确保载荷同步与精度、布置大量传感器监测应变与位移。

• 振动疲劳试验： 针对承受随机振动载荷的部件（如航空发动机叶片、电子设备）。技术要点包括：在振动台上施加随机或定频振动激励、通过加速度功率谱密度曲线描述载荷、监测共振频率下的动态应力响应、采用频域法进行疲劳寿命估算。

• 热机械疲劳试验： 模拟温度与机械载荷同步循环的工况（如涡轮叶片）。技术要点包括：同步控制温度场（高频感应加热或辐射加热）与机械载荷、考虑相位差（同相、反相）的影响、研究材料蠕变-疲劳交互作用。

2. 各行业检测范围的具体要求

不同行业因载荷特性、安全标准和经济性考量，对动态疲劳分析有特定要求。

2.1 航空航天

• 要求： 遵循极为严格的安全寿命、损伤容限和耐久性设计准则。需进行全尺寸结构疲劳试验，寿命要求往往达到数万飞行小时。

• 具体内容： 材料级关注钛合金、高温合金、复合材料的S-N曲线及da/dN数据；构件级关注紧固孔、耳片、焊接/胶接结构的细节疲劳额定值；整机级必须进行飞机全机或大型部件的谱载疲劳试验，载荷谱源自实测飞行数据（任务剖面），并考虑地-空-地循环。

2.2 汽车工业

• 要求： 兼顾安全性与经济性，试验周期要求高，强调加速疲劳试验方法。

• 具体内容： 材料级关注钢板、铝合金、铸件的疲劳性能；部件级对悬架系统（控制臂、弹簧）、转向节、发动机曲轴、连杆进行台架试验，常用程序载荷谱；整车级进行道路模拟试验，利用四立柱或六自由度振动台，再现强化路谱，目标是在短时间内等效实际用户使用数十万公里的损伤。

2.3 土木与桥梁工程

• 要求： 关注超高周疲劳，载荷频率低但循环次数极多（可达2×10⁶次/年），环境腐蚀作用突出。

• 具体内容： 重点评估钢桥的焊接节点（特别是正交异性钢桥面板）、拉索锚固系统、预应力混凝土结构的钢筋。常进行足尺或大尺度试件疲劳试验，载荷谱基于交通流量模型，需考虑腐蚀防护体系的有效性。常采用热点应力法进行疲劳强度评估。

2.4 能源电力

• 要求： 涉及极端环境（高温、高压、腐蚀）下的疲劳。

• 具体内容： 核电领域关注主管道、压力容器在热瞬态和机械载荷下的低周疲劳与蠕变-疲劳交互作用，遵循ASME BPVC规范。风电领域重点分析风机叶片、塔筒、齿轮箱轴承在随机风载下的疲劳，进行全尺寸叶片挥舞-摆振试验，并结合SCADA数据定制载荷谱。

• 海洋工程： 关注海洋平台导管架节点、海底管道在波浪载荷下的腐蚀疲劳，试验常在模拟海水中进行。

2.5 电子与医疗器械

• 要求： 微型化、高可靠性。关注振动疲劳与热循环疲劳。

• 具体内容： 电子行业对芯片封装、焊球阵列进行热循环试验，以评估其互连可靠性。医疗器械（如心血管支架）需进行脉动疲劳试验，模拟体内血流压力，循环次数要求常超过4亿次（10年寿命），频率较高，并在模拟体液中完成。

3. 检测仪器的原理和应用

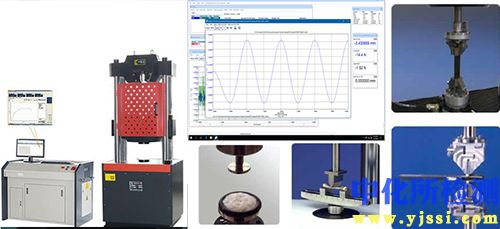

3.1 电液伺服疲劳试验机

• 原理： 采用闭环伺服控制系统。指令信号驱动伺服阀，控制高压油流入作动缸的方向和流量，从而精确控制作动头对试件施加的力、位移或应变。传感器（力、位移、应变）实时反馈信号，与设定值比较后调整伺服阀，形成闭环。

• 应用： 适用于中低频（通常0-100Hz）、大载荷（可达数千kN）的各类材料、构件和大型结构试验。是进行低周疲劳、断裂力学试验和结构多点协调加载的核心设备。

3.2 电磁共振式疲劳试验机

• 原理： 利用机械共振原理。驱动系统在试件固有频率附近施加激励，使试件发生共振，从而以很小的激振力产生很大的交变应力。通常采用位移或加速度反馈控制。

• 应用： 专用于高周疲劳测试，频率可达300Hz以上，效率极高，能耗低。主要用于测试金属材料标准试样（如旋转弯曲、三点弯曲试样）的S-N曲线，但不适用于阻尼大的材料或非共振状态测试。

3.3 振动台系统

• 原理： 分为电动式和电液式。电动式基于载流导体在磁场中受力的原理，频率范围宽（DC-2000Hz以上），但推力较小；电液式推力大，位移冲程长，但高频性能受限。通过控制仪输出驱动信号，使台面产生期望的振动波形或谱形。

• 应用： 进行随机振动疲劳试验、产品环境可靠性鉴定、模态分析与频率响应测试。广泛应用于航空航天、电子、汽车零部件领域。

3.4 动态应变测量系统

• 原理： 核心是电阻应变计。应变计粘帖于试件表面，随试件变形其电阻值发生线性变化，通过惠斯通电桥电路转换为电压信号，经动态应变放大器放大后采集。

• 应用： 实时测量试件关键部位的动态应变时程，是计算局部应力、识别应力集中和验证有限元模型的基础。常与高速数据采集系统联用。

3.5 数字图像相关技术

• 原理： 非接触光学测量方法。在试件表面制作散斑图案，通过两个或以上高速相机同步拍摄变形过程中的图像，利用相关算法计算全场位移和应变。

• 应用： 适用于复杂几何形状、异质材料或高温环境下的全场应变测量。可直观显示应变集中区演变和裂纹萌生扩展过程，是传统应变计的有效补充。

3.6 声发射监测系统

• 原理： 探测材料在变形或开裂过程中释放的瞬态弹性波。通过布置在试件表面的压电传感器捕捉这些信号，经处理可定位损伤源并评估其活动性。

• 应用： 实时、在线监测疲劳裂纹的萌生与扩展，特别是在结构疲劳试验中，能提前预警宏观裂纹的出现，是损伤容限研究的重要工具。

动态疲劳分析技术通过上述系统的试验方法与齐全的仪器设备，为工程结构的耐久性设计、安全评定与寿命预测提供了不可或缺的科学依据。其发展正朝着多场耦合、多尺度仿真与试验结合、以及基于大数据和人工智能的寿命智能预测方向深入。
