热效率检测技术内容

1. 检测项目分类及技术要点

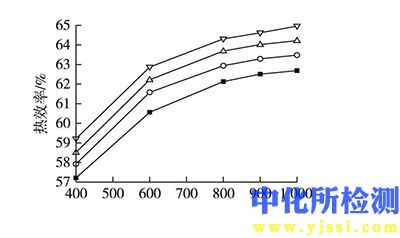

热效率检测核心在于确定有效利用能量与供给总能量的比值（η = Q_有效 / Q_总 × 100%），主要分为直接法（正平衡法）和间接法（反平衡法）两大类。

• 1.1 直接法（正平衡法）

  • 技术定义：直接测量设备输入的总能量和输出的有效能量，计算其比值。

  • 关键测量参数：

    • 输入总能量(Q_总)：通常通过测量燃料消耗量（质量或体积）及低位发热值，以及输入电功率、外来蒸汽/热水带入热量等综合计算。

    • 输出有效能量(Q_有效)：根据设备类型定义。如蒸汽锅炉为输出蒸汽总焓值；热水锅炉/加热炉为被加热介质（水、油、空气等）吸收的显热；发电设备为输出的净电功率（换算为热当量）。

  • 技术要点：

    • 燃料取样代表性及发热量测定的准确性至关重要。

    • 介质流量、温度、压力测量点需位于稳定工况段，测量仪表需定期校准。

    • 适用于效率较高、散热等未计入损失相对较小的设备，方法直观，但难以分析损失根源。

• 1.2 间接法（反平衡法）

  • 技术定义：通过测量各项能量损失，计算热效率（η = 100% - Σ各项损失百分比）。

  • 关键测量参数与损失项：

    • 排烟热损失(q₂)：最重要的一项。需精确测量排烟温度、排烟成分（尤其O₂、CO、RO₂含量）以计算排烟焓及过量空气系数，并考量烟气中可燃气体未完全燃烧损失。

    • 气体未完全燃烧热损失(q₃)：通过烟气分析仪测量CO、H₂、CH₄等可燃气体含量计算。

    • 固体未完全燃烧热损失(q₄)：针对燃固体燃料设备，需测量灰渣、漏煤、飞灰中的可燃物含量（含碳量）。

    • 散热损失(q₅)：通过热流计法、表面温度法（红外热像仪或接触式测温）估算设备本体及管道系统的散热量，或参照标准经验值。

    • 灰渣物理显热损失(q₆)：针对燃煤或熔渣设备，计算高温灰渣带走的物理热。

  • 技术要点：

    • 烟气成分分析的准确性和实时性是核心，需使用高精度烟气分析仪。

    • 散热损失测量受环境温度、风速影响大，需修正。

    • 能清晰揭示能效薄弱环节，指导节能改进，是深入诊断的主要方法。

2. 各行业检测范围的具体要求

• 2.1 工业锅炉（燃煤、燃油、燃气）

  • 标准依据：GB/T 10180《工业锅炉热工性能试验规程》等。

  • 具体要求：

    • 试验应在稳定工况下进行，持续时间通常不少于1小时。

    • 测量项目须齐全：燃料元素分析/工业分析及发热量；给水、蒸汽、烟风系统各点温度、压力、流量；烟气全成分分析（O₂、CO₂、CO、NOx等）；灰渣重量及可燃物含量。

    • 需进行不同负荷（如100%、75%）下的测试，评估负荷特性。

• 2.2 工业窑炉（钢铁、建材、陶瓷）

  • 标准依据：GB/T 13338《工业燃料炉热平衡测定与计算通则》、各行业窑炉专项标准（如钢铁、水泥）。

  • 具体要求：

    • 系统边界界定复杂，需明确包括预热器、蓄热室等余热回收装置。

    • 重点关注炉膛温度均匀性、产品加热工艺曲线符合性作为有效能评价的一部分。

    • 物料平衡与热平衡需同步进行，物料进出量及温度是关键。

    • 高温烟气及高温产品的显热回收效率是重要评估点。

• 2.3 电站锅炉与汽轮机组

  • 标准依据：ASME PTC 4/6、GB/T 10184《电站锅炉性能试验规程》、GB/T 8117《汽轮机热力性能验收试验规程》。

  • 具体要求：

    • 要求极高的测量精度和系统隔离条件（如机组与电网解列进行纯凝汽工况试验）。

    • 对蒸汽参数（主汽、再热汽温度压力）测量有严格规定，需采用经过标定的高精度喷嘴或孔板流量计。

    • 汽轮机效率测试侧重于热耗率或汽耗率，需详细测量各级抽汽参数、给水加热器端差、凝汽器真空度等。

• 2.4 内燃机

  • 标准依据：GB/T 18297《汽车发动机性能试验方法》、ISO 8178等。

  • 具体要求：

    • 有效热效率基于测功机测量的有效功率和燃油消耗量计算。

    • 需在发动机台架上进行，控制进气状态（温度、压力、湿度）。

    • 除总效率外，需分析指示热效率（基于缸压曲线计算）与机械效率的关系。

    • 排放污染物所含化学能（未燃损失）计入损失项。

• 2.5 热泵与制冷设备

  • 标准依据：GB/T 10870《蒸气压缩循环冷水(热泵)机组性能试验方法》。

  • 具体要求：

    • 热效率表现为性能系数（COP）、制热季节性能系数（HSPF） 或能效比（EER）。

    • 需在标准工况或指定工况（干/湿球温度）的实验室环境中，使用液体载冷剂法或空气焓差法进行。

    • 精确测量制冷/制热量（通过测量介质流量和进出口焓差）和输入电功率。

3. 检测仪器的原理和应用

• 3.1 烟气分析仪

  • 原理：

    • 电化学传感器：用于便携式仪器，测量O₂、CO、NO、SO₂等，通过气体在电解池中反应产生的电流测量浓度。

    • 非分散红外（NDIR）传感器：用于测量CO、CO₂、SO₂、CH₄等，基于气体分子对特定波长红外光的吸收。

    • 顺磁/氧化锆氧分析仪：高精度测量O₂，顺磁式利用氧的顺磁性，氧化锆式利用浓差电势原理。

  • 应用：反平衡法核心仪器。实时测量O₂以计算过量空气系数，测量CO等以计算未完全燃烧损失，是调整燃烧配风、评估燃烧完整性的直接工具。

• 3.2 流量测量装置

  • 原理与应用：

    • 标准孔板/喷嘴：基于伯努利方程，通过测量压差计算蒸汽、气体或单相液体流量。精度高，常用于锅炉主汽、给水流量测量，需配套高精度差压变送器。

    • 超声流量计：利用超声波在流体中顺流与逆流传播的时间差测量流速。非接触式，适用于大管径、腐蚀性介质，安装要求高。

    • 涡街流量计：通过测量流体绕过阻流体产生的漩涡频率计算流量。适用于饱和蒸汽、气体和液体。

    • 质量流量计（科氏力）：直接测量质量流量，不受温度压力影响，精度极高，适用于燃油消耗量测量。

• 3.3 热流计与温度测量

  • 原理与应用：

    • 热流计：基于傅里叶定律，通过测量嵌入传感器的温差热电势，直接读取通过壁面的热流密度。用于量化设备表面散热损失。

    • 热电偶/热电阻：接触式测温。K型、S型热电偶用于高温烟气、蒸汽；Pt100铂热电阻用于水、空气等介质，精度高。

    • 红外热像仪：非接触式测量表面温度分布。用于快速扫描识别保温缺陷、评估散热损失分布及不均匀性，定性或半定量分析。

• 3.4 发热量测定仪（氧弹热量计）

  • 原理：将定量燃料样品在充满高压氧气的弹筒内完全燃烧，释放的热量被周围已知热容的水浴吸收，通过测量水温升高值计算弹筒发热量，再换算为收到基低位发热量。

  • 应用：确定燃料输入总能量的基准仪器，其测量结果是所有热效率计算的源头数据，必须严格按GB/T 213标准操作。

• 3.5 数据采集系统

  • 原理与应用：集成多通道高精度模数转换器、信号调理器和计算机。同步、高速、连续地采集来自所有传感器的模拟信号（4-20mA，mV，热电偶等）和数字信号。配备专业数据处理软件，实现实时显示、记录、计算（如瞬时效率、累计能耗）和生成报告，是现代化高效测试的必备平台。
