ISTA包装运输检测技术内容

ISTA（国际安全运输协会）检测是一套模拟包装件在运输、仓储、搬运等流通环节中所经历的各类危害的标准化试验程序，旨在评估包装的保护性能，并优化包装设计，确保产品在预定流通周期内完好无损。

1. 检测项目分类及技术要点

ISTA测试项目主要分为系列试验和标准试验两大类，核心在于模拟现实物流环境中的综合应力。

1.1 系列试验 (Series Tests)
此类试验根据产品流通的特定情况选择，包含一系列组合测试。

• 1A系列： 适用于质量不大于68kg的包裹包装。技术要点包括固定位移振动（在0.75英寸或25mm振幅下，根据频率范围进行振动）与冲击测试（跌落测试，高度根据包装重量确定）。核心在于模拟小包裹在零担运输中的综合环境影响。

• 1B系列： 适用于质量大于68kg的集合包装。除振动外，冲击测试采用集中冲击机进行斜面冲击或水平冲击，模拟大型包装在物流系统中的搬运与装卸。

• 2系列： 适用于部分模拟的单个包装件。该系列要求进行温湿度预处理（通常在标准大气条件、或高温高湿等指定环境下处理），后续进行压力、振动、冲击等测试。技术关键在于预处理后不恢复即进行后续测试，以评估包装材料在恶劣环境后的性能衰减。

• 3系列： 通用模拟试验，分为A（标准运输）、B（零担运输）、C（包裹运输）等子类。这是最全面的测试，通常包括温湿度预处理、冲击（跌落、斜面/水平冲击、旋转棱跌落）、振动（随机振动或固定位移振动，频谱基于实际运输数据）、压力（堆码或抗压）等。技术核心在于高强度、高保真地模拟整个分销链的复合危害。

1.2 标准试验 (Standard Tests)
针对特定产品或包装类型制定的固定试验程序。

• 6-FEDEX： 针对联邦快递包裹的特定标准，包含跌落、压缩和随机振动测试，其随机振动谱基于快递车辆实测数据。

• 7-D系列： 针对家具包装的试验程序，包含多次跌落、重复冲击、旋转棱跌落、振动及水平冲击，重点模拟家具在多次搬运和运输中的独特风险。

技术要点总结：

• 顺序性： 测试顺序至关重要，通常按照“最可能先发生的危害”原则安排，如先温湿度处理，再振动，最后进行冲击，以模拟真实情况。

• 损伤累积： 试验旨在通过一系列测试累积损伤，而非单一测试判定，更符合实际物流中多环节应力的叠加效应。

• 性能评估： 试验后需对产品功能和包装结构进行完整检查，记录任何物理损坏或功能失效。

2. 各行业检测范围的具体要求

不同行业因产品特性、价值、脆弱度差异，在应用ISTA测试时有不同的侧重点和标准选择。

• 消费电子与家电：

  • 重点标准： ISTA 3A, 2A。要求极为严格。

  • 具体要求： 高度关注产品外观划伤、结构变形及功能失效。跌落测试高度要求苛刻，通常需要多棱多角多次跌落。随机振动测试需能激发产品共振点，检查内部元件的紧固性。常要求进行带包装的共振搜索（扫频振动）以识别脆弱频率。

• 医药与医疗器械：

  • 重点标准： ISTA 2A, 3A，并常遵循ASTM D4169等更具体的行业标准。

  • 具体要求： 除常规力学测试外，温湿度预处理要求严格，以模拟冷链或不同气候区的运输。对于无菌包装，需额外进行微生物屏障性能测试。对于精密设备，振动测试的允差控制更为精细。

• 工业零部件与汽车配件：

  • 重点标准： ISTA 3B, 2B, 1B。

  • 具体要求： 重点关注包装对重物的保护能力和堆码强度（压力测试）。对于有防锈要求的产品，预处理条件可能包含盐雾环境。大型配件（如保险杠、挡风玻璃）的测试侧重于集中冲击和桥式冲击。

• 零售与电商产品：

  • 重点标准： ISTA 6-AMAZON（亚马逊特定）、ISTA 3A, 3B。

  • 具体要求： 电商包装需承受“单个包装”的严酷物流，要求进行多轮跌落。亚马逊等平台有其强制性的ISTA测试标准，通常包括从预定高度进行的全向跌落、抗压测试以及基于其物流数据的特定随机振动谱测试。

• 家具与家居用品：

  • 重点标准： ISTA 3H（家具固定载荷）、7-D系列。

  • 具体要求： 测试侧重于模拟装卸中的野蛮操作，如旋转棱跌落、多次重复冲击。对于带腿或突出部件的家具，需进行倾翻测试。大型家具需评估其在运输车辆中承受的集中载荷（桥式冲击）。

3. 检测仪器的原理和应用

ISTA测试的实现依赖于一系列精密的环境模拟与力学测试设备。

• 振动试验系统：

  • 原理： 分为机械式（固定位移/频率）和电液/电动式（随机振动）。机械式通过偏心轮机构产生周期性正弦振动。电动式通过功率放大器驱动动圈在磁场中运动，其控制系统可精确复现目标频谱（如Grms值为0.54的卡车运输谱）。

  • 应用： 固定位移振动用于1A、1B等系列，评估包装在持续振动下的耐久性。随机振动用于3系列、6系列等，更真实地模拟运输工具（卡车、飞机、轮船）底板的不规则振动，用于发现产品结构弱点和包装缓冲材料的疲劳特性。

• 冲击试验设备：

  • 跌落试验机：

    • 原理： 通过可编程升降装置将测试样品提升至预定高度（如根据ISTA公式计算或标准规定），然后释放使其自由跌落于冲击平面上。

    • 应用： 进行面、棱、角的定向跌落，模拟人工装卸中的意外跌落。是评估包装角、棱保护设计和产品抗冲击能力的关键设备。

  • 斜面冲击试验机 / 水平冲击试验机：

    • 原理： 斜面冲击机利用小车沿斜面下滑获得速度，撞击末端缓冲装置产生半正弦波冲击脉冲。水平冲击机采用气动或液压驱动台车加速后撞击缓冲器。

    • 应用： 模拟火车编组、卡车急刹车等引起的水平方向冲击。用于大型或重型包装件（集合包装），测试其结构强度和内部产品的固定效果。

  • 旋转棱跌落试验机：

    • 原理： 通过机械结构使包装件以特定棱为轴旋转，从而确保被测棱或角以可控姿态撞击冲击面。

    • 应用： 主要用于家具等大件物品，模拟其在装卸过程中被拖拽、翻滚时棱角受到的撞击。

• 压力试验机：

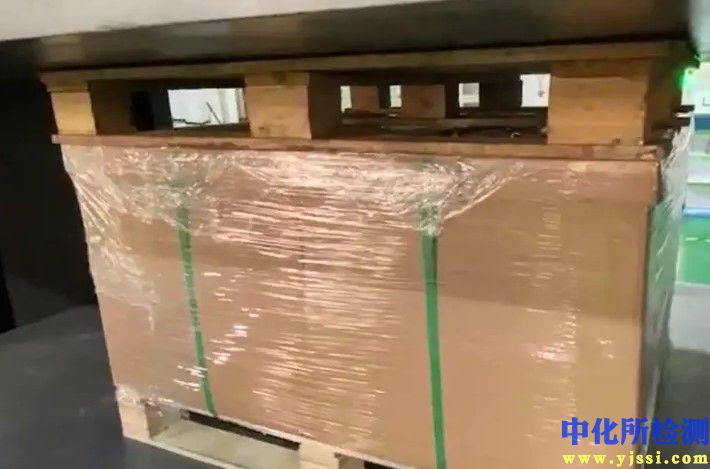

  • 原理： 采用伺服电机或液压系统驱动上压板向下对样品施加恒定的压缩力，或模拟动态堆码压力。力值、位移、时间被精确控制和记录。

  • 应用： 进行抗压（堆码）测试，评估包装在仓储堆码或运输中层叠时的承压能力及对内部产品的保护性。可进行定压力值测试或至溃损的压力-形变曲线测试。

• 环境预处理箱：

  • 原理： 通过制冷/加热系统、加湿/除湿系统，在封闭空间内精确控制温度（通常范围-40℃至+85℃）和相对湿度（20%至95% RH）。

  • 应用： 在执行力学测试前，将包装件置于规定的温湿度条件下（如ISTA 2A中的“冷藏条件”或“热带条件”）处理特定时间（如48小时或72小时），以评估包装材料（如瓦楞纸板、泡沫塑料）在极端环境后的性能变化。
