微动磨损检测技术详述

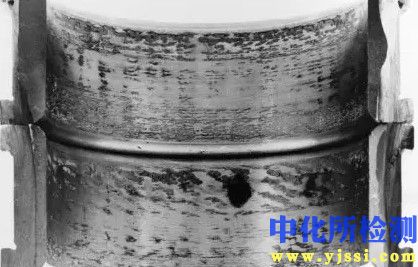

微动磨损是指在相互压紧的接触表面间，由于微米量级的微小振幅相对运动（通常小于100微米）而引发的一种复合型磨损。其检测与分析对评估机械配合件、电接触部件、植入式医疗器械等产品的可靠性与寿命至关重要。

1. 检测项目分类及技术要点

微动磨损检测是一个多参数、多尺度的系统评估过程，主要检测项目与技术要点如下：

1.1 磨损量与材料损失表征

• 技术要点：

  • 质量损失测量：使用精度不低于0.1 mg的微量天平，测量试样在试验前后的质量差。需严格控制环境（温度、湿度）并消除附着污染物影响。

  • 体积损失测量：通过三维白光干涉仪或原子力显微镜（AFM）获取磨损区的三维形貌，精确计算磨损体积。关键参数包括磨损深度、宽度、横截面积及体积。

  • 磨屑分析：收集并分析磨屑的形貌（采用扫描电镜SEM）、成分（采用能谱仪EDS）及物相（采用X射线衍射仪XRD），以判断磨损机制（如氧化磨损、粘着磨损、磨粒磨损）。

1.2 摩擦动力学行为监测

• 技术要点：

  • 摩擦力/摩擦系数时域曲线：实时监测整个试验过程中的摩擦力变化，振幅通常为1-100 N，分辨率需达0.01 N。曲线特征（平稳、上升、波动）反映接触界面状态的演变。

  • 滑移状态判断：通过位移-摩擦力迟滞回线，精确区分部分滑移区、混合滑移区和完全滑移区。部分滑移常导致边缘微动磨损，而完全滑移导致整体微动磨损。

1.3 表面与次表面损伤分析

• 技术要点：

  • 表面形貌与损伤观察：采用SEM观察磨损区的磨斑、犁沟、裂纹、材料转移等特征。

  • 截面分析：通过聚焦离子束（FIB）切割或制作剖面金相样本，利用SEM/EBSD观察次表面的塑性变形层、裂纹萌生与扩展深度（可达数十微米）、晶粒细化等。

  • 化学成分变化：采用X射线光电子能谱（XPS）或俄歇电子能谱（AES）分析磨损表面极薄层的化学状态，检测氧化程度或润滑膜的形成与破坏。

1.4 疲劳性能退化评估

• 技术要点：

  • 微动疲劳寿命测试：在微动桥作用下进行材料的轴向疲劳试验，记录循环周次至断裂。微动通常可使材料的高周疲劳寿命降低50%-80%。

  • 裂纹萌生与扩展研究：使用数字图像相关（DIC）技术或声发射（AE）传感器，原位监测微动接触边缘的裂纹萌生位置与扩展速率。

2. 各行业检测范围的具体要求

2.1 航空航天

• 检测对象：发动机涡轮叶片榫连接结构、压气机盘榫槽、花键连接、线束连接器等。

• 具体要求：

  • 环境模拟：需在高温（可达800°C以上）、高周疲劳载荷及可能的腐蚀介质下进行测试。

  • 材料重点：钛合金、镍基高温合金、钴基合金。

  • 评判标准：严格监控微动导致的疲劳强度下降系数，要求评估涂层（如铝扩散涂层、MCrAlY涂层）或表面改性（如喷丸、激光冲击）的抗微动性能。

2.2 电力与轨道交通

• 检测对象：输电线路导线与线夹、接触网线缆与夹具、电气连接器、轴承套圈与轴配合面。

• 具体要求：

  • 电接触影响：对电连接器，需同步监测接触电阻变化（要求通常低于10-50 mΩ），磨损与氧化导致的电阻骤升是失效判据。

  • 微动腐蚀：在户外或海洋大气环境中，需考虑腐蚀介质与微动的协同作用，测试常需在盐雾环境中进行。

  • 长寿命要求：模拟数十年的振动载荷，循环周次要求高达10^7-10^9次。

2.3 生物医用植入体

• 检测对象：人工髋/膝关节的股骨柄与骨水泥界面、骨钉与骨界面、牙种植体连接部分。

• 具体要求：

  • 生物相容性：磨屑的生物活性至关重要，需详细分析钛及钛合金、钴铬合金、PEEK聚合物磨屑的尺寸、形貌和释放速率。

  • 模拟体液环境：必须在37°C的磷酸盐缓冲液（PBS）或类似模拟体液中测试。

  • 微动参数：振幅与生理活动匹配（人工髋关节界面微动约10-100微米），载荷符合人体力学。

2.4 汽车工业

• 检测对象：线束端子、制动片与卡钳接触点、变速箱花键、过盈配合组件。

• 具体要求：

  • 温度与振动谱：模拟发动机舱高温（~150°C）及道路振动谱。

  • 成本与可靠性平衡：侧重于镀层（如锡、银、金镀层）和低成本材料的性能评估。

  • 电气可靠性：对端子连接器，接触电阻的稳定性是核心指标。

3. 检测仪器的原理和应用

3.1 专用微动磨损试验机

• 原理：核心机构为液压或电磁式作动器，驱动上试件（通常为球或柱销）相对于固定下试件（平面）进行精确的往复微位移运动。集成高精度载荷传感器、摩擦力传感器和位移传感器（通常为电容式或LVDT式）。

• 应用：用于进行标准化的球-平面、平面-平面等接触形式的微动磨损试验，可精确控制振幅（±0.1µm）、频率（0.1-100 Hz）、法向载荷及循环次数。是获取摩擦系数、磨损量和磨损机制基础数据的主要设备。

3.2 微动疲劳试验系统

• 原理：在传统液压伺服疲劳试验机基础上，附加正规的微动桥装置。微动桥对疲劳试样施加法向压力并允许微幅切向运动，疲劳试验机施加轴向交变应力。

• 应用：专门用于研究微动作用下的材料疲劳性能退化，测定微动疲劳S-N曲线，是航空航天和核电领域关键部件安全性评估的关键设备。

3.3 原位分析平台（如原位微动SEM/TEM）

• 原理：将微型化的压电驱动微动装置集成到扫描电镜（SEM）或透射电镜（TEM）样品室内，实现对微动过程（包括裂纹萌生、磨屑形成）的实时、高分辨率观测。

• 应用：用于在微观尺度直接关联力学行为与材料结构演变，揭示微动磨损的初始机制和纳米尺度动态过程。

3.4 表面形貌与成分分析仪器

• 三维白光干涉表面轮廓仪：

  • 原理：利用白光干涉的相干性，通过垂直扫描，根据干涉条纹的对比度变化来重建表面三维形貌。

  • 应用：非接触式快速、高精度（垂直分辨率<1 nm）测量磨损体积和表面粗糙度变化。

• 扫描电子显微镜（SEM）及能谱仪（EDS）：

  • 原理：利用聚焦电子束扫描样品，激发二次电子、背散射电子和特征X射线进行成像与成分分析。

  • 应用：观察磨损表面的微观形貌特征，并进行微区元素成分的半定量分析。

• 聚焦离子束（FIB）-SEM双束系统：

  • 原理：利用高能Ga⁺离子束对样品进行纳米级精度的切割与加工，同时用SEM进行成像。

  • 应用：制备磨损区的横截面样品，用于观察次表面损伤，是分析裂纹深度和变形层的标准方法。
