静态拉伸试验技术内容

1. 检测项目分类及技术要点

静态拉伸试验是通过对试样沿纵轴方向施加缓慢递增的拉伸载荷，直至试样断裂，以测定材料在静拉伸载荷下的一系列力学性能指标。主要检测项目及技术要点如下：

1.1 强度指标

• 屈服强度：

  • 上屈服强度 (ReH)：试样发生屈服而力首次下降前的最高应力。技术要点在于准确捕捉力值的首次下降点，对试验机控制系统的响应速度和数据采集频率要求高。

  • 下屈服强度 (ReL)：在屈服期间，不计初始瞬时效应时的最低应力。需识别屈服平台，计算该平台阶段应力波谷的平均值。

  • 规定塑性延伸强度 (Rp)：如Rp0.2，表示塑性延伸率达到0.2%时的应力。需使用引伸计精确测量非比例延伸，并通过应力-应变曲线作图或计算确定。

• 抗拉强度 (Rm)：试样在断裂前承受的最大名义应力。计算公式为最大力 (Fm) 除以原始横截面积 (S0)。试验中需记录拉伸过程中的最大力值。

1.2 塑性指标

• 断后伸长率 (A)：试样拉断后，标距部分的残余伸长与原始标距的百分比。技术要点：精确标记原始标距，断裂后将试样小心拼接，测量断后标距。对于比例试样（如Lo=5.65√So），可表示为A；对于非比例试样，需标明标距长度，如A80mm。

• 断面收缩率 (Z)：试样拉断后，颈缩处横截面积的最大缩减量与原始横截面积的百分比。技术要点：需准确测量断裂后颈缩处的最小直径（通常在不同方向测量取平均值），计算最小横截面积 (Su)。

1.3 弹性指标

• 弹性模量 (E)：在材料的线弹性变形阶段，应力与应变的比值。技术要点：需使用高精度引伸计（通常为轴向引伸计）在低应力水平下测量微应变。通过应力-应变曲线的线性段进行线性回归计算，对试验机刚度、同轴度及引伸计精度要求极高。

通用技术要点：

• 试样制备：取样位置、方向需符合标准。加工精度至关重要，需保证表面光洁、尺寸精确，避免因加工硬化或缺陷影响结果。

• 试验速度控制：通常分阶段控制。弹性阶段和屈服阶段采用应变速率或应力速率控制（如GB/T 228.1规定屈服前应变速率建议在0.00025/s以下），屈服后可转换为横梁位移速率控制。速度直接影响屈服强度的测定值。

• 温度控制：标准试验通常在室温（10℃-35℃）进行，如有特殊要求，需使用高低温环境箱，并确保试样温度均匀。

2. 各行业检测范围的具体要求

不同行业基于材料应用特点和安全考量，对静态拉伸试验有具体标准和特殊要求。

2.1 金属材料

• 标准：普遍遵循GB/T 228.1（ISO 6892-1）、ASTM E8/E8M。

• 具体关注点：

  • 钢铁冶金：除常规性能外，重点关注屈服强度、屈强比（ReL/Rm），这对结构安全设计至关重要。对高强度钢板，需测定应变硬化指数 (n值) 和塑性应变比 (r值)。

  • 航空航天：对钛合金、高温合金等，不仅测试室温性能，还必须进行高温（如300℃以上）拉伸试验。对数据的可靠性和重复性要求极高，试样加工需符合AMS、GB/T 228.2等专门标准。

  • 有色金属：铝合金、铜合金等低熔点材料，需注意应变速率敏感性，严格控制试验速度。对薄板材料，可能采用矩形横截面试样。

2.2 高分子材料

• 标准：常遵循GB/T 1040.1（ISO 527-1）、ASTM D638。

• 具体关注点：

  • 材料表现出显著的黏弹性和速率依赖性，试验速度的标准化极为关键。不同速度下测得的强度、模量差异显著。

  • 需明确测定拉伸弹性模量（通常取应变在0.05%-0.25%范围内的弦线模量）和断裂伸长率。

  • 对于薄膜、纤维等各向异性材料，需注明试样方向和层合结构。

2.3 复合材料

• 标准：如GB/T 1447（纤维增强塑料拉伸性能）、ASTM D3039。

• 具体关注点：

  • 主要测定纵向和横向的拉伸强度、弹性模量及泊松比。

  • 试样设计关键，常需粘贴加强片以防止钳口处过早破坏。

  • 破坏模式是重要评判内容，需记录是纤维断裂、基体开裂还是层间剥离，以评估材料质量和工艺。

2.4 建筑材料

• 标准：如GB/T 28900（钢筋混凝土用钢材）、GB/T 17671（水泥胶砂强度，虽非纯拉伸但涉及）。

• 具体要求：

  • 钢筋：必须测定最大力总伸长率 (Agt)，该指标更能反映其在结构中的变形能力。要求使用引伸计，标距通常为5倍或10倍直径。

  • 预应力钢绞线：需测定规定非比例延伸力 (Fp0.2) 和断裂总伸长率。

2.5 医疗器械（如植入物材料）

• 标准：遵循ISO 和 ASTM 系列专业标准，如ASTM F2516（镍钛合金超弹性性能测试）。

• 具体要求：

  • 除常规性能外，可能需进行残余应变测定、加载-卸载循环测试以评估材料的超弹性或形状记忆效应。

  • 对试样清洁度、生物相容性相关的表面状态有严格要求。

3. 检测仪器的原理和应用

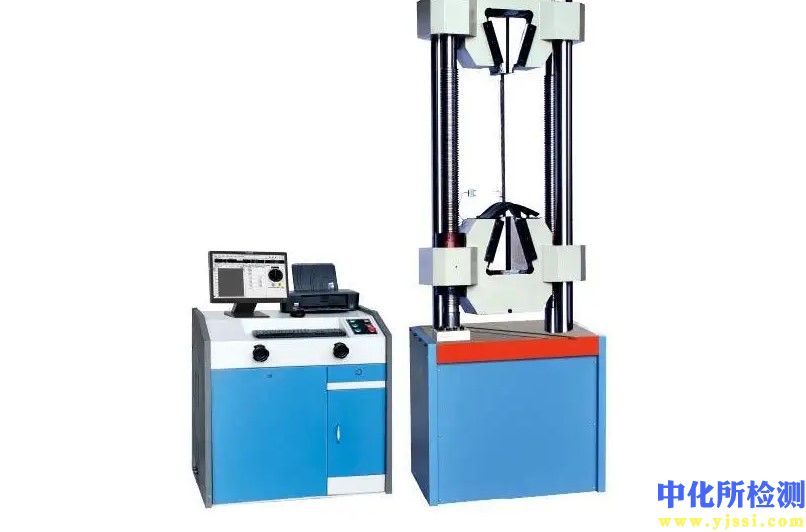

3.1 万能材料试验机

• 原理：

  • 加载框架：提供反作用力。通常采用双立柱或门式结构，要求具有高刚度和对中精度。

  • 驱动系统：分为伺服液压式和电子式。伺服液压式通过液压缸作动，力值大、行程长，适用于大吨位（如100kN以上）及动态测试。电子式通过伺服电机驱动滚珠丝杠移动横梁，控制精度高、噪音低、清洁，是常规静态试验的主流，吨位通常从几N到300kN。

  • 控制系统：核心为闭环伺服控制器。它根据预设的程序（如速度、应力、应变），实时比较来自传感器的反馈信号（力、位移、应变），并调整驱动系统的输出，实现精确控制。

• 应用：作为拉伸试验的核心设备，负责载荷的施加与控制，其精度和稳定性直接决定强度指标的准确性。

3.2 力传感器

• 原理：通常采用应变片式传感器。金属弹性体在受力后产生形变，粘贴其上的应变片电阻随之变化，通过惠斯通电桥电路将电阻变化转换为与载荷成正比的电压信号。

• 应用：测量试验过程中的实时载荷（力）。选择时，试验力应在传感器量程的10%-90%之间，以保证最佳精度。需定期进行计量校准。

3.3 引伸计

• 原理：

  • 接触式引伸计：通常为应变片式或线性可变差动变压器式。刀口或夹臂接触试样标距两端，将标距内的变形转换为电信号。根据测量需求，分为轴向引伸计（测量纵向应变，用于模量、屈服）和横向引伸计（测量横向应变，与轴向引伸计联用计算泊松比）。

  • 非接触式引伸计：基于视频或激光原理，通过追踪试样表面预先制作的散斑或标记点的移动来计算应变。适用于高温、易损材料或不允许接触的场合。

• 应用：是精确测量试样应变的关键器件，尤其是弹性模量、规定非比例延伸强度、屈服点等的测定必须使用。试验中，通常在试样屈服后、即将进入颈缩阶段前将其取下，以防损坏。

3.4 数据采集与处理系统

• 原理：高速A/D转换卡将来自力传感器、引伸计、位移编码器的模拟信号数字化，由专用软件实时采集、显示（应力-应变曲线）并处理。

• 应用：自动按照选定标准计算各项性能参数，生成测试报告。高级软件可进行复杂的曲线分析、循环测试和数据统计。

3.5 辅助装置

• 夹具：需保证与试样形状匹配（如楔形钳口用于板材、螺纹钳口用于棒材、V型钳口用于线材），并提供足够的夹持力，防止打滑或过早在钳口处断裂。

• 环境箱：用于高低温试验，需确保箱内温度均匀稳定，并配备专门适用于该温度范围的引伸计和夹具。
