堆垛试验技术规范

堆垛试验是一种模拟仓储和运输过程中包装件或货物承受多层堆叠静载荷能力的可靠性试验。其核心目的是评估试样的抗压强度、结构稳定性及长期堆叠下的蠕变性能，为包装设计、运输安全及货架寿命评估提供依据。

一、 检测项目分类及技术要点

堆垛试验主要分为两类：静态堆码试验和动态堆码（即压力堆码）试验。

1. 静态堆码试验

• 原理：将试样置于水平平面上，在其顶部施加恒定的静载荷（通常通过加载平板和配重块实现），在规定的环境条件下（如温度、湿度）持续一定时间。

• 技术要点：

  • 负载计算：堆码负载（F）通常根据运输仓储的实际情况计算，常用公式为：F = K * [(H - h) / h] * W。

    • F：试验负载（N）

    • K：劣变系数（流通期间产品强度下降的安全补偿系数，通常取1.5-2.0，恶劣环境取更高值）

    • H：仓储堆码最大高度（m）

    • h：单件包装件高度（m）

    • W：单件包装件毛重（N）

  • 持续时间：根据实际流通周期确定，通常为24小时、7天、28天或更长。长期试验主要用于评估蠕变和疲劳。

  • 合格判定：试验后检查包装容器无明显永久性变形、内装物无损坏或性能未超出规定限值。

2. 动态堆码（压力堆码）试验

• 原理：在可编程的压缩试验机上，以恒定速度或根据预设载荷-时间曲线对试样施加递增的压力，直至试样压溃或达到预定最大负载。该试验能快速获得抗压强度数据。

• 技术要点：

  • 加压方式：通常为上压板向下运动，下压板固定。要求压板平整、刚性足，确保压力均匀分布。

  • 试验速度：通常为10±3 mm/min或根据标准规定。速度过快或过慢会影响结果准确性。

  • 关键数据：记录最大抗压力（N或kN）、变形量（mm）及载荷-变形曲线。抗压强度是核心评价指标。

  • 预加载：试验开始前，通常施加一个较小的初始载荷（如20N）以消除间隙，确定变形的零点。

通用技术要点：

• 试样预处理：试样必须在标准温湿度环境（如23±2°C， 50±5% RH）下调节至少24小时，以消除环境历史影响。

• 试样放置：应按正常运输状态放置。对于瓦楞纸箱，应确保压板与箱面完全接触，必要时使用垫板模拟实际堆码的不均匀受力。

• 监控与测量：试验过程中需监控变形量，试验后精确测量其尺寸变化。

二、 各行业检测范围的具体要求

1. 纸制品包装（如瓦楞纸箱、蜂窝纸箱）

• 标准：GB/T 4857.3, GB/T 4857.4, ISO 2234, ISO 12048, ASTM D642, TAPPI T804等。

• 要求：重点评估边压强度（ECT）与抗压强度的关联。对于印刷或开孔箱体，需在相应部位施加压力。要求试验后纸箱无明显塌陷、鼓胀或接缝开裂。

2. 塑料容器（如托盘、周转箱、大型容器IBC）

• 标准：GB/T 4857.3, GB/T 4857.4, ISO 2234等，同时需考虑材料蠕变特性。

• 要求：除静态负载外，常进行长期堆码试验（如40°C下堆码28天），评估高温下的蠕变变形量（通常要求≤5%）。IBC需满足UN认证的堆码测试要求（如施加最大允许负载的1.8倍）。

3. 木箱与木质托盘

• 标准：GB/T 5398, ISO 8611（针对托盘）。

• 要求：关注结构完整性与钉子/紧固件的握持力。对于托盘，需进行挠度试验，测量在额定负载下中心位置的弯曲量，以及移除负载后的残余变形（恢复能力），是评价其耐用性的关键指标。

4. 物流单元（如带托盘运输的整垛货物）

• 标准：GB/T 35774, ISO 10531。

• 要求：试验对象为整个货垛。需评估货垛稳定性、捆绑材料的强度以及托盘底部的抗压能力。模拟仓储中可能出现的偏载情况。

5. 食品、药品等特殊产品

• 要求：在完成基础堆码试验后，还需结合气候环境试验（如温湿度循环），评估在潮湿环境下包装强度的衰减情况。确保在整个保质期内包装的防护功能有效。

三、 检测仪器的原理和应用

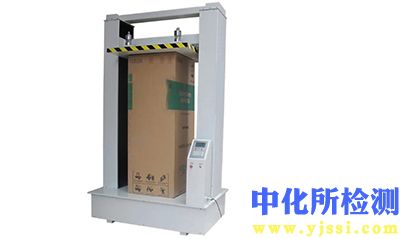

堆垛试验的核心设备是压缩试验机（又称压力试验机或抗压试验机）。

1. 仪器原理

• 机械结构：主要由机架（门式或单柱式）、上/下两块平行压板、驱动系统（电机驱动滚珠丝杠）、高精度力值传感器和位移编码器组成。

• 工作原理：控制系统驱动上压板向下移动，对置于下压板上的试样施加压力。力值传感器实时检测压力信号，位移编码器测量压板位移（即试样变形量）。数据采集系统同步记录并生成载荷-变形（应力-应变）曲线。

• 控制系统：现代设备均采用微机控制，可实现恒速度、恒负载、恒应变、循环加载等多种模式，并能预设测试程序，自动计算和输出结果。

2. 仪器应用

• 静态堆码试验：使用压缩试验机的恒负载保持功能。设备加载至预定力值后，自动切换为保持该力值的控制模式，并开始计时，直至达到预设时间。

• 动态抗压试验：使用恒速度压缩功能。以标准速度连续压缩试样，直至压溃，自动记录峰值力。

• 定变形量测试：压缩至预定变形量（如包装容器高度的10%）后停止，记录此时的载荷，用于评估包装在允许变形范围内的承压能力。

• 堆码安全系数测试：逐步加载至包装件破裂，其最大抗压力与实际堆码负载的比值即为安全系数。

3. 关键仪器参数

• 量程：根据试样强度选择，常见有5kN, 10kN, 20kN, 50kN等。

• 精度：力值精度通常要求优于±0.5%，位移精度优于±0.1mm。

• 压板尺寸：需大于试样尺寸，通常不小于1m x 1m，以满足大型包装测试需求。

• 数据输出：必须能够输出完整的测试报告，包括最大力值、变形量、曲线图及测试条件。
