滑移线检测技术内容

一、检测项目分类及技术要点

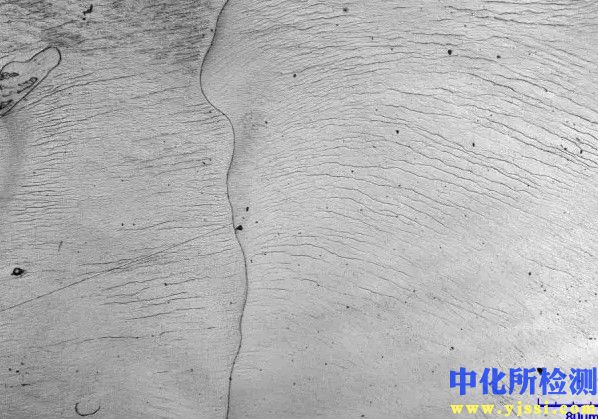

滑移线是金属材料在塑性变形过程中，由于晶体沿特定晶面滑移而形成的宏观或微观条纹，其检测对评估材料成型性能、失效分析及工艺优化至关重要。检测主要分为宏观检测与微观检测两大类。

1. 宏观滑移线检测

• 技术要点：

  • 表面观察法：对变形后的试样或工件表面进行直接目视或低倍放大镜（通常为5x-50x）观察。需确保表面清洁，无油污或氧化层干扰，常配合适当的照明（如侧向掠射光）以增强对比度。

  • 复型法：对于不易直接观察的表面，使用醋酸纤维素膜（AC纸）等材料制作表面复型，然后在光学显微镜下观察复型。此法可保存现场状态，适用于现场或大型工件。

  • 判定依据：滑移线通常表现为平行或交叉的直线簇，与材料晶粒取向和应力状态相关。需记录其分布密度、方向及与主应力的夹角。

2. 微观滑移线检测

• 技术要点：

  • 金相显微镜（OM）分析：对经研磨、抛光（必要时进行轻微腐蚀）的样品进行观察，放大倍数一般为100x-1000x。可初步观察滑移带在晶粒内的分布。

  • 扫描电子显微镜（SEM）分析：具有更高的分辨率（可达纳米级）和景深。利用二次电子（SE）或背散射电子（BSE）成像，能清晰揭示滑移线的精细形貌，区分滑移线与裂纹、孪晶等。配备电子背散射衍射（EBSD）可同时获取滑移所在晶面的晶体学信息。

  • 透射电子显微镜（TEM）分析：通过制备薄膜样品，在更高分辨率下观察位错滑移留下的位错线、位错缠结等亚结构，是研究滑移机理的直接手段。

  • 原子力显微镜（AFM）分析：可无损定量测量滑移台阶的高度（通常在几纳米至几百纳米），提供三维形貌数据。

关键参数：滑移带间距、滑移台阶高度、滑移系激活情况、与晶界/相界的交互作用。

二、各行业检测范围的具体要求

不同行业因材料、工艺及服役条件差异，对滑移线检测的关注点和要求各有侧重。

1. 金属材料加工与成型行业

• 范围：钢板深冲（如汽车覆盖件）、管材/棒材拉拔、金属轧制、锻造等工艺过程中的坯料或半成品。

• 要求：

  • 定性及定量评估成形极限：滑移线的出现是塑性变形开始的标志。在冲压成型中，需监控表面滑移线（又称“吕德斯带”）的产生，因其可能影响表面质量。要求检测能确定滑移线出现的临界应变（如通过网格分析或数字图像相关技术结合表面观察）。

  • 工艺窗口制定：通过检测不同工艺参数（如温度、应变速率、润滑条件）下滑移线的形态与分布，优化工艺以避免不均匀变形或表面缺陷。

2. 航空航天与高端装备制造

• 范围：发动机叶片、涡轮盘、机身结构件等关键承力部件，材料多为高温合金、钛合金等。

• 要求：

  • 疲劳与蠕变性能关联：重点关注在循环载荷或高温持久载荷下，滑移局部化导致的持久滑移带形成，此乃疲劳裂纹萌生的先兆。检测需在高倍SEM下分析滑移带的集中程度及与晶界反应。

  • 晶体塑性模拟验证：通过EBSD等手段获取的滑移系激活数据，用于校准晶体塑性有限元模型，预测多晶材料的宏观力学响应。

  • 标准参考：常遵循类似ASTM E3/E8或行业专用标准进行样品制备与检测。

3. 微电子与半导体封装

• 范围：引线框架、焊球、芯片互连结构等微小尺度金属构件。

• 要求：

  • 微尺度效应：在微米尺度下，滑移行为受尺寸效应影响显著。检测需利用高分辨率SEM或TEM观察单个晶粒内的滑移活动，关注几何必需位错与统计储存位错的演化。

  • 电迁移诱导滑移：评估电流载荷下，电子风力导致的原子定向扩散与滑移耦合作用，需在特定试验台架上进行原位观察。

4. 学术研究与材料开发

• 范围：新型合金、复合材料、纳米结构材料的变形机理研究。

• 要求：

  • 多尺度关联：要求检测能够贯穿宏观应力-应变响应、微观滑移带形貌直至原子尺度的位错结构。

  • 原位检测：强调利用原位拉伸/加热台在SEM、TEM或AFM内实时观察滑移线的萌生与演化过程，动态记录载荷/温度与滑移行为的对应关系。

三、检测仪器的原理和应用

1. 光学显微镜

• 原理：利用可见光及透镜组放大成像。明场、暗场、微分干涉对比（DIC）等模式可增强表面起伏对比。

• 应用：宏观及低倍微观滑移线的快速筛查、初步形貌观察。配备图像分析软件可进行滑移带密度统计。

2. 扫描电子显微镜

• 原理：聚焦电子束扫描样品表面，激发产生二次电子、背散射电子等信号，经探测器接收后成像。EBSD通过分析菊池衍射花样确定晶体取向。

• 应用：

  • 形貌观察：高分辨率、大景深观察滑移线（带）的精细结构，区分滑移模式（如平面滑移或波状滑移）。

  • 晶体学分析：通过EBSD确定滑移线所在晶面，识别激活的滑移系，分析晶粒取向对滑移的影响。

  • 原位实验：配合拉伸台，动态研究滑移的启动与扩展过程。

3. 透射电子显微镜

• 原理：高能电子束穿透薄样品，通过透射电子和衍射电子成像，可观察内部晶体缺陷。

• 应用：

  • 位错结构直接观察：明场/暗场像或弱束暗场像可清晰显示滑移产生的位错线、位错墙等结构。

  • 滑移机理研究：结合选区电子衍射，分析滑移的晶体学特性，研究位错与第二相粒子、界面的相互作用。

4. 原子力显微镜

• 原理：利用探针尖端与样品表面原子间的相互作用力，通过测量探针的偏转或振幅变化来重构表面三维形貌。

• 应用：

  • 三维形貌定量测量：精确测量滑移台阶的高度和宽度，提供纳米级分辨率的三维形貌数据。

  • 纳米塑性研究：适用于研究微纳尺度样品或单个晶粒的初始滑移行为。

5. 数字图像相关技术

• 原理：通过对比材料表面在变形前后散斑图案的灰度变化，使用相关算法计算全场位移和应变。

• 应用：与宏观/微观观察结合，将滑移线的出现与局部应变场的定量数据直接关联，精确测定滑移萌生的应变阈值及应变局域化演化。

选择检测仪器需综合考虑检测尺度、分辨率需求、是否需晶体学信息、样品性质及是否需原位动态观察等因素。通常采用多种技术联用，以实现对滑移行为从宏观到微观的全面表征。
