防雷接地测试技术内容

1. 检测项目分类及技术要点

防雷接地系统测试主要包括接地电阻测试、接地体完整性测试、土壤电阻率测试和等电位连接有效性测试。

1.1 接地电阻测试
接地电阻是衡量接地系统泄流能力的关键指标。技术要点包括：

• 测试方法：优先采用三极法（直线法或夹角法），条件受限时可采用钳形法。三极法测量电极布置需符合GB/T 21431-2015要求，电流极与电压极间距通常分别为接地体最大对角线长度的4倍和0.618倍（补偿法）。

• 技术要求：独立接闪杆接地电阻通常≤10Ω；电源工作接地≤4Ω；综合共用接地系统≤1Ω。测试时应排除杂散电流、电磁干扰及雨后立即测量等影响因素。

• 数据处理：需进行温度修正，标准参考温度为20℃，修正公式为R20 = Rt / [1 + α (t - 20)]，其中α为材料温度系数，钢材取0.0062/℃。

1.2 接地体完整性测试
检测接地体腐蚀或断裂情况。采用直流电阻测量法，测量接地引下线与接地体间的连接电阻。连接电阻值应小于50mΩ，且同组接地体各测点间阻值偏差不应超过20%。

1.3 土壤电阻率测试
采用温纳四极法，电极均匀插入地表，间距a通常为接地体埋深的1.5-2倍。土壤电阻率ρ = 2πaR，其中R为测试电阻值。需在不同深度和方向进行多点测量，绘制土壤电阻率剖面图。

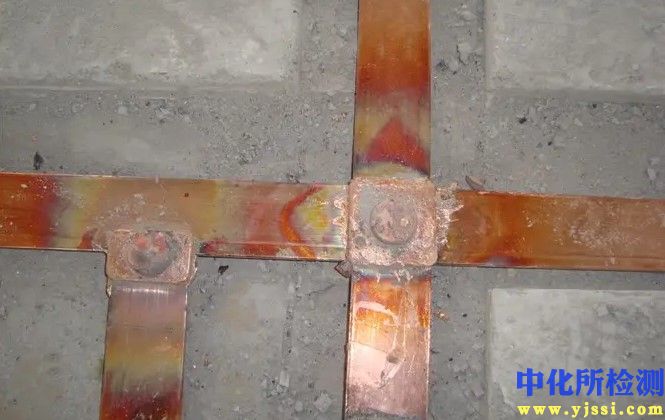

1.4 等电位连接有效性测试
使用毫欧表测量相邻金属构件间过渡电阻，要求≤0.2Ω。需重点测试 SPD（电涌保护器）接地线长度是否超过0.5m，超长时需按U = L·di/dt计算附加感应电压。

2. 各行业检测范围的具体要求

2.1 电力行业

• 发电厂、变电站：需测试主接地网（网格尺寸≤10m×10m）、独立避雷针及接地深井。接地电阻要求≤0.5Ω（500kV以上站）。需采用大电流法（>30A）进行接触电压和跨步电压测试。

• 输电线路：杆塔接地电阻在土壤电阻率≤100Ω·m时≤10Ω，>2000Ω·m时≤25Ω。需使用钳形表在线路运行时进行阻性分量测试。

2.2 通信行业

• 基站机房：联合接地电阻应≤5Ω（平原地区），山地≤10Ω。铁塔防雷接地与工作接地需独立测试，间距≥15m。

• 数据中心：要求接地电阻≤1Ω，需测试M型等电位网格（600mm×600mm）任意两点间电阻≤0.1Ω。

2.3 民用建筑

• 一类防雷建筑：接地电阻≤10Ω，需测试屋顶接闪网格（≤5m×5m）、引下线间距（≤12m）及基础接地体利用系数。

• 易燃易爆场所：独立接闪杆接地电阻≤10Ω，法兰连接处跨接电阻≤0.03Ω。输油管道绝缘法兰两侧需进行绝缘测试，要求≥1MΩ。

2.4 交通运输

• 铁路系统：信号综合接地电阻≤1Ω，接触网支柱接地电阻≤10Ω。需测试轨旁设备与钢轨间电位差，要求≤60V。

• 机场：下滑台、导航台接地电阻≤2Ω，灯光回路需进行绝缘电阻测试（≥2MΩ）。

3. 检测仪器的原理和应用

3.1 接地电阻测试仪

• 原理：基于电压-电流法。仪器产生特定频率（通常41Hz-200Hz）交流测试电流I，通过电流极注入接地体，测量接地体与电压极间的电位差V，根据R=V/I计算电阻值。采用选频滤波技术抑制工频干扰。

• 应用：数字式仪表（如额定测试电流3mA-20A）适用于常规测量；大电流测试仪（输出50A-100A）用于变电站等要求高的场所。测试线需采用屏蔽电缆，长度不短于规定间距的1.5倍。

3.2 土壤电阻率测试仪

• 原理：四极等距法（Wenner法）。通过外侧两电极注入电流I，测量内侧两电极电压V，计算视在电阻率。深度探测范围与电极间距成正比。

• 应用：配置多根接地棒（直径≥5mm）和卷尺。测量时需保持电极与土壤良好接触，在高阻土壤中需使用导电膏。自动反演软件可生成地层电阻率模型。

3.3 钳形接地电阻测试仪

• 原理：基于电磁感应定律。钳口产生感应电压E，在被测回路中产生电流I2，通过测量E与I2的相位和幅值，计算回路总电阻。要求被测接地体构成闭合回路。

• 应用：适用于多点并联接地系统（如通信基站、路灯系统）的在线测试。测量时需确保钳口闭合严密，排除相邻平行导体干扰。不适用于独立接地体。

3.4 等电位测试仪

• 原理：直流四线制微电阻测量。采用恒流源输出1A-10A直流电流，通过两根电流线施加，另两根电压线测量压降，根据欧姆定律计算电阻。消除导线电阻影响。

• 应用：配备尖锐探针以刺破防腐层。测量前需清洁测试点，保持压力稳定，读数稳定后记录。测试电流不宜超过设备额定电流。

3.5 接地体腐蚀诊断仪

• 原理：时域反射法（TDR）。向接地体注入高频脉冲波，根据反射波的时间差和幅值变化判断腐蚀或断裂位置，定位精度可达±1m。

• 应用：需配合接地引下线露出部分使用。适用于历史数据可比对的定期监测，可绘制接地体阻抗变化曲线。

所有仪器需定期校准，接地电阻测试仪校准周期不超过12个月，在标准电阻箱（0.01Ω-1000Ω）上进行。现场测量时，环境温度宜在-10℃～40℃，相对湿度≤85%。
