卷曲测试技术规范

卷曲测试是评估片状、带状或薄膜状材料（如金属、塑料、纸张、复合材料等）在特定条件下抵抗卷曲变形或测定其固有卷曲趋势的标准化方法。该测试对确保产品在加工、储存和使用过程中的平整度、尺寸稳定性及装配可靠性至关重要。

一、检测项目分类及技术要点

卷曲测试主要分为两类：自由卷曲测试与约束卷曲测试。

1. 自由卷曲测试

• 定义：将试样在无外部约束条件下，置于规定的温湿度环境中，测量其自然卷曲的曲率半径或弧高。

• 技术要点：

  • 试样制备：依据标准切割特定尺寸（如100mm×100mm或25mm×25mm），确保边缘无毛刺、无初始应力。

  • 状态调节：必须在标准实验室环境（通常为23±2°C， 50±5% RH）下放置不少于24小时，以消除前处理应力和湿度影响。

  • 测试程序：将试样置于水平平台上，测量其最大拱起高度（弧高H），或使用光学投影仪测量曲率半径（R）。测试时间通常为24小时至168小时，以观察卷曲随时间的变化。

  • 结果计算：卷曲度（C）常通过公式 C = (H / L) × 100% 表示，其中H为弧高，L为试样边长。或计算曲率半径 R = (L² + 4H²) / (8H)。

2. 约束卷曲测试

• 定义：将试样一端固定，在特定环境（如高温烘烤、湿度循环）下处理，测量其自由端的位移或释放后的残余卷曲。

• 技术要点：

  • 夹具要求：固定夹具需平整、无变形，夹持力均匀且不损伤试样。

  • 环境应力：常用于评估材料在热应力或湿应力下的行为。例如，PCB板材常用288°C焊锡浸渍测试后测量其翘曲度。

  • 测量方法：处理前后，使用激光位移传感器或千分表测量自由端的高度变化，或使用接触式轮廓仪扫描整个表面的形貌。

通用技术要点：

• 各向异性考量：必须区分材料的机器方向（MD）和横向（TD），并分别测试，因为卷曲行为通常具有方向性。

• 双金属效应：对于复合层压材料（如覆铜板、柔性包装膜），不同层的热膨胀系数（CTE）或吸湿膨胀系数（CHE）不匹配是导致卷曲的主因。测试需记录环境温度与湿度的精确变化历程。

二、各行业检测范围的具体要求

不同行业基于产品应用场景，对卷曲测试的标准、条件和允收标准有具体规定。

1. 印刷与包装行业

• 标准：常用ISO 11556（纸张和纸板—卷曲测定）、TAPPI T466等。

• 要求：重点测试纸张、纸板、瓦楞纸板及塑料薄膜在湿度变化下的卷曲。通常要求在高湿（85% RH）和低湿（30% RH）环境下平衡后测量。对彩印包装材料，卷曲度通常要求≤1.5%，以确保高速印刷和自动包装线的顺畅。

2. 电子电路行业

• 标准：IPC-TM-650 2.4.22（刚性印制板翘曲度测试）、IPC-4101（刚性基材规范）、JIS C 6481等。

• 要求：

  • PCB基材：经125°C烘烤1小时后冷却至室温测量，或进行热油浸锡（288°C， 10秒）后测量。普通PCB翘曲度要求通常≤0.75%，高密度互连（HDI）板要求更高（≤0.5%）。

  • 柔性电路板（FPC）：测试其在回流焊温度曲线下的卷曲行为，防止SMT贴片不良。

  • 半导体封装基板：要求极为严格，卷曲需控制在0.1mm以下，以确保芯片贴装精度和键合可靠性。

3. 金属加工与涂层行业

• 标准：ASTM A1030（钢带涂层后卷曲评估）、GB/T 30788（镀锡钢板）等。

• 要求：测试冷轧钢板、镀锌板、彩涂板等在生产过程中因涂层固化（热应力）或上下表面张力不平衡导致的卷曲（板形缺陷）。通常使用平坦度测量仪在线检测，离线测试则测量带材在平台上的波浪高度，单位常用I-unit表示。

4. 光伏与光学薄膜行业

• 标准：IEC 62716（光伏组件-氨腐蚀测试中涉及）、内部企业标准为主。

• 要求：背板膜、封装胶膜（EVA/POE）、柔性太阳能电池的卷曲直接影响组件层压工艺和长期可靠性。测试常在高温高湿（如85°C/85% RH）老化前后进行，要求卷曲曲率半径大于一定值（如500mm）。

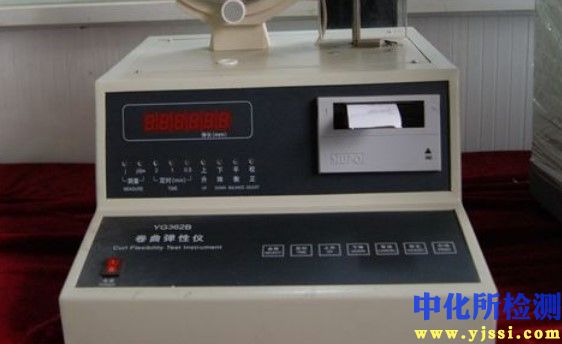

三、检测仪器的原理和应用

1. 平面度/翘曲度测试仪

• 原理：采用非接触式光学测量技术。主要类型包括：

  • 激光扫描式：一束或多束激光线扫描试样表面，通过CCD相机捕获激光线的变形，结合三角测量法计算出表面各点的三维坐标。

  • 光干涉式：利用光的干涉条纹分析表面微观起伏，精度极高，适用于超平材料。

  • 结构光投影（莫尔条纹）：将光栅条纹投射到试样表面，因表面起伏导致条纹变形，通过解调变形条纹获得三维形貌。

• 应用：广泛应用于PCB、晶圆、玻璃、精密金属带材的在线或离线高精度卷曲/翘曲测量，分辨率可达微米级。

2. 恒温恒湿箱与平台测量组合

• 原理：提供可控的温湿度环境（如-40°C至150°C， 20%至98% RH），试样在箱内水平平台上自由放置或约束固定。通过箱体观察窗或内置摄像头记录，或取出后在标准平台上立即测量。

• 应用：用于评估材料在不同气候环境下的卷曲稳定性，是包装、印刷、建材行业的标准测试设备。

3. 接触式位移测量装置

• 原理：使用千分表、电感式位移传感器或轮廓仪探针直接接触试样表面，测量特定点的高度变化。现代自动轮廓仪可驱动探针进行二维扫描。

• 应用：适用于表面不反光、较厚或无法使用光学测量的试样。常用于约束卷曲测试中自由端位移的精确测量。

4. 在线板形测量系统

• 原理：在生产线（如轧机、涂层线）上安装多组激光测距传感器阵列，横跨带材宽度进行实时扫描，测量带材在张力下的平坦度，并通过数学模型分离出包括卷曲在内的各种板形缺陷成分。

• 应用：钢铁、铝箔、塑料薄膜等连续生产过程中的实时质量监控与闭环控制。

核心参数与校准：
无论使用何种仪器，都必须定期进行校准。关键校准项目包括：长度基准（标准量块）、温度与湿度传感器精度、激光位移传感器的线性与重复性。测试报告需明确记录测试标准、环境条件、试样方向、测量点位置及数据处理方法，以确保结果的可靠性与可比性。
