真空吸附测试技术内容

1. 检测项目分类及技术要点

真空吸附测试主要评估材料或产品在负压环境下的密封性、吸附力、结构完整性及耐久性。核心检测项目分类如下：

1.1 泄漏率测试

• 技术要点：在指定真空度下，测量单位时间内压力回升值。关键参数包括测试压力（通常为-50 kPa至-90 kPa）、稳定时间、允许泄漏率（如≤1 Pa·m³/s）。需严格控制环境温度波动（建议±2°C内），并使用标准漏孔进行仪器校准。

1.2 吸附力（保持力）测试

• 技术要点：测量吸附装置在达到目标真空度后，在垂直方向能承受的最大拉力或剪切力。需明确吸附垫材料、表面积、测试表面的粗糙度（Ra值通常要求≤6.3 μm）及平整度。动态保持力测试还需规定负载的施加速度和持续时间。

1.3 真空形成时间与释放时间测试

• 技术要点：记录从启动到达到目标真空度（如-80 kPa）所需时间，以及释放后压力恢复至大气压所需时间。此项目直接关乎设备效率，需精确计时（毫秒级）并考虑管路容积和电磁阀响应时间的影响。

1.4 耐久性与疲劳测试

• 技术要点：模拟实际工作循环，对吸附系统进行数千至数百万次的重复吸附/释放测试。监测吸附力衰减、密封件磨损及关键部件性能变化。测试周期、频率和负载条件需根据预期使用寿命设定。

1.5 材料透气性测试

• 技术要点：针对多孔或柔性包装材料，测量在压差下气体透过率。常用方法有压差法，需控制测试气体的温湿度，并依据标准（如ASTM D1434）计算透气系数。

2. 各行业检测范围的具体要求

2.1 半导体与平板显示行业

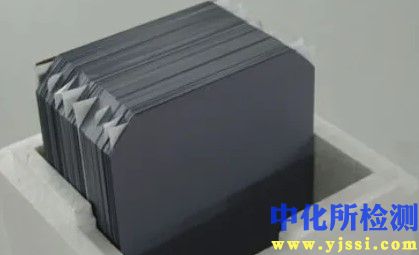

• 要求：对静电控制（ESD）有极高要求，吸附垫表面电阻率需在10⁶~10⁹ Ω/sq范围。测试硅片、玻璃基板（Gx.x）时，吸附力需均匀分布，单位面积吸附力通常需≥0.6 N/cm²，且严禁产生微米级划痕或牛顿环。洁净室测试环境需达到ISO Class 5或更高。

2.2 包装行业（特别是真空包装）

• 要求：重点检测软包装袋的密封完整性。测试条件模拟实际储存，常用测试真空度为-20 kPa至-90 kPa。依据ASTM F2338等标准，通过真空衰减法检测≥10 μm的泄漏。对于食品、医药包装，还需进行微生物挑战试验。

2.3 汽车制造业

• 要求：针对真空助力器、油箱、车灯等部件的密封测试，需在-40°C至120°C温度范围内进行高低温循环验证。泄漏率要求严格，如制动系统部件泄漏率常要求<10⁻³ mbar·L/s。耐久性测试循环次数需与车辆设计寿命匹配。

2.4 机器人及自动化行业（真空抓取系统）

• 要求：测试需涵盖不同表面（多孔、粗糙、油污）的适应性。吸附力安全系数通常要求≥2.5。响应时间至关重要，对于高速搬运，真空形成时间要求常小于100 ms。需进行突发断电或供气故障下的保持能力测试。

2.5 医疗器械与药品包装

• 要求：遵循严格的药典和法规（如USP<1207>， ISO 11607）。除物理泄漏测试外，需进行色水法、高压放电法等确定性检漏。无菌屏障系统的测试需验证能够检测出≥5 μm的毛细管通道泄漏。

3. 检测仪器的原理和应用

3.1 真空衰减法检漏仪

• 原理：将被测工件抽真空至预定压力后关闭阀门，隔离测试腔。高精度压力传感器（分辨率可达0.1 Pa）监测腔内压力随时间的变化，通过计算压力回升率判断泄漏大小。

• 应用：适用于包装容器、小型密封器件、医疗器械等无充气孔产品的整体泄漏定量测试。是非破坏性、非主观性测试的首选方法。

3.2 质量流量计式检漏仪

• 原理：向被测工件充入正压测试气体，在工件外部或下游连接质量流量计。若有泄漏，流量计将测量为维持设定压力而补充的气体流量，该流量值即为泄漏率。

• 应用：适用于有充气口的零部件、子系统（如汽车发动机进气歧管）的生产线快速在线检测。测试速度快，可集成自动化。

3.3 吸附力测试仪（多功能拉力试验机集成）

• 原理：将真空吸盘固定于试验机横梁，试样固定于力值传感器平台。抽真空至设定值后，试验机以恒定速度分离，记录分离过程中的最大力值。

• 应用：用于量化评估吸盘、真空吊具、贴装头等对特定材料的吸附性能，为选型和设计提供数据。

3.4 氦质谱检漏仪

• 原理：利用氦气作为示踪气体，通过质谱分析仪检测极微量的氦气分压。测试方式分喷吹法（正压测漏）和吸枪法（负压吸漏），灵敏度极高，可达10⁻¹² Pa·m³/s。

• 应用：用于半导体腔室、真空镀膜设备、航天燃料储箱、高价值密封产品等对泄漏要求极其苛刻的场合的定位和定量检测。

3.5 真空发生器性能测试台

• 原理：集成流量计、压力传感器、真空传感器和数据采集系统。通过调节供气压力、流量和负载，实时测量并绘制真空发生器的抽气速度、最大真空度、空气消耗量与供给压力关系曲线。

• 应用：用于真空发生器、真空泵等气动元件的性能验证、对比和选型测试，是自动化系统设计的重要依据。
