稳态加速度试验技术内容

1. 检测项目分类及技术要点

稳态加速度试验，又称离心试验，主要用于评估产品在持续恒加速度环境下的结构完整性、性能稳定性及耐受能力。试验通过离心机产生恒定的径向加速度场。

1.1 检测项目分类

• 结构完整性试验：验证试件在恒加速度作用下，其机械结构（如壳体、支架、焊接点、引线）是否发生变形、断裂或不可恢复的损伤。

• 性能稳定性试验：考核安装于试件内部的元器件、组件（如继电器、开关、惯性器件）或整个系统的电气性能、功能参数在加速度环境下的偏移或失效情况。

• 耐久性/疲劳试验：模拟长时间或重复性恒加速度环境，评估材料的疲劳特性或机构（如轴承）的磨损寿命。

1.2 技术要点

• 加速度量值(G值)：根据产品承受环境严酷等级确定，通常范围为10G至100,000G不等，普通工业电子产品通常在100G以下，而航空发动机转子部件、导弹制导部件等可能要求数万G。

• 加速度方向：需明确试验轴向。通常定义三个相互垂直的轴向（如X、Y、Z），并规定最敏感或最脆弱的方向进行试验。标准常要求沿每个轴的正、反方向分别进行。

• 试验持续时间：在达到规定加速度值后，需保持足够时间以使试件内部应力达到平衡并完成性能监测。典型保持时间为1分钟至10分钟，具体依据标准或技术条件。

• 升减速速率：为避免过冲或瞬态冲击影响，需控制离心机平稳升速至目标值，并平稳减速。速率通常不超过1G/s至10G/s。

• 监测要求：试验过程中，需对试件的关键性能参数（如电阻、电压、频率、通断状态）进行实时或间断监测，记录任何超差或中断现象。

• 夹具设计：夹具必须具有足够的刚度和强度，其固有频率应远高于试验频率，避免共振放大。夹具设计应确保加速度精确传递至试件安装界面。

2. 各行业检测范围的具体要求

不同行业因产品使用环境差异，其标准与要求显著不同。

• 航空航天：

  • 标准依据：主要遵循MIL-STD-810、RTCA DO-160、GJB 150、GJB 360等。

  • 要求特点：严酷等级高，覆盖机载设备、卫星部件、陀螺仪等。加速度值从运输阶段的较低G值（如5-15G）到导弹或航天器再入段部件的极高G值（15,000G以上）。重点关注性能的精确性和可靠性，试验后常需进行功能校准。

• 电工电子：

  • 标准依据：常用IEC 60068-2-7、GB/T 2423.15等基础环境试验标准。

  • 要求特点：针对继电器、开关、晶体振荡器、磁性元件等。G值范围通常在10G至100G。主要考核电气连接、接触电阻变化、频率漂移等。试验通常作为型式试验的一部分，用于验证设计裕度。

• 汽车工业：

  • 标准依据：主要参考ISO 16750-3、SAE J1211及各企业标准。

  • 要求特点：应用于发动机控制单元(ECU)、传感器、车载娱乐系统等。加速度值通常为10G至50G，时长约1小时，模拟车辆长期运行中的惯性力。侧重于结合温度、振动进行综合应力试验。

• 半导体与MEMS（微机电系统）：

  • 要求特点：对封装强度、引线键合完整性、微结构机械可靠性进行考核。加速度值极高，可达50,000G至100,000G，用于筛选和鉴定芯片级、封装级产品的结构缺陷（如“芯片剪切”试验）。试验时间短，监测灵敏。

3. 检测仪器的原理和应用

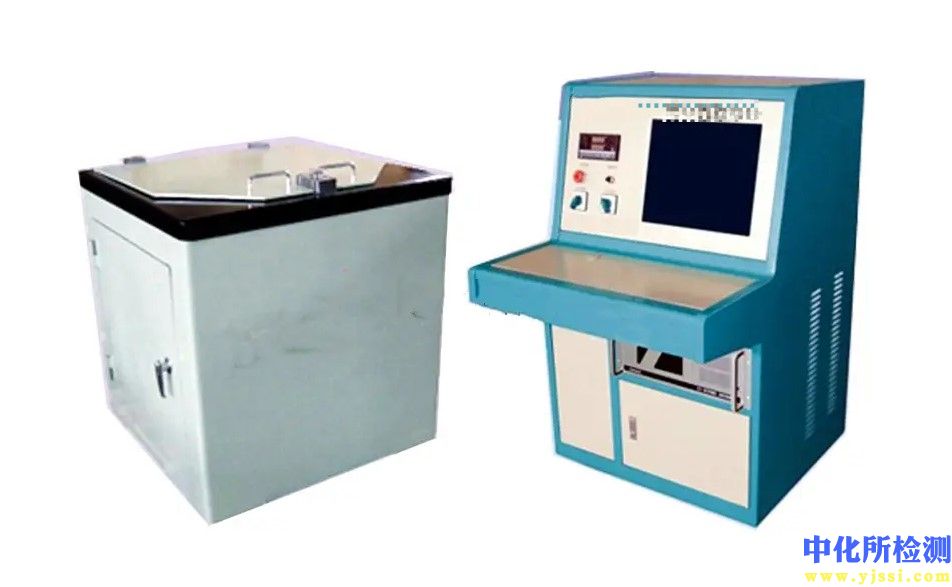

核心设备为离心机。

• 基本结构与原理：
  离心机主要由驱动系统（电机）、转臂、配重、试验夹具、滑环（用于传输电信号）及控制测量系统组成。其工作原理基于牛顿第二定律，通过旋转运动产生径向离心力。试件所受的稳态加速度（a）由公式 a = ω²r 计算，其中 ω 为旋转角速度，r 为试件质心到旋转轴的半径（有效半径）。加速度通常以地球重力加速度g的倍数（G值）表示，G = ω²r / g。控制核心是精确控制转速（ω）并准确测量有效半径（r）。

• 关键仪器与技术参数：

  • 离心机主机：根据最大加速度和承载能力分级。台面半径（R）从几十厘米到数米不等。最大加速度能力与半径和最高转速相关。

  • 控制与测量系统：

    • 转速控制与测量：采用高精度编码器或激光测速仪，确保转速稳定性和精确度，误差通常需小于±1%。

    • 加速度测量：使用安装在试件附近或夹具上的高精度加速度计（多为应变式或压电式）进行实际加速度场标定和监测，以补偿由于试件尺寸引起的加速度梯度。

    • 数据采集系统（DAQ）：通过滑环或无线遥测技术，实时采集试验过程中试件的性能参数。

  • 安全防护系统：包括紧急制动、舱门联锁、过速保护、动态平衡监测等。

• 应用要点：

  1. 试验准备：精确计算并设置离心机转速以匹配目标G值，需考虑试件质心位置。对试件进行初始电气与机械性能检测。

  2. 试件安装：确保试件牢固安装，其预定受试轴向与离心加速度方向一致。对于多轴向试验，需改变安装方向重复试验。

  3. 校准与验证：定期对离心机的加速度场（包括梯度）进行校准，确保试验条件的准确性。

  4. 试验执行与监控：按预定剖面升速、保速、降速。保速期间连续或定时记录试件性能数据。

  5. 结果评估：试验结束后，对试件进行外观检查、机械检查及最终的电气性能测试，与试验前数据对比，判定是否满足接收准则（如无结构损伤、性能参数漂移不超过容差等）。
