动力触探测试技术内容

1. 检测项目分类及技术要点

动力触探测试是通过一定质量的落锤，以规定高度自由下落，将特定规格的探头贯入土中，根据贯入难度（如贯入一定深度所需的锤击数）来评定土的工程性质的一种原位测试方法。主要分为轻型、重型和超重型三类。

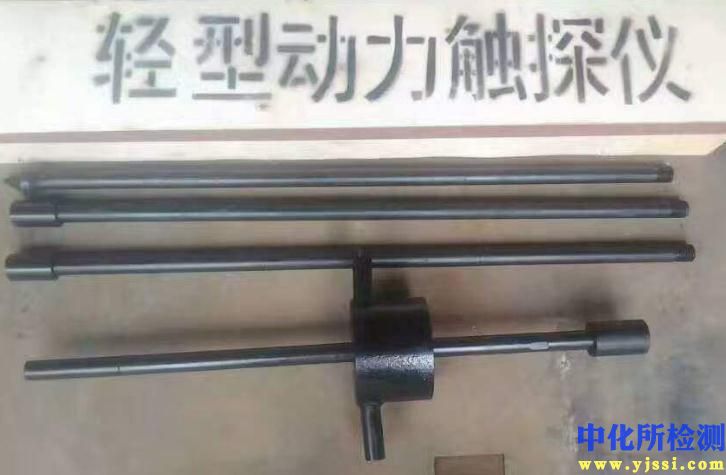

1.1 轻型动力触探（N₁₀）

• 仪器配置：落锤质量10kg，落距50cm，探头为圆锥头，锥角60°，直径40mm。

• 技术要点：

  • 主要用于浅层填土、粘性土和粉砂的测试，贯入深度一般不超过4m。

  • 连续锤击，记录每贯入30cm的锤击数（N₁₀）。

  • 应保持探杆垂直，锤击过程连续、均匀，减少导向杆与锤间的摩擦。

  • 对地下水位以下的细砂、粉砂，触探指标需谨慎使用。

1.2 重型动力触探（N₆₃.₅）

• 仪器配置：落锤质量63.5kg，落距76cm，探头为圆锥头，锥角60°，直径74mm。

• 技术要点：

  • 适用于砂土、中密以下的碎石土和极软岩。标准贯入试验（SPT）是其重要分支。

  • 分两段进行：预打阶段贯入15cm不计击数，随后记录每贯入10cm的锤击数，累计30cm的锤击数即为标准贯入击数N。

  • 在标准贯入试验中，需在预定深度取出扰动土样进行鉴别。

  • 需注意钻孔护壁、清孔质量，防止塌孔、涌砂影响数据。

  • 深度修正问题在行业中存在不同规范要求，应用时需明确依据。

1.3 超重型动力触探（N₁₂₀）

• 仪器配置：落锤质量120kg，落距100cm，探头直径74mm。

• 技术要点：

  • 主要用于密实碎石土、砾石层及软岩风化层。

  • 记录每贯入10cm的锤击数。

  • 贯入能力较强，但对探杆强度、接头质量及设备稳定性要求极高。

  • 锤击能量大，需考虑杆长修正（能量传递效率随杆长增加而衰减）。

通用技术要点：

• 数据修正：当触探杆长度超过一定范围（如重型触探杆长>3m，超重型>1m）时，实测击数需进行杆长修正，以消除探杆侧壁摩阻和弹性变形引起的能量损耗。修正系数依据相关规范确定。

• 地下水位影响：对于地下水位以下的中、粗、砾砂及圆砾、卵石层，重型动力触探击数需进行地下水修正（通常为击数乘以1.1的修正系数）。

• 与土工试验结合：关键层位或异常数据段应与钻探取样、室内土工试验结果进行对比分析，建立地区性经验关系。

2. 各行业检测范围的具体要求

不同行业因其工程特性和风险评估差异，对动力触探的应用有具体规定。

2.1 岩土工程勘察（GB 50021）

• 应用范围：主要用于查明土层在垂直和水平方向的均匀性，划分土层，确定地基土的承载力和变形模量，评价砂土、粉土的密实度及地震液化可能性。标准贯入试验是必选项目之一。

• 具体要求：

  • 测试点间距根据勘察等级和地层复杂性确定，一般为1.0~2.0m，每个主要土层测试数据不应少于6个。

  • 评价饱和砂土、粉土地震液化时，标准贯入试验点的竖向间距宜为1.0~1.5m。

  • 提供基于N值的承载力、变形参数经验公式，但强调与地区经验结合。

2.2 公路与铁路工程（JTG C20 / TB 10018）

• 应用范围：主要用于路基、桥涵地基的土层划分、承载力评估，以及填料压实质量检测（轻型N₁₀）。

• 具体要求：

  • 公路路基填土压实度快速评定中，轻型触探N₁₀与压实度、回弹模量等指标建立相关关系，用于施工过程控制。

  • 铁路工程强调用重型、超重型触探评价粗粒土路基的密实程度和地基承载力。

  • 测试频率较高，如路基每1000㎡或每压实层至少检测2点。

2.3 水利水电工程（SL/T 291）

• 应用范围：坝基、堤防、渠道等工程的地基土质探查，尤其是砂土地基的液化判别和坝壳填料质量检测。

• 具体要求：

  • 对可能液化土层，标准贯入试验点间距控制在0.5~1.5m。

  • 重视在碎石土、砂砾石层等粗粒土中的触探应用，常采用超重型动力触探。

  • 要求详细记录地下水位的深度。

2.4 建筑工程地基检测（JGJ 340）

• 应用范围：天然地基、复合地基、强夯地基的均匀性、密实度检测及承载力估算。常用于施工验槽和地基处理效果检验。

• 具体要求：

  • 检测点布置按网格或梅花形布置，数量根据场地复杂程度和面积确定，且不少于单位工程总桩数的1%，并不少于3点。

  • 强夯地基检测时，一般在夯后间隔一定时间（如7~14天）后进行，测试深度应超过设计处理深度。

  • 轻型触探常用于浅基础验槽，快速检验基槽持力层土质是否均匀、是否存在软弱下卧层。

3. 检测仪器的原理和应用

3.1 基本原理
动力触探基于能量守恒和碰撞原理。已知质量（M）的落锤从规定高度（H）自由下落，其势能（M·g·H）转化为动能，撞击探杆顶部，将能量传递至下端探头。探头克服土体阻力（R）贯入一定深度（S）。理论上，单次锤击贯入度与动阻力存在关系。实践中，通过统计获得规定贯入深度（S）所需的标准锤击数（N），N值间接反映了土体的动阻力，进而与土体的密实度、承载力、变形参数等建立经验关系。

3.2 仪器构成

• 落锤系统：包括规定质量的锤体、自动脱钩装置或人力牵引装置。保证落距准确、自由下落是数据可靠性的关键。

• 探杆系统：由高强度合金钢制成的圆形杆件和连接锁箍组成。需保证平直、连接紧密、轴心对正，以减小能量损耗和偏心力。

• 探头（触探器）：核心部件，标准尺寸的圆锥头。重型、超重型探头锥角60°，轻型为60°。标准贯入试验另配对开管式取土器。

• 导向系统：触探架或三脚架，确保探杆垂直。

• 量测系统：刻度尺用于测量贯入深度。自动计数装置或人工记录锤击数。

3.3 技术应用与选择

• 轻型（N₁₀）：设备轻便，操作简单，适用于浅层、软土区的快速普查和施工验槽。其数据定量性相对较弱，更多用于定性对比和施工控制。

• 重型/标准贯入（N/N₆₃.₅）：应用最广泛，技术最成熟。兼具测试和取样的功能。其击数N是国际通用的岩土参数，积累了海量的地区性和通用性经验公式，用于砂土液化判别、地基承载力计算、桩基设计参数估算等。

• 超重型（N₁₂₀）：专为难以贯入的密实粗粒土和软岩设计。在评价碎石土、砾石地基和强风化岩的力学性质方面具有不可替代的作用。但其设备笨重，测试成本高，杆长修正系数争议较大。

3.4 数据解释与局限性

• 经验性：动力触探是高度经验性的方法，将N值转换为设计参数（如fak、Es）时，必须依据工程所在地的成熟经验或相关规范推荐的、经充分验证的经验公式。

• 影响因素：测试结果受操作方法、杆长、地下水、土粒成分与粒径等多因素影响。规范的修正程序旨在减少系统误差，但无法完全消除。

• 适用范围限制：不适用于有机质含量高的淤泥、软粘土以及含大量巨粒的漂石层。在这些地层中，数据离散性大，代表性差。

• 与静力触探关系：动力触探反映的是土体的动阻力，与静力触探（CPT）测得的静阻力存在差异。两者可互为补充，在复杂地层综合应用，但不宜简单互换。

动力触探测试作为一种经济、快速、连续的原位测试手段，其价值在于提供地层变化的连续剖面和定量化的经验指标。其成果的有效性高度依赖于严格遵循规范的操作程序、合理的测试方案设计以及对成果经验性和地域性的深刻理解。
