静态压缩测试技术内容

静态压缩测试是评估材料、组件或包装结构在受控静态载荷下力学性能的基础性力学试验。其主要目的是测定试样的抗压强度、刚度、屈服点、形变特性及破坏模式，为产品设计、质量控制和安全评估提供关键数据。

1. 检测项目分类及技术要点

静态压缩测试主要依据测试目的和试样类型进行分类，核心技术要点包括载荷控制、位移测量和数据分析。

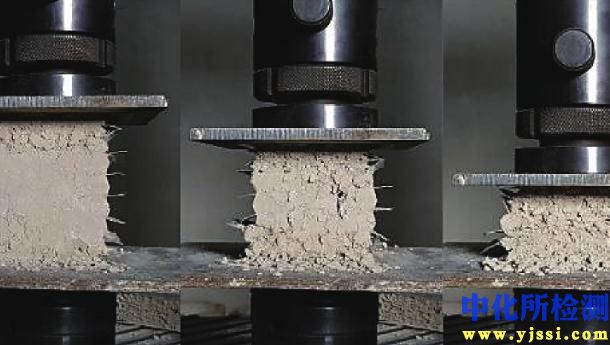

1.1 材料压缩性能测试

• 测试对象：均质材料，如金属、塑料、复合材料、混凝土、木材、泡沫等。

• 技术要点：

  • 试样制备：需严格遵循标准（如ASTM E9， ISO 604）规定的几何形状（圆柱体、立方体），确保端面平行且光滑，减少端部摩擦影响。

  • 对中与平顺性：确保载荷沿试样轴线均匀施加，防止偏心载荷引起的弯曲。

  • 应变测量：推荐使用引伸计直接测量试样标距内的纵向应变，避免使用横梁位移，因其包含机器柔度和端部效应误差。

  • 数据获取：记录完整的应力-应变曲线，关键参数包括：压缩弹性模量、压缩屈服强度（或规定非比例压缩强度）、抗压强度、最大压缩应变。

1.2 结构件与零部件压缩测试

• 测试对象：非标准工程部件，如立柱、支撑杆、蜂窝夹芯结构、轴承、瓶盖等。

• 技术要点：

  • 边界条件模拟：关键点在于工装设计，需精确模拟部件在实际使用中的支撑和加载条件。

  • 多点位移测量：通常在多个关键位置布置位移传感器（LVDT）或应变片，以分析整体变形、屈曲行为或失稳模式。

  • 失效判定：不仅记录最大承载载荷，还需详细观察和记录失效起始位置与扩展模式（如弹性屈曲、塑性塌陷、界面脱粘、芯材剪切失效）。

1.3 包装容器压缩测试

• 测试对象：运输包装箱、瓦楞纸箱、塑料容器、桶等。

• 技术要点：

  • 测试模式：

    • 抗压强度测试（BCT）：测定空箱在平行压力下至失效的最大载荷，用于评估堆码性能。标准如ASTM D642, GB/T 4857.4。

    • 堆码模拟测试：在恒定载荷下保持预定时间（如24小时、48小时），检查包装的蠕变和变形恢复能力。

  • 压板平行度：上下压板须保持动态平行，确保载荷均匀分布。

  • 预处理：试样必须在标准温湿度环境（如23±2°C, 50±5% RH）中调节至平衡，以消除温湿度对纸质或塑料包装性能的影响。

  • 数据记录：记录载荷-变形曲线、最大载荷、在预定载荷下的变形量及残余变形。

2. 各行业检测范围的具体要求

不同行业基于产品应用场景和安全规范，对静态压缩测试提出了具体标准和要求。

2.1 建筑材料与土木工程

• 混凝土：核心测试为立方体或圆柱体试块的抗压强度（如C30、C40等级）。测试速率需严格按标准控制（如ISO 6892-1规定的应变速率范围），并需使用高刚度、大承载能力的压力试验机。

• 金属结构材：除基础性能测试外，重点关注H型钢、钢管等构件的整体或局部屈曲性能，为建筑结构设计提供稳定性数据。

• 岩石与土壤：测定无侧限抗压强度（UCS），用于地质工程和地基设计。

2.2 汽车与交通运输

• 法规符合性测试：如汽车座椅、头枕的静态压缩强度测试，需满足FMVSS、ECE等法规的特定加载力、压头几何形状和性能要求。

• 轻量化材料评估：对铝/镁合金、碳纤维复合材料进行压缩性能测试，尤其关注其层间剪切强度和抗屈曲能力。

• 电池安全测试：对电动汽车电池模组或单体进行挤压测试，评估其机械完整性及热失控风险，是安全标准（如GB 38031）的强制项目。

2.3 电子与包装行业

• 缓冲材料性能表征：测试泡沫、纸塑等缓冲材料的压缩应力-应变曲线，计算其缓冲系数-静应力曲线，为产品防护设计提供依据。

• 连接器与元件测试：对插针、插座等电子元件进行压缩力测试，验证其插拔寿命和接触可靠性。

• 包装验证：瓦楞纸箱的BCT值是物流仓储设计的核心参数，其值与纸板边压强度（ECT）、周长等密切相关，常用McKee公式等进行理论估算与测试验证。

2.4 航空航天与齐全制造

• 复合材料：高精度测试单向或层合复合材料的压缩强度与模量，对试样加工质量、夹持方式（防屈曲夹具）极为敏感。标准如SACMA SRM 1R, ASTM D6641。

• 蜂窝夹层结构：进行平压、侧压测试，评估面板抗弯刚度和芯材抗剪切、抗压溃性能。

• 增材制造（3D打印）部件：评估打印方向（Z轴）对压缩性能的影响，是工艺验证的关键环节。

3. 检测仪器的原理和应用

3.1 核心仪器：万能材料试验机

• 工作原理：采用闭环伺服控制系统。系统通过载荷传感器、引伸计或位移传感器反馈实时信号，与控制器的设定值比较，通过伺服阀或伺服电机驱动作动器（油缸或滚珠丝杠）运动，实现对载荷、位移或应变的精确控制。

• 关键部件：

  • 机架：高刚性框架，提供反作用力。

  • 加载系统：液压式（大载荷、大行程）或电动式（高精度、洁净、中低载荷）。

  • 控制系统：核心为闭环伺服控制器，确保测试参数的精确执行。

  • 测量系统：

    • 载荷传感器：基于应变片原理，测量施加的力值。

    • 引伸计：接触式（刀口式）或非接触式（视频引伸计），直接测量试样应变。非接触式适用于脆性材料或不允许接触的试样。

    • 位移传感器（LVDT/光电编码器）：测量横梁或作动器的位移。

• 数据采集与应用：系统高速采集载荷、位移、应变、时间等同步数据，软件自动计算并输出弹性模量、屈服强度、抗压强度等全部工程参数，并生成可追溯的测试报告。

3.2 专用测试设备

• 包装压缩试验机：通常为立式结构，配备大型上下压板，具备恒载荷保持功能，专用于纸箱、托盘等大型包装件的压缩与堆码测试。

• 抗压试验机（压力机）：主要用于混凝土、砖石、水泥等建筑材料的高强度（可达数千kN）破坏性试验。

3.3 辅助工装与安全装置

• 压缩夹具与压盘：通常由硬化钢制成，具有高硬度和平面度，尺寸需覆盖试样。

• 防屈曲支撑夹具：用于薄板或复合材料测试，防止试样在达到真实压缩强度前发生欧拉屈曲。

• 安全防护：必须配备防护罩或安全围栏，防止试样破裂时碎片飞溅。紧急停止按钮是必备安全装置。

总结，静态压缩测试是一项高度标准化的精密测量活动。其技术价值取决于对相关标准的严格遵守、对试样边界条件的准确模拟、对测量误差的严格控制以及对失效物理的深刻理解。从基础材料研发到终端产品验证，它为工程可靠性提供了不可或缺的定量依据。
