超塑性试验技术内容

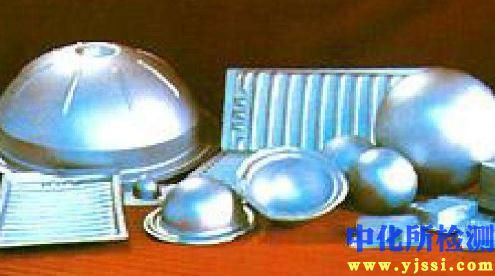

超塑性是指多晶材料在特定条件下（通常为高温和低应变速率）表现出异常高延伸率（通常>200%，甚至可达1000%以上）而不发生颈缩断裂的现象。超塑性试验的核心目的是系统评估材料在特定条件下的流变行为、成形极限及微观组织演化规律。

1. 检测项目分类及技术要点

超塑性试验主要分为三大类检测项目，每一类均有关键技术参数和控制要求。

1.1 基本力学性能测试

• 恒温恒应变速率拉伸试验：这是最核心的测试方法。

  • 技术要点：

    1. 温度控制：需在材料超塑性温度区间（通常为0.5~0.8 Tm，Tm为材料熔点的绝对温度）内进行。温度波动应控制在±2°C以内，以保证组织稳定性。

    2. 应变速率控制：应变速率（$\dot{\varepsilon}$ε˙）范围通常在10⁻⁵ s⁻¹ 到 10⁻¹ s⁻¹。测试需在一系列不同的恒定应变速率下进行，以获取完整的流变应力数据。应采用闭环控制以保证应变速率恒定。

    3. 延伸率测定：记录试样断裂时的最大延伸率（δ），作为材料超塑性能力的直接指标。需使用高精度引伸计，并在试样标距内失效。

    4. 应变速率敏感性指数（m值）测定：m值是超塑性的关键判据，m值越高（通常要求m≥0.3），抗颈缩能力越强。通过背压法或应变速率突变法测定。应变速率突变法要求相邻应变速率比通常为1.5~2.0，在总真应变约0.1~0.2时进行跳变，通过公式 $m = \frac{\log(\sigma_2/\sigma_1)}{\log(\dot{\varepsilon}_2/\dot{\varepsilon}_1)}$m=log(ε˙2​/ε˙1​)log(σ2​/σ1​)​ 计算瞬时m值。

• 应力松弛试验：用于评估材料内部组织演化（如动态再结晶、晶界滑移阻力变化）。

  • 技术要点：快速将试样拉伸至预定应变后保持总应变恒定，监测应力随时间衰减的曲线。衰减速率与晶界滑移和扩散过程的活性相关。

1.2 本构关系与成形参数测定

• 流变应力-应变速率关系：建立流变应力（σ）与应变速率（$\dot{\varepsilon}$ε˙）的数学模型，常用Backofen方程描述：$\sigma = K \dot{\varepsilon}^m$σ=Kε˙m，其中K为强度系数。

  • 技术要点：通过一系列恒应变速率拉伸试验，绘制双对数坐标的logσ - log$\dot{\varepsilon}$ε˙曲线。曲线通常呈“S”形，包含三个区域：I区（低应变速率区，m值低）、II区（超塑性最佳区，m值最高）、III区（高应变速率区，m值下降）。需精确确定最佳超塑性应变速率（对应m值峰值）及对应的流变应力。

• 应变硬化/软化行为分析：研究真应力-真应变曲线形状。

  • 技术要点：超塑性材料在最佳条件下通常表现为持续的应变硬化（由晶粒长大或空洞形核引起）或近乎理想的稳态流动。需分析曲线初始阶段及稳态阶段。

1.3 微观组织与损伤评估

• 空洞损伤敏感性试验：评估超塑性成形过程中空洞形核、长大和汇聚的倾向。

  • 技术要点：在不同应变水平下中断试验，通过金相观察或密度测量法（如阿基米德排水法）定量测定空洞体积分数。通常要求成形后空洞体积分数低于1~2%。

• 晶粒尺寸与稳定性测试：超塑性要求细小（通常<10μm）且高温下稳定的等轴晶粒。

  • 技术要点：试验前后通过扫描电镜（SEM）或电子背散射衍射（EBSD）分析晶粒尺寸、形状分布及是否存在异常长大。初始晶粒尺寸（d）是决定最佳应变速率的关键参数，常符合关系式 $\dot{\varepsilon} \propto 1/d^p$ε˙∝1/dp （p通常为2~3）。

2. 各行业检测范围的具体要求

2.1 航空航天

• 材料范围：钛合金（如Ti-6Al-4V）、铝合金（如Al-7475、Al-5083）、金属间化合物（如TiAl、Ni₃Al）。

• 具体要求：

  • 性能门槛：延伸率通常要求≥500%，m值≥0.5。

  • 组织要求：初始晶粒尺寸要求严格，钛合金常要求≤5μm，铝合金≤10μm。需评估β相（钛合金）或第二相粒子（铝合金）的分布与稳定性。

  • 损伤控制：对空洞损伤极为敏感，要求成形后关键部位无空洞或体积分数<0.5%。

  • 模拟验证：常需进行与实际构件几何相关的模拟成形试验（如气压胀形试验），验证材料在复杂应力状态下的超塑性。

2.2 汽车工业

• 材料范围：铝合金（如5000系、7000系）、镁合金（如AZ31、AZ91）。

• 具体要求：

  • 效率与成本：致力于开发中温（350-500°C）或高应变速率（>10⁻² s⁻¹）超塑性，以提高生产效率。

  • 延伸率要求：相对宽松，一般>300%即可满足多数复杂部件成形。

  • 板材测试：侧重超塑性板材的力学各向异性评估，要求在不同取向上性能均匀。

2.3 生物医疗

• 材料范围：β钛合金（如Ti-15Mo-3Nb-3Al）、可降解镁合金。

• 具体要求：

  • 低温超塑性：追求在接近人体温度或稍高（<300°C）下的超塑性，以利于精密微成形。

  • 微尺度测试：因器件尺寸小，可能需要开发针对微细试样的测试技术与夹具。

  • 表面完整性：成形后表面氧化层、粗糙度需严格控制，以满足生物相容性要求。

2.4 精密仪器与电子

• 材料范围：锌铝合金（如Zn-22Al）、锡铅共晶合金、非晶/纳米晶材料。

• 具体要求：

  • 微成形性：重点评估材料在超塑性状态下填充微纳米尺度模具型腔的能力（复制性）。

  • 尺寸稳定性：成形后残余应力低，避免后续使用中发生尺寸蠕变。

  • 循环超塑性：对于执行器或连接件，可能需要评估其在温度循环下的重复超塑性变形能力。

3. 检测仪器的原理和应用

3.1 核心设备：高温拉伸试验机

• 原理：在封闭的高温环境箱（电阻炉或辐射炉）内，通过伺服电机或液压伺服系统对夹持的试样施加轴向载荷，同时精确控制和测量温度、位移、载荷，从而计算应力、应变和应变速率。

• 关键部件与应用：

  • 加热系统：三区加热炉以确保试样标距段温度均匀。最高温度通常需达1200°C（用于钛合金、金属间化合物）。

  • 温控系统：采用K型、S型热电偶紧贴试样测量，PID闭环控制，精度±1°C。

  • 加载系统：低摩擦伺服电机或液压作动器，具备高动态响应能力，以实现恒应变速率控制和应变速率跳变。

  • 变形测量：非接触式视频引伸计是超塑性试验的首选。它通过跟踪试样标距段标记点的图像位移来测量应变，避免了接触式引伸计在高温、大变形下的滑动和干扰问题，测量精度可达±0.5%应变。

  • 环境控制：配备惰性气体（氩气）保护腔，防止试样在高温下氧化。

3.2 辅助与表征设备

• 金相与显微分析系统（SEM/EBSD）：

  • 原理与应用：用于试验前后微观组织的定量分析。SEM提供高分辨率的晶粒和空洞形貌；EBSD可精确测定晶粒尺寸、取向分布及晶界特性（特别是大角度晶界比例，对超塑性至关重要）。

• 空洞损伤检测设备：

  • 密度测量装置（阿基米德原理）：通过测量试样在空气和浸液中的重量差计算密度变化，间接评估整体空洞体积分数。

  • 超声波探伤仪（C扫描）：可用于无损检测超塑性成形后构件内部空洞的分布。

• 热模拟试验机（Gleeble）：

  • 原理与应用：采用电阻直接加热试样，可实现极高的升温/降温速率。除进行拉伸试验外，更常用于模拟超塑性成形中的热-力循环历史，研究相变、再结晶等动态过程对超塑性的影响。
