静态电阻测试技术内容

1. 检测项目分类及技术要点

静态电阻测试，又称直流电阻测试，是在不通电或非工作状态下，对元器件、材料、线路或系统两点间的直流电阻值进行精确测量的技术。核心测试项目与技术要点如下：

• 1.1 导体电阻测试：

  • 技术要点： 测量导线、电缆、汇流排、金属箔等导体的直流电阻。需严格控制测试电流（通常依据标准选择，如1A、10A、100A等），避免因电流过大引起温升导致测量误差。测试时需记录环境温度，并依据材料温度系数（如铜：0.00393/℃）将结果换算至标准温度（通常为20℃）下的阻值进行比较和判定。接触电阻必须通过四端法（开尔文接法）予以消除。

• 1.2 绝缘电阻测试：

  • 技术要点： 测量绝缘材料或绝缘结构的电阻，评估其绝缘性能。通常在施加一个较高的直流测试电压（如50V, 100V, 250V, 500V, 1000V, 2500V, 5000V不等）下进行，并读取稳定后的阻值（单位为MΩ或GΩ）。关键要点包括：选择合适的测试电压等级（不得高于被测物的额定耐受电压）、规定加压时间（如60秒读取绝缘电阻值，600秒读取极化指数PI）、注意吸收现象和极化效应。测试前需充分放电，测试后需对地放电。

• 1.3 接触电阻测试：

  • 技术要点： 测量开关、继电器、接插件、断路器触头等连接点的接触电阻。必须采用四端法或微欧计，施加规定的直流电流（通常从1A到100A或更高，以模拟工作电流但不引起发热），精确测量微欧级（μΩ）到毫欧级（mΩ）的电阻。测试压力、接触表面状态和清洁度是影响结果的关键因素。

• 1.4 接地电阻测试（特定直流法）：

  • 技术要点： 测量接地装置与远方大地之间的电阻。常用方法包括三极法、四极法和钳表法。直流法如“电位降法”需使用辅助电流极和电压极，通过注入直流电流并测量产生的电位差来计算电阻。测试时需确保电极布置间距符合标准，并避开地下金属管线干扰。

• 1.5 材料体电阻与表面电阻测试：

  • 技术要点： 用于评估绝缘材料、防静电材料、半导体材料的导电特性。使用规定的电极系统（如三电极系统：测量电极、保护电极、高压电极），在规定的环境条件（温湿度）下，施加指定直流电压，分别测量通过材料体内的电流（计算体电阻率）和沿材料表面的电流（计算表面电阻率）。需特别注意环境的静电屏蔽和样品的前处理。

2. 各行业检测范围的具体要求

• 2.1 电力行业：

  • 变压器/电抗器绕组直流电阻： 测量各相绕组的电阻，要求相同差别不大于2%（1600kVA以上）或4%（1600kVA及以下），并用于计算绕组平均温度。测试电流应不大于额定电流的15%。

  • 高压开关设备： 主回路电阻测量，电流不小于100A，结果不超过产品技术条件规定值（通常为微欧级），且三相或各支路差值应符合要求。

  • 电力电缆： 导体直流电阻测量，需换算至20℃、1km长度的阻值，符合GB/T 3956等标准规定的最大值要求。

• 2.2 电子元器件与PCB行业：

  • 片式电阻、线绕电阻等： 使用低电流四端测试，精度要求高（如±0.1%），测量其标称阻值及偏差。

  • 印制电路板（PCB）： 测试导通电阻（小于1Ω）、绝缘电阻（通常要求＞500MΩ或1000MΩ@100VDC），以及互连电阻。

  • 半导体器件： 测试引脚间、结间的直流电阻作为基本参数筛选。

• 2.3 汽车行业：

  • 线束与连接器： 按照LV系列、USCAR等标准，测试端子与端子、电线压接点的接触电阻，通常要求初始值小于5mΩ，并在振动、温湿度循环等测试后变化量不超过规定值。

  • 高压部件（新能源汽车）： 电池包内部连接、电机绕组、高压线缆及连接器的直流电阻，需使用大电流测试仪（可达200A以上），确保连接可靠，减少功率损耗。

• 2.4 航空航天与轨道交通：

  • 要求极为严苛。 除了常规的导体电阻、绝缘电阻测试（绝缘电阻常要求＞100MΩ甚至更高）外，特别注重连接器、接线柱的接触电阻稳定性测试，需经过盐雾、振动、冲击等环境试验后复测，阻值变化需在极小范围内（如增长不超过5%）。

  • 雷电防护系统： 测量接地点、搭接点的直流电阻，要求通常低于2.5mΩ或更严格。

• 2.5 建筑电气与防雷：

  • 电气装置： 按照GB 50303等规范，测量线路、插座接线的导通性和电阻。

  • 防雷接地： 接地电阻值需符合设计要求，一般独立防雷接地电阻≤10Ω，安全保护接地≤4Ω，联合接地≤1Ω。

3. 检测仪器的原理和应用

• 3.1 基本原理：

  • 欧姆定律（V=IR）： 所有静态电阻测试的基础。仪器内部产生一个已知的、稳定的直流电流（I），测量在被测物两端产生的电压降（V），通过计算得到电阻值（R）。

  • 四端测量法（开尔文接法）： 高端仪器的核心原理。使用一对电流端（C1, C2）供给测试电流，另一对正规的电压端（P1, P2）测量被测物两端的电位差。此方法完全消除了测试引线电阻和接触电阻的影响，适用于低阻值精确测量。

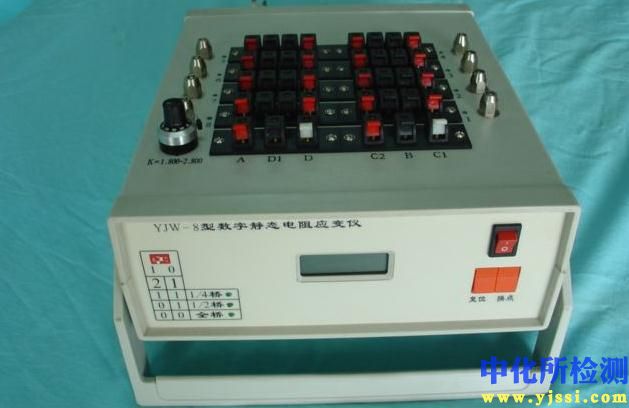

• 3.2 主要仪器类型及应用：

  • 微欧计/低电阻测试仪：

    • 原理： 采用恒流源输出较大直流电流（1A-600A或更高），配合四端法，精确测量μΩ至Ω级电阻。

    • 应用： 变压器绕组电阻、开关接触电阻、焊接点电阻、金属材料电阻率测量。

  • 绝缘电阻测试仪（兆欧表/摇表）：

    • 原理： 内部直流高压发生器产生测试电压，通过测量流过绝缘介质的微小泄漏电流（nA~mA级）计算出绝缘电阻。数字式通常具有吸收比（DAR）和极化指数（PI）自动计算功能。

    • 应用： 电机、电缆、变压器、家用电器、电气装置的绝缘性能评估。

  • 数字万用表（DMM）：

    • 原理： 通常采用比例法或恒流源法测量中值电阻（Ω至MΩ范围），精度和测试电流较低。

    • 应用： 电路板检修、元器件标称值检查、一般导通性测试。

  • 高阻计/静电计：

    • 原理： 采用高输入阻抗放大器（＞10^15Ω）和精密电压源，测量通过高绝缘材料或表面的极微弱电流（可低至10^-16A），用于计算高电阻（可达10^18Ω）和电阻率。

    • 应用： 绝缘材料、防静电材料、半导体材料的体电阻率和表面电阻率测量。

  • 接地电阻测试仪：

    • 原理（直流电位降法）： 通过辅助接地极注入直流电流，形成回路，测量接地装置与远方电压极之间的电位差，计算电阻值。现代仪器多采用异频法以抗干扰。

    • 应用： 建筑物、电力系统、通信基站等接地装置的接地电阻测量。

• 3.3 仪器选择关键参数：

  • 测量范围： 根据待测电阻量级选择（μΩ, mΩ, Ω, MΩ, GΩ）。

  • 测试电流/电压： 必须符合相关标准规定，且不损伤被测物。

  • 精度与分辨率： 满足测试允差要求。

  • 四端法能力： 低阻测试必备。

  • 环境适应性： 温度、湿度影响及电磁兼容性。
