功耗检测技术

功耗检测是指对电子电气设备、系统或组件在特定工作状态下的电能消耗进行测量、分析与评估的技术过程。其核心目标是量化能效、验证设计、确保合规性及优化能源管理。

一、 检测项目分类及技术要点

功耗检测通常依据被测对象的特性和检测目的进行分类，主要项目及其技术要点如下：

1. 稳态功耗检测：

   • 定义：测量设备在恒定工作状态（如待机、满载、典型负载）下的平均功率。

   • 技术要点：

     • 采样时长：需足够长以覆盖设备的数个工作周期，通常要求不低于15分钟或设备稳定工作周期的整数倍，以消除短期波动影响。

     • 测量精度：依据标准（如IEC 62301）要求，待机功耗低于1W时，测量仪器不确定度应优于2%；高于1W时，应优于1%。

     • 环境控制：需在标准温湿度、额定电压及频率下进行，排除环境因素干扰。

2. 动态功耗检测：

   • 定义：测量设备在工作状态快速变化过程中的瞬时功耗及能量消耗，如启动、关机、负载跳变、运行不同任务或算法时。

   • 技术要点：

     • 高采样率：需使用带宽足够高的功率分析仪或高速数据采集系统，采样率通常需达被测信号主要谐波频率的10倍以上，以准确捕获瞬态细节。

     • 同步测量：需同步采集电压、电流波形，计算瞬时功率（P(t)=u(t)*i(t)），并积分得到能量。

     • 触发与分段分析：设置特定事件（如IO信号、指令）触发，对不同的工作模式分段进行功耗分析。

3. 睡眠/待机功耗检测：

   • 定义：测量设备在最低功耗模式下的能量消耗。

   • 技术要点：

     • 微电流测量：电流可能低至微安甚至纳安级，需使用高分辨率、低偏置电流的测量设备（如源测量单元SMU或专用低功耗分析仪）。

     • 消除噪声：需采用屏蔽、滤波等技术，抑制工频干扰和测量系统本底噪声。

     • 长时积分：由于功耗极低，常需长时间测量（如数小时）并计算平均功率，以提高信噪比和准确性。

4. 功耗分解与溯源：

   • 定义：分析总功耗中各个子系统、模块或软件组件的贡献。

   • 技术要点：

     • 硬件法：使用多点同步测量，在各子模块供电回路上串联精密采样电阻或使用电流探头。

     • 软件法：结合性能计数器和功耗模型，或使用片上监控模块（如Intel RAPL, ARM Energy Probe）。

     • 相关性分析：将功耗曲线与软件执行轨迹、处理器负载率、外设活动状态等进行时间关联分析。

5. 能效与符合性检测：

   • 定义：依据特定能效标准（如能源之星、ErP、中国能效标识、CoC等）测试和评估。

   • 技术要点：

     • 严格遵循测试规程：完全按照标准规定的测试条件、工作模式、测量方法和计算公式执行。

     • 多模式测试：涵盖标准要求的全部模式（如关断、待机、空闲、联网待机、典型运行等）。

     • 结果处理与报告：按规定进行数据处理（如舍入、加权平均），并生成符合认证要求的报告。

二、 各行业检测范围的具体要求

不同行业因其产品特性、应用场景和法规标准差异，对功耗检测有特定要求。

1. 消费电子与家电：

   • 范围：智能手机、电视、冰箱、空调、洗衣机、电脑等。

   • 要求：

     • 严格遵循国际及区域能效法规，如能源之星、EU ERP指令、中国GB 12021系列标准。

     • 重点检测待机/关机功耗、典型能耗（如电视播放特定视频序列）、单位服务能耗（如洗衣机每公斤洗涤耗电）。

     • 需模拟真实使用场景，如冰箱的24小时耗电量测试需在特定环境舱内进行，包含开门、化霜等周期。

2. 信息技术与通信设备：

   • 范围：服务器、路由器、交换机、基站、数据中心。

   • 要求：

     • 关注负载动态范围内的能效，如服务器检测需覆盖0%、10%、20%、50%、100%典型负载率下的功耗，计算电源使用效率（PUE）或性能功耗比（如SPECpower_ssj）。

     • 通信设备需测试不同业务负载、流量模型下的功耗，以及网络节能功能（如载频关断、深度休眠）的效果。

     • 强调功率密度和散热设计验证。

3. 工业与自动化设备：

   • 范围：电机驱动器、PLC、工业机器人、数控机床。

   • 要求：

     • 关注在高谐波、低功率因数、频繁启停及变负载工况下的功耗与能效。

     • 需测量输入侧总功耗，也常需评估输出机械功或有效功，计算系统整体能效。

     • 需在恶劣电气环境（电压波动、谐波干扰）下验证功耗稳定性。

4. 汽车电子与新能源汽车：

   • 范围：车载信息娱乐系统、域控制器、电驱系统、电池管理系统（BMS）、整车低压电器网络。

   • 要求：

     • 静态电流检测：测量车辆休眠状态下各ECU的静态电流，要求极低（通常小于1mA），并排查“暗电流”，防止蓄电池亏电。

     • 工况模拟测试：在台架或实车上，模拟各种驾驶循环（如NEDC、WLTP）、环境温度、附件负载，测量高压和低压系统的能耗。

     • 电磁兼容与安全：功耗测试常与EMC、电气负荷测试结合进行，需符合ISO 16750、LV 124等标准。

5. 医疗器械：

   • 范围：监护仪、呼吸机、输液泵、影像设备等。

   • 要求：

     • 安全性要求极高，功耗测试需在符合医疗安规（如IEC 60601-1）的电气隔离条件下进行。

     • 关注电池供电设备的续航时间，需精确测量各工作模式功耗以评估电池容量需求。

     • 对于网络化设备，需测试网络待机功耗。

三、 检测仪器的原理和应用

1. 数字功率分析仪：

   • 原理：采用高速ADC同步采样电压和电流输入信号，通过数字运算（乘法和积分）得到瞬时功率、有功功率、视在功率、功率因数、谐波等参数。核心为高精度时基和数字信号处理器。

   • 应用：稳态和动态功耗测量的主力设备，带宽可达数MHz至数十MHz，精度可达读数的0.01%+量程的0.02%。适用于电机、电源、家电、汽车电驱等设备的精确能效评估。

2. 直流电源分析仪/源测量单元（SMU）：

   • 原理：集成了高精度可编程直流电源和精密测量单元。可作为电源供电，同时以四线制（开尔文连接）方式精确测量被测设备的输入电压和电流，计算直流功率。

   • 应用：特别适用于低功耗设备、芯片、模组的静态和动态功耗分析，尤其在微安级、纳安级电流测量中具有优势。

3. 专用功耗分析仪：

   • 原理：针对特定场景优化，如具备多个高精度同步测量通道，集成多种传感器接口，配备专业分析软件，支持功耗溯源、任务级功耗分析等功能。

   • 应用：广泛应用于消费电子、移动设备、物联网产品的研发调试，可关联软件执行与功耗曲线。

4. 电能质量分析仪：

   • 原理：在测量功耗的基础上，强化了电压、电流谐波、间谐波、闪变、不平衡度等电能质量参数的测量能力。

   • 应用：主要用于工业场合，评估设备对电网的影响以及电网质量对设备功耗的影响。

5. 数据采集系统（DAQ）与传感器：

   • 原理：使用高分辨率ADC模块，配合霍尔效应电流传感器、罗氏线圈（Rogowski Coil）或精密采样电阻，采集电压和电流信号，由上位机软件计算功耗。

   • 应用：适用于分布式、多点同步的功耗测量，或对现有系统进行改造加装测量点，灵活性高。

6. 示波器与电流探头：

   • 原理：使用高带宽示波器搭配高压/高带宽差分电压探头和电流探头（通常为电流互感器CT或霍尔效应探头），捕获波形后通过数学运算或专用软件分析功耗。

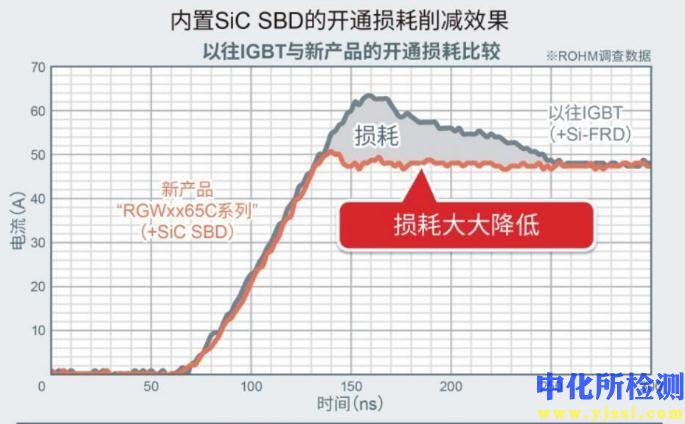

   • 应用：主要用于高频、高压或大电流的瞬态功耗分析，如开关电源的开关损耗测量，但其功率测量精度通常低于专用功率分析仪。

仪器选择关键考虑因素：

• 精度与带宽：根据被测信号频率和精度要求选择。

• 测量范围：覆盖从纳安级到千安级电流，毫伏到千伏级电压。

• 同步通道数：支持多路功率同步测量，用于多相系统或功耗分解。

• 数据分析能力：是否支持谐波分析、纹波测量、周期统计、任务关联等高级功能。

• 标准符合性：仪器自身是否通过相关校准，其测量方法和不确定度是否符合目标能效标准的测试要求。
