X射线检测技术

X射线检测是一种基于X射线穿透物质后强度衰减原理的无损检测技术。通过测量和解析穿透被检物体后的X射线强度分布，可获取物体内部结构、缺陷、密度变化等信息。

1. 检测项目分类及技术要点

1.1 内部缺陷检测

• 技术要点：利用X射线在不同材料与缺陷（如气孔、裂纹、夹杂、缩松）中衰减系数的差异成像。关键参数包括管电压（kV）、管电流（mA）、曝光时间、焦距（FFD）以及探测器灵敏度。通常采用图像对比度（信噪比）和空间分辨率来评价图像质量。对于微焦点X射线系统，几何放大倍数 $M = (a+b)/a$ （a为源到物体距离，b为物体到探测器距离）是实现高分辨率（可达微米级）成像的核心。

1.2 尺寸测量与结构分析

• 技术要点：基于数字射线检测技术（DR）或计算机断层扫描技术（CT）。DR提供二维投影图像，用于快速测量；CT通过采集物体360°范围内的投影数据，重建三维体数据，可实现内部结构的非接触式精确尺寸测量与逆向工程。CT测量精度受系统几何校准、体素尺寸（可达<1µm）、边缘检测算法等因素影响。

1.3 材料与成分分析

• X射线荧光光谱分析（XRF）：通过分析样品受激发射的特征X射线荧光光谱，进行元素定性与定量分析。适用于合金牌号鉴别、镀层厚度测量（精度可达0.01µm）及 RoHS有害物质筛查。

• X射线衍射分析（XRD）：通过分析衍射花样，确定材料的晶体结构、物相组成、残余应力及织构等信息。

1.4 实时成像与动态检测

• 技术要点：采用X射线影像增强器或平板探测器（非晶硅/非晶硒），对运动中的物体或过程（如焊接过程、封装器件内部液体流动）进行连续或间歇式成像，帧率可达30fps以上。需平衡动态范围、延迟与图像噪声。

2. 各行业检测范围的具体要求

2.1 电子与半导体行业

• 检测对象：PCB/PCBA（焊接缺陷、内层对齐）、集成电路（引线键合、芯片粘接、空洞）、封装器件（QFN、BGA的焊点质量）、电子元件。

• 具体要求：高分辨率与高对比度。常用微焦点或纳米焦点X射线源（焦点尺寸<1µm），配合高灵敏度平板探测器。对于芯片级检测，要求亚微米级分辨能力。CT技术用于分析复杂三维互连结构。需符合IPC-A-610、J-STD-001等行业标准。

2.2 航空航天与军工

• 检测对象：铸造/焊接涡轮叶片、发动机组件、复合材料构件、火箭燃料药柱、武器装备。

• 具体要求：极高的可靠性与缺陷检出率。常使用高能直线加速器（能量级别1MeV-15MeV）检测厚大铸件和构件。需严格遵循ASTM E94、ASTM E1032、NADCAP认证标准、GJB 1187A（军标）等，对缺陷类型、尺寸、验收等级有明确规定。CT用于关键部件的精确三维缺陷分析与寿命评估。

2.3 汽车与铸造行业

• 检测对象：铝/镁合金压铸件（气缸盖、壳体）、涡轮增压器、电池包（电芯对齐、焊接）、焊接件。

• 具体要求：高效、自动化批量检测。多采用在线或离线DR系统，集成机器人或传送带进行多角度扫描。对气孔、缩松等缺陷有严格分级标准（如VDG P201/P202， ASTM E155）。电动汽车电池检测需关注极片对齐度与内部异物。

2.4 新能源行业

• 锂离子电池：检测极片涂覆均匀性、卷绕/叠片对齐度、焊接质量、内部异物及电解液浸润情况。要求低剂量、高穿透性以区分低原子序数材料。

• 光伏：检测太阳能电池片隐裂、焊带偏移、封装材料气泡等。

2.5 食品与安全筛查

• 检测对象：包装食品、农产品。

• 具体要求：检测金属、玻璃、矿石、高密度塑料等异物。采用低能X射线（通常<160kV），系统需具备自动识别与剔除功能。需符合FDA、HACCP及各国食品安全法规，重点关注检测灵敏度（通常要求检出Φ0.3mm~Φ2.0mm的Fe、SUS、玻璃球等）。

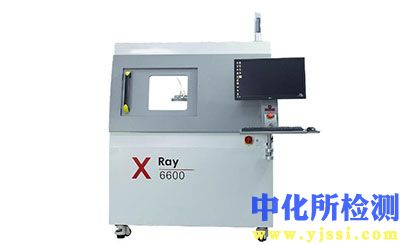

3. 检测仪器的原理和应用

3.1 X射线产生装置

• 封闭式X射线管：最常用。通过加热阴极灯丝产生热电子，在高压（kV级）电场下加速撞击金属靶（常用钨、钼）产生轫致辐射和特征X射线。能量和强度分别由管电压和管电流控制。

• 微焦点/纳米焦点X射线管：采用静电或电磁聚焦，将电子束斑聚焦至微米甚至纳米尺度，实现几何放大下的高分辨率成像。

• 直线加速器（Linac）：利用微波电场将电子加速至接近光速，轰击靶材产生高能X射线（MeV级），穿透能力极强，用于重型铸件、大型焊接件检测。

3.2 探测与成像系统

• 成像板（IP/CR系统）：光激励存储荧光体，可重复使用，动态范围宽，但非实时。

• 数字平板探测器（DR系统）

  • 间接转换型（非晶硅a-Si）：X射线先经闪烁体（如CsI）转换为可见光，再由a-Si光电二极管阵列转换为电信号。帧率高，动态范围好，应用最广。

  • 直接转换型（非晶硒a-Se或CdTe）：X射线直接在光电导材料中产生电子-空穴对，由电场收集。理论分辨率更高，但响应速度可能较慢。

• X射线影像增强器：将X射线图像转换为可见光图像并增强亮度，后由CCD相机采集。实时性好，但存在畸变，逐渐被平板探测器取代。

• 计算机断层扫描（CT）系统：由精密转台、X射线源和探测器组成。通过采集多角度二维投影数据，利用滤波反投影（FBP）或迭代重建算法（如SART）重建物体内部三维密度分布。分为锥束CT、螺旋CT等，是进行复杂内部结构无损分析的核心设备。

3.3 辅助与安全系统

• 高压发生器：为X射线管提供稳定、可调的直流高压，其稳定性直接影响图像质量。

• 机械运动系统：包括多轴精密控制台、机器人、转台等，实现复杂工件的多角度扫描与CT数据采集。

• 辐射防护：检测舱需采用铅板、含铅玻璃、钡水泥等材料进行屏蔽，确保周围剂量率符合国家标准（如GB 18871-2002，通常要求操作位≤2.5µSv/h）。配备联锁装置、紧急停止按钮及剂量监测仪。

3.4 图像处理与分析软件

• 具备图像增强（对比度调整、滤波降噪）、几何测量、缺陷自动识别（AI算法）、三维可视化、孔隙分析、壁厚分析、比对检测（与CAD模型对比）等功能，是提升检测效率和准确性的关键。
