冷裂检测技术

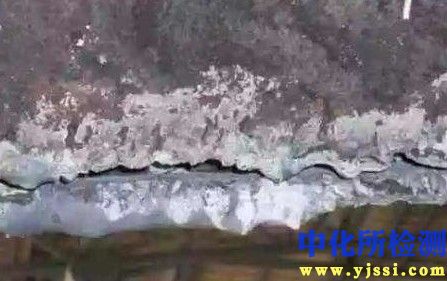

冷裂，也称延迟裂纹，是金属材料在焊接或铸造冷却过程中，在相对较低的温度（通常在马氏体转变温度Ms点以下）下产生的一种裂纹。其产生主要归因于焊接或铸造接头中扩散氢的聚集、敏感的淬硬组织以及较高的残余应力三者共同作用。冷裂具有延迟性，可能在制造完成后数小时甚至数天内出现，危害性极大。

1. 检测项目分类及技术要点

冷裂检测主要分为无损检测和有损检测两大类，通常在焊后（或铸后）24至48小时之后进行，以确保延迟裂纹充分显现。

1.1 无损检测

旨在不破坏工件完整性的前提下，检测表面及内部的裂纹缺陷。

• 目视检测：

  • 技术要点：利用放大镜（通常为5-20倍）对焊缝及热影响区进行系统观察。重点检查焊趾、焊根、弧坑等应力集中部位。需良好的照明条件和检验人员的丰富经验。是其他检测方法的基础。

• 渗透检测：

  • 技术要点：适用于非多孔性金属材料的表面开口裂纹检测。关键在于彻底的预清洗以去除表面污染物，保证渗透液能充分渗入细微裂纹；在显像剂作用下，裂纹显示为红色（着色渗透）或荧光显示（荧光渗透）。可检测出微米级宽度的裂纹。

• 磁粉检测：

  • 技术要点：仅适用于铁磁性材料（如碳钢、低合金钢）。通过磁化工件，在裂纹等不连续处产生漏磁场吸附磁粉形成磁痕。技术要点包括磁化方向（应尽可能与裂纹预期方向垂直）、磁化电流的选择（通常为12-32A/mm）以及磁粉的施加方式（湿法或干法）。对表面及近表面裂纹灵敏度高。

• 超声波检测：

  • 技术要点：利用高频声波在缺陷处的反射特性进行检测，对平面型缺陷（如裂纹、未熔合）极为敏感。技术核心在于探头的选择（通常使用45°、60°、70°的横波斜探头以覆盖不同取向的裂纹）、校准试块的运用以及扫描方式的确定（前后、左右、转角扫查）。对检测人员的技术水平和经验要求极高，可精确定位裂纹的深度和长度。

• 射线检测：

  • 技术要点：利用X射线或γ射线穿透工件，裂纹在底片或成像板上呈现为黑色细线。技术要点包括射线能量的选择（由工件厚度决定）、透照角度（力求射线束方向与裂纹平面平行以最大化对比度）以及像质计的使用以确保灵敏度。对体积型缺陷更敏感，对与射线方向夹角较大的薄面状裂纹可能漏检。

• 声发射检测：

  • 技术要点：一种动态检测方法，监测材料在受力（如加压、服役）过程中裂纹扩展时释放的瞬态弹性波。通过分析声发射信号的幅值、计数、能量、定位等参数，可以实时评估裂纹的活性与位置。常用于结构完整性监测和压力试验过程中的安全监控。

1.2 有损检测

通过局部破坏或取样，获取更直接的微观组织与性能信息。

• 宏观金相检验：

  • 技术要点：从焊接接头或铸件特定部位切取试样，经磨削、抛光、腐蚀（常用硝酸酒精溶液）后，在低倍显微镜下观察裂纹的宏观形貌、走向、与微观组织的关系（如是否沿晶界扩展）。

• 显微分析：

  • 技术要点：利用扫描电子显微镜或光学金相显微镜在高倍率下观察裂纹尖端形态、周围组织的相变产物（如是否形成高碳马氏体）、氢致开裂特征（如“冰糖状”沿晶断口）。常结合能谱分析以排除杂质元素偏聚的影响。

• 硬度测试：

  • 技术要点：在焊缝横截面上，按规定路径（如垂直于焊缝中心线）测量维氏或努氏硬度。热影响区的硬度峰值是评估淬硬倾向和冷裂风险的关键指标。例如，对普通低合金钢，通常要求热影响区最高硬度不超过350HV10以控制冷裂风险。

• 扩散氢测定：

  • 技术要点：通过甘油法、气相色谱法或载气热抽取法，精确测量焊接熔敷金属中的扩散氢含量。这是评估冷裂敏感性的最直接数据之一。国际焊接学会标准将扩散氢含量分为若干等级（如<2mL/100g为超低氢）。

2. 各行业检测范围的具体要求

不同行业因材料、结构、服役条件的差异，对冷裂检测的标准、范围和验收准则有严格规定。

• 压力容器与管道行业：

  • 范围：所有承压焊缝（A/B/C/D类焊缝）、接管角焊缝、补强圈焊缝等。

  • 要求：遵循ASME BPVC Sec.V、GB/T 4730等标准。对于Cr-Mo钢、高强钢等冷裂敏感材料制造的设备，焊后必须进行100%的表面检测（MT/PT）和一定比例的体积检测（UT/RT）。焊缝硬度通常有明确上限（如225HBW或按材料标准）。需进行焊后热处理以消氢和降低残余应力。

• 航空航天工业：

  • 范围：发动机关键部件（涡轮盘、机匣）、起落架、高强度承力构件的焊接与铸造部位。

  • 要求：极为严苛。通常要求对关键部件进行100%的UT和/或RT检测，并可能辅以CT（计算机断层扫描）进行三维缺陷分析。对材料纯净度、焊接工艺控制（如真空电子束焊、真空钎焊）和氢含量有极限要求。广泛采用荧光渗透检测（FPT）用于表面检测。

• 船舶与海洋工程：

  • 范围：船体大合拢焊缝、艉柱/舵柱铸钢件与钢板间的焊缝、海上平台管节点、厚板高强钢焊接结构。

  • 要求：遵循船级社规范（如CCS、DNV、ABS）。对高强钢（如DH36以上）的对接焊缝和角焊缝，要求进行100%的UT检测，并对焊缝及热影响区进行硬度测试（通常要求≤320HV10）。铸钢件焊补区域是检测重点。

• 轨道交通：

  • 范围：机车车辆转向架构架、车体底架的中梁、边梁等关键焊接接头，以及高铁钢轨的焊接接头（闪光焊、铝热焊）。

  • 要求：执行EN 15085、TB/T等系列标准。对转向架等关键部件要求极高的疲劳性能，冷裂绝对不允许存在。广泛采用超声波相控阵技术对复杂焊缝进行全自动扫查。铝热焊接头需进行全断面宏观金相检验。

• 重型机械与桥梁建筑：

  • 范围：大型锻铸件（如水轮机主轴、轧机机架）的焊接修复区，钢结构桥梁的厚板对接焊缝、节点焊缝。

  • 要求：厚板焊接是冷裂高发区。要求采用低氢或超低氢焊接材料，严格执行预热和层间温度控制。检测以UT为主，辅以MT/PT。对于特厚板（>80mm），常采用双面双侧UT扫查。焊接工艺评定试验中必须包含斜Y型坡口焊接裂纹试验等抗裂性试验。

3. 检测仪器的原理和应用

• 超声波探伤仪：

  • 原理：基于压电效应，探头产生高频超声波脉冲传入工件，遇到缺陷或底面会发生反射，接收反射波并转换为电信号在屏幕上显示为波形（A扫）。通过分析回波的位置、幅值、形状来判断缺陷。

  • 应用：焊缝内部裂纹、分层等缺陷的检测与定量。相控阵超声探伤仪通过电子控制多晶片阵列的激发时序，实现声束的偏转、聚焦和电子扫描，特别适用于复杂几何形状工件的检测，成像更直观（如S扫、C扫）。

• 磁粉探伤机：

  • 原理：基于电磁感应和漏磁场吸附原理。对工件磁化后，表面或近表面的不连续性会导致磁力线逸出，形成漏磁场，吸附施加的磁性颗粒（干粉或磁悬液），形成可见指示。

  • 应用：铁磁性材料工件（如轴类、齿轮、焊缝表面）的快速批量检测。分为便携式磁轭、移动式磁化装置和固定式湿法探伤机。

• X射线实时成像系统：

  • 原理：与传统胶片射线照相不同，射线穿透工件后，由平板探测器直接转换为数字图像，经计算机处理实时显示。核心包括射线源、探测器和图像处理软件。

  • 应用：适用于在线检测、大批量铸件或焊缝的快速筛查。通过数字图像处理技术（如对比度增强、边缘锐化）可以提高裂纹的识别率，并实现图像的数字化存储与追溯。

• 扫描电子显微镜：

  • 原理：利用聚焦的高能电子束扫描样品表面，激发出各种物理信号（如二次电子、背散射电子），通过检测这些信号来获得样品的微观形貌和成分信息。

  • 应用：主要用于失效分析，对冷裂断口进行高分辨率观察，确定裂纹起源、扩展模式（穿晶/沿晶），分析断口上的腐蚀产物或夹杂物，为确定冷裂根本原因提供决定性证据。

• 氢测定仪：

  • 原理：以载气热抽取法为例。将焊接试样在高温（如400-650℃）真空或惰性载气环境中加热，使金属中的氢（包括扩散氢和残余氢）完全释放出来，通过热导检测器或质谱仪精确测量氢含量。

  • 应用：用于焊接材料（焊条、焊丝、焊剂）的质量控制，以及焊接工艺评定时评估熔敷金属的扩散氢含量，是预防冷裂的基础性数据测量。
