煮沸试验技术规范

煮沸试验是一种通过将样品在规定条件下加热至沸腾并维持一定时间，以评估材料在高温液态水环境中性能稳定性的加速老化测试方法。其核心在于模拟湿热条件对材料物理、化学性质的瞬时及长期影响，广泛应用于评价材料的耐热性、尺寸稳定性、组分溶出及结构完整性。

1. 检测项目分类及技术要点

煮沸试验的检测项目可根据测试目的分为以下几类，每一类均有其技术要点：

1.1 物理性能稳定性测试

• 尺寸变化率： 测量样品煮沸前后在特定方向上的尺寸差异。技术要点：样品需在标准温湿度环境下预处理至恒重，标记精确的测量基准点（通常≥50mm），使用精度不低于0.02mm的量具测量。结果以百分比表示，计算公式为（煮沸后尺寸-煮沸前尺寸）/煮沸前尺寸×100%。

• 外观变化： 评估样品表面是否出现起泡、开裂、皱缩、褪色、失光、分层、溶解等现象。技术要点：需在标准光源箱或规定光照条件下，由经过培训的观察者进行对比评估，或使用色差仪、光泽度计进行量化分析。

• 质量变化率： 衡量因吸水或可溶物溶出导致的质量变化。技术要点：使用精度为0.1mg的分析天平，样品煮沸后需用去离子水冲洗并迅速用不起毛的布擦去表面附着水，在规定条件下干燥至恒重后称量。区分“吸水增重率”和“可溶物失重率”需结合干燥方式。

1.2 化学性能与溶出物测试

• 可提取物/溶出物分析： 定性或定量分析煮沸过程中从样品迁移至水中的化学物质。技术要点：使用符合要求的去离子水（如GB/T 6682规定的二级水），煮沸后的浸提液需及时进行分析，常用方法包括电感耦合等离子体质谱（ICP-MS）测定重金属离子、离子色谱（IC）测定阴离子、高效液相色谱（HPLC）测定有机物等。试验容器需惰性（如硼硅酸盐玻璃、特氟龙），避免污染。

• pH值变化： 测量煮沸前后水样的pH值变化，判断材料是否释放酸性或碱性物质。技术要点：使用经校准的精密pH计，在特定温度（如25℃）下测量，并记录煮沸后水样冷却至测量温度的过程。

1.3 机械与结构完整性测试

• 强度保持率： 测试样品煮沸后的拉伸强度、弯曲强度、剥离强度等力学性能的保留情况。技术要点：煮沸处理后，样品需按标准规定进行状态调节，然后在万能材料试验机上与未处理样品进行对比测试。

• 结构完整性（如复合材料分层、粘接失效）： 通过目视、敲击检测或超声扫描（C扫描）等方法评估界面是否受损。

1.4 电气性能测试（特定行业）

• 绝缘电阻、耐电压性能变化： 评估电子电气部件或绝缘材料经煮沸试验后电气性能的稳定性。技术要点：样品处理后必须充分干燥并恢复至测试环境条件，严格按照电气安全标准（如IEC 60112）设置电极和测试电压。

通用技术要点：

• 水质： 必须使用规定的去离子水或蒸馏水，电导率通常要求≤5 μS/cm。

• 容器： 使用化学惰性容器，确保样品完全浸没，避免与容器壁过度接触。

• 煮沸过程： 加热装置应能使水保持平稳沸腾，避免剧烈沸腾导致样品机械损伤。从水沸腾开始计时，试验期间应补充蒸发损失的水分以维持液面高度。

• 冷却与后处理： 煮沸结束后，样品通常需在新鲜去离子水中快速冷却，并按标准规定进行干燥或状态调节。

2. 各行业检测范围的具体要求

不同行业标准对煮沸试验的条件（温度、时间、样品制备、评判标准）有具体规定。

2.1 塑料与橡胶行业

• 适用范围： 主要用于热塑性塑料、热固性塑料、橡胶制品及复合材料的耐热水性、尺寸稳定性和添加剂溶出评估。

• 具体要求： 常采用100℃沸水，时间从数十分钟至数千小时不等（如短期1-2小时，长期可达1000小时以上）。例如，评估塑料管材的纵向回缩率（如GB/T 6671），将规定长度的管段浸入（100±2）℃沸水中，时间根据壁厚确定（如壁厚≤8mm为30分钟），冷却后测量收缩率。对于与食品接触的材料，重点检测特定模拟物（水）中的总迁移量及特定物质（如甲醛、重金属）的溶出量。

2.2 纺织行业

• 适用范围： 织物尺寸稳定性（沸水收缩率）、色牢度、复合面料的分层等。

• 具体要求： 如GB/T 8629中规定的纺织品尺寸稳定性试验，可采用程序“5A”（家用洗衣机，水温（95±2）℃洗涤）或专用煮沸测试。对于沸水收缩率，将松弛状态的织物标记一定尺寸，在无张力状态下于沸水中处理一定时间（如30分钟），干燥后测量尺寸变化。色牢度测试则需将试样与标准贴衬织物缝合，在规定条件的沸水中处理，后用灰色样卡评定褪色和沾色等级。

2.3 医疗器械与药品包装行业

• 适用范围： 医用高分子材料、器械、药包材（如胶塞、输液容器）的耐湿热老化性能和溶出物/可提取物评估。

• 具体要求： 试验条件通常依据药典或行业标准。例如，中国药典通则中关于药用丁基橡胶塞的煮沸试验：取一定表面积或重量的样品，加注射用水煮沸30分钟，冷却后检查水溶液的色泽、pH值变化，并进行不挥发物、易氧化物等化学测试。要求极其严格，旨在确保生物安全性和药物相容性。

2.4 金属表面处理及涂层行业

• 适用范围： 评估金属基体上涂层（如阳极氧化膜、电泳涂层、转化膜）的耐水性和附着力。

• 具体要求： 例如，铝及铝合金阳极氧化膜耐沸水性测试（如ISO 5190），将试样浸入pH为5.5-6.5的沸腾去离子水中，处理一定时间（如30分钟）后，检查表面是否出现裂纹、起泡、脱落或失光现象，并可测试处理后的膜硬度或附着力变化。

2.5 木材与人造板行业

• 适用范围： 评估板材的耐水性、胶合强度及厚度膨胀率。

• 具体要求： 如中密度纤维板（MDF）的吸水厚度膨胀率测试，将试样浸入沸水中处理2小时或4小时，取出冷却后测量中心点厚度变化。胶合板常通过沸水浸渍处理（如循环煮沸数小时）来评估其胶合耐久性（煮沸-干燥循环试验）。

3. 检测仪器的原理和应用

3.1 加热与控温系统

• 原理： 通常采用电加热器（如浸入式加热管、电热套、电磁加热）对盛有去离子水的试验容器进行加热，通过温度传感器（如Pt100铂电阻）和PID温控器实现精确控温，维持液体的沸腾状态（通常接近100℃，具体取决于当地大气压，必要时可进行校正或使用带压力盖的容器实现高于100℃的试验条件）。

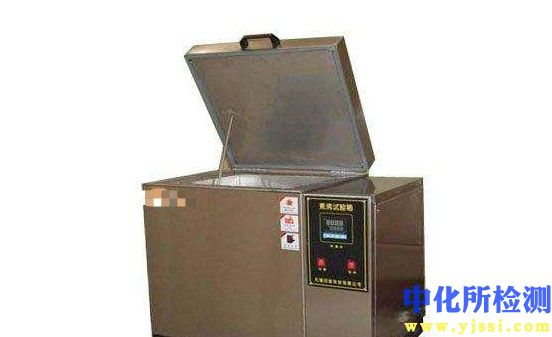

• 应用： 标准煮沸试验装置、带冷凝回流装置的煮沸器（防止水分过度蒸发和浓度变化）、多孔恒温水浴槽（用于批量平行试验）。

3.2 分析检测仪器

• 尺寸测量设备：

  • 游标卡尺/千分尺： 用于测量样品特定点的尺寸变化，精度高。

  • 影像测量仪/坐标测量机（CMM）： 用于复杂形状样品的非接触式精确尺寸测量。

• 质量测量设备：

  • 分析天平（精度0.1mg）： 用于精确称量样品煮沸前后的质量变化，是计算质量变化率的关键。

• 化学分析仪器：

  • pH计： 测量煮沸前后水样的酸碱度变化。

  • 电导率仪： 评估水中离子总溶出量。

  • 电感耦合等离子体质谱（ICP-MS）/原子吸收光谱（AAS）： 用于痕量金属元素溶出物的定量分析。

  • 高效液相色谱（HPLC）/气相色谱-质谱联用（GC-MS）： 用于有机溶出物（如增塑剂、抗氧化剂、单体）的定性和定量分析。

  • 总有机碳（TOC）分析仪： 快速测定水样中有机碳的总含量，用于可提取物的总量筛查。

• 物理性能测试仪器：

  • 万能材料试验机： 用于测试煮沸前后样品的力学性能（拉伸、弯曲、剥离等）。

  • 色差仪/光泽度计： 量化评估样品表面的颜色和光泽变化。

  • 超声C扫描检测系统： 无损检测复合材料或涂层在煮沸后内部是否存在分层、脱粘等缺陷。

3.3 辅助设备

• 干燥箱： 用于样品预处理和煮沸后的恒温干燥。

• 恒温恒湿箱： 用于样品测试前的标准环境状态调节（如23℃/50% RH）。

• 惰性材料容器： 硼硅酸盐玻璃烧杯、特氟龙烧杯等，确保试验过程无污染。

综上所述，煮沸试验是一种多学科交叉的经典测试方法，其有效实施依赖于对具体行业标准的严格遵循、对试验条件的精确控制以及对分析仪器原理的深刻理解和正确应用。
