锉削检测技术规范

锉削检测是一种利用标准锉刀对工件表面硬度进行快速、半定量判定的现场检验方法。其核心原理是通过锉刀与工件表面的相对滑动，根据锉削手感（如打滑、咬入程度）和工件表面留下的锉痕，来间接评估工件表面硬度范围。该方法简便快捷，但对操作者的经验依赖性强，主要用于工序间检验、热处理效果初步判定及不允许使用压痕法的成品件筛查。

1. 检测项目分类及技术要点

1.1 按检测目的分类

• 硬度范围判定： 判断工件硬度是否处于预定范围（如HRC 50-55）。使用一系列经过标定的、已知硬度的标准锉刀进行试锉，当被测件硬度与某标准锉刀硬度相近时，锉刀会轻微“打滑”或仅能锉下极少粉末；若工件硬度低于锉刀，则锉刀能明显咬入。

• 硬度均匀性检查： 检查同一工件不同部位或批量工件间的硬度一致性。使用同一把标准锉刀，在相同压力下锉削不同位置，通过对比锉削手感和锉痕深浅评估均匀性。

• 表面淬硬层鉴别： 区分硬化区与未硬化区（如渗碳层、感应淬火区）。硬化区锉刀打滑，未硬化区锉刀易咬入。

1.2 技术要点与操作规范

• 标准锉刀校准： 检测用锉刀必须为专用标准硬度锉刀，其硬度需定期（通常每半年或使用500次后）在基准硬度块上进行校准和标定。标准锉刀硬度标称值通常以洛氏硬度C标尺（HRC）为单位，常见规格为HRC 40、45、50、55、60、65等，间隔为5HRC。

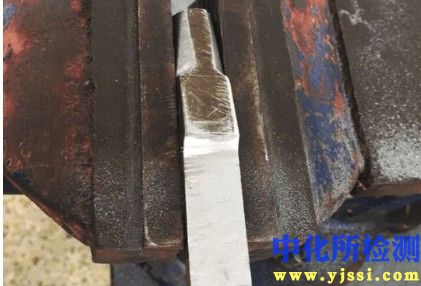

• 操作方法： 以约50N的力，将锉刀平稳地推向工件，锉削行程约为25mm。锉刀应保持清洁，无金属屑粘附。每次锉削应在工件边缘或非关键区域进行，且同一部位仅能锉一次，以避免因加工硬化影响判断。

• 结果判读：

  • “打滑”： 锉刀在表面滑动，几乎不留痕迹或仅有轻微亮线，表明工件硬度等于或高于锉刀标称硬度。

  • “轻微咬入”： 能锉下少量金属粉末，留下浅显锉痕，表明工件硬度略低于锉刀标称硬度（通常低约1-2HRC）。

  • “明显咬入”： 能顺畅锉下较多金属屑，留下深痕，表明工件硬度显著低于锉刀标称硬度（通常低5HRC以上）。

• 局限性声明： 该方法精度有限，通常判定误差在±2HRC以内，不能替代台式硬度计进行精确测量。仅适用于钢、铸铁等黑色金属，不适用于软金属（如铝、铜）及极硬材料（如硬质合金）。

2. 各行业检测范围的具体要求

2.1 机械制造与汽车行业

• 检测对象： 齿轮、轴类、模具、刀具、夹具、发动机曲轴/凸轮轴等关键部件。

• 具体要求：

  • 齿轮（渗碳/感应淬火）： 检测齿面及齿根淬硬层硬度，要求通常为HRC 58-63。使用HRC 60和65的锉刀进行快速筛查，确保齿面硬度达标且无软点。

  • 模具（热作/冷作模具钢）： 检测型腔表面硬度，热作模具通常要求HRC 40-50，冷作模具要求HRC 55-62。用于模具维修前的状态评估和热处理后的初步验收。

  • 批量零件抽检： 对热处理后的批量小件（如销子、垫块）进行快速全检或抽检，效率高。

2.2 工具与刀具制造

• 检测对象： 钻头、丝锥、铣刀、锯片等。

• 具体要求： 切削刃部硬度要求严格，高速钢刀具通常要求HRC 63-66。使用HRC 65的标准锉刀检查刃口，确保无因过热或回火不足导致的硬度不足。刀柄部分硬度较低，需用HRC 40-50的锉刀检查。

2.3 轨道交通与重型装备

• 检测对象： 车轮、车轴、履带板、大型齿轮、轧辊等。

• 具体要求：

  • 大型工件现场检测： 对于不便移动的工件，使用锉削法进行多点硬度均匀性检查。例如，火车车轮踏面硬度要求约为HB 320-380（约HRC 34-39），可使用HRC 35和40的锉刀辅助判断。

  • 焊接区域检查： 评估焊缝及热影响区的硬度，特别是对硬度有上限要求的场合（如防止氢致开裂），快速筛查是否存在过硬的马氏体组织。

2.4 航空航天（限制性使用）

• 检测对象： 某些非关键结构件、起落架辅助部件、工具。

• 具体要求： 应用极为谨慎，通常仅用于维修现场对非承力件的初步排查。禁止用于发动机关键旋转部件、主承力结构件等。任何锉削检测结果均需由便携式里氏或超声波硬度计进行复核确认，并留有记录。

3. 检测仪器的原理和应用

锉削检测的核心仪器是标准硬度锉刀套装。

3.1 基本构造与原理

• 材质： 采用高碳工具钢或合金工具钢制造，经过特殊热处理，使其硬度值稳定在标称值附近（偏差通常控制在±1HRC内）。

• 形状： 多为单纹扁锉或三角锉，刃部为细齿，以产生清晰的锉感并减少工件损伤。

• 原理： 基于金属材料硬度与抗塑性变形能力（此处表现为抗锉削能力）的正相关性。硬度更高的材料会使硬度较低的锉刀齿尖发生塑性变形或磨损，从而产生“打滑”现象。

3.2 校准与配套设备

• 基准硬度块： 由国家标准计量机构认证的洛氏或维氏硬度标准块，是校准标准锉刀的基准。校准时应选择与锉刀标称值接近的硬度块（如标称HRC 55的锉刀，使用HRC 55左右的硬度块）。

• 校准方法： 操作者在未知锉刀实际硬度的情况下，用其锉削已知精确硬度的基准块。通过对比手感与在基准块上的痕迹，反向验证和标定该锉刀的实际有效硬度值。此过程需由经验丰富的检测人员完成。

3.3 应用与注意事项

• 优势： 体积小、重量轻、无需电源、操作瞬间完成、成本极低、对工件表面破坏极小（微损）。

• 局限性：

  • 主观性强： 完全依赖操作者的技能和经验。

  • 半定量： 只能给出硬度范围，无法获得精确数值。

  • 材料限制： 对表面硬化层过薄（<0.5mm）的工件易误判。

  • 表面要求： 被测表面应相对平整、清洁，无锈蚀、油污及厚氧化皮。

• 标准依据： 操作可参考类似ASTM A833（比较硬度测试用标准硬度锉刀操作规程）等标准精神，但目前国内尚无专门针对锉削检测的国家标准，主要作为企业内部的工艺规程或作业指导书。
