电沉积检测技术内容

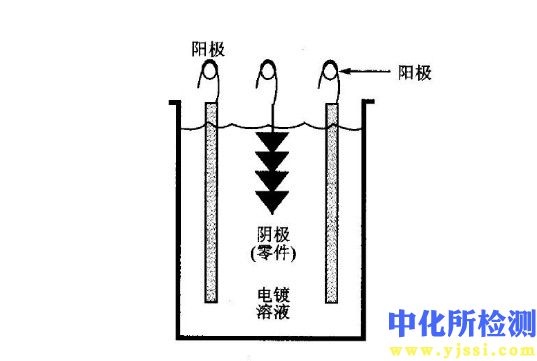

电沉积检测是一类对通过电化学方法（如电镀、电铸、阳极氧化等）在基体表面形成的金属或化合物覆层进行质量与性能评估的分析技术总称。其核心在于评估镀层是否满足设计要求的物理、化学及机械性能。

1. 检测项目分类及技术要点

电沉积检测主要分为四大类：镀层基本属性检测、机械性能检测、耐环境性能检测和化学成分与结构分析。

1.1 镀层基本属性检测

• 厚度测量：是关键质量指标。

  • 磁性法：适用于非磁性镀层（如镀锌、镀铬）在磁性基体（如钢铁）上的测量。使用磁性测厚仪，依据磁通量或磁引力变化计算厚度，要求基体平坦、光滑。

  • 涡流法：适用于非导电基体（如塑料）上的导电镀层，或导电基体上的非导电镀层（如阳极氧化膜）。基于涡流效应测量，受基体电导率和镀层材质影响。

  • 金相显微镜法：是仲裁方法。对镀层横截面进行镶嵌、研磨、抛光、侵蚀后，在显微镜下直接观测并测量，可同时观察镀层结构、孔隙和结合情况。

  • 库仑法（溶解法）：通过恒电流阳极溶解镀层，根据溶解时间和电流计算厚度。适用于单金属镀层（如锌、铜、镍），能测量局部小面积厚度。

  • X射线荧光法（XRF）：无损、快速，适用于贵金属镀层（如金、铑）及多层镀层（如Ni/Au）的成分与厚度分析。需标准样品校准。

• 孔隙率检测：

  • 贴滤纸法：将浸有测试溶液（如铁氰化钾+氯化钠）的滤纸贴于镀层表面，孔隙处的基体金属发生显色反应，通过计数单位面积上的斑点评价孔隙率。适用于阴极性镀层（如金、银、镍在钢铁上）。

  • 浸渍法：将试样浸入相应测试溶液中，观察表面显色斑点。

1.2 机械性能检测

• 结合强度（附着力）测试：

  • 划格/划痕试验：用硬质刀具在镀层上划出规定间距的网格，观察镀层是否从基体上剥离。常用标准如ASTM B571。

  • 弯曲试验：将试样反复弯曲或绕规定轴弯曲，直至基体断裂，检查镀层起皮、剥落情况。

  • 热震试验：将试样在高温（如200-300°C）保温后迅速淬入室温水中，利用热膨胀系数差异产生的应力检验结合力。

• 硬度测试：

  • 显微维氏硬度或努氏硬度：使用小负荷（通常10-200gf）硬度计测量镀层横截面或表面的硬度，反映镀层的耐磨性和机械强度。需避免基体影响。

• 内应力测试：

  • 弯曲阴极法：使用专用的应力测试仪，电沉积过程中薄金属阴极（悬臂梁）因镀层内应力而发生偏转，通过光学或电磁传感器测量偏转量计算应力值（单位为MPa，拉应力或压应力）。对电镀工艺优化至关重要。

1.3 耐环境性能检测

• 耐腐蚀性测试：

  • 中性盐雾试验（NSS）：依据ISO 9227 / ASTM B117，5% NaCl溶液，35°C连续喷雾，评估镀层（尤其是锌、镉、装饰铬）的耐蚀性和缺陷。常用评价指标为出现白色腐蚀产物（白锈）或基体红锈的时间。

  • 铜加速乙酸盐雾试验（CASS）：用于快速评估装饰性镀层（如铜-镍-铬体系）的耐蚀性，腐蚀性强于NSS。

  • 腐蚀膏试验（CORR）：模拟工业大气和手汗污染环境的加速试验。

• 耐磨性测试：采用Taber磨耗仪、落砂试验或摩擦轮试验，定量评估镀层的抗摩擦能力。

1.4 化学成分与结构分析

• 成分分析：采用能谱仪（EDS）与扫描电镜（SEM）联用，分析镀层微区成分；电感耦合等离子体发射光谱（ICP-OES）用于溶液或镀层溶解后的整体成分分析。

• 微观形貌与结构：使用SEM观察镀层表面及截面的形貌、晶粒尺寸、缺陷；使用X射线衍射（XRD）分析镀层的晶相结构、择优取向和内应力。

2. 各行业检测范围的具体要求

2.1 电子与半导体工业

• 要求：高精度、高可靠性、可焊性、接触电阻、高频性能。

• 检测重点：

  • 厚度与成分：连接器镀金层厚度（通常0.1-1.27 μm）、金纯度（如99.7%以上）、底层镍层厚度及磷含量（防止扩散）。

  • 孔隙率：极高要求，防止底层腐蚀导致接触失效。

  • 可焊性：对锡或锡合金镀层进行润湿平衡试验。

  • Wire Bonding性能：对芯片键合区的镀金层进行剪切力测试。

2.2 汽车工业

• 要求：高耐腐蚀性、耐磨性、外观及机械强度。

• 检测重点：

  • 耐腐蚀性：对紧固件、车身件镀锌层进行盐雾试验，要求白锈≥72小时，红锈≥240小时（根据标准如ISO 9227或车企标准）。

  • 组合测试：如“循环腐蚀试验（CCT）”，包含盐雾、干燥、潮湿多个循环，更接近实际环境。

  • 镀层厚度：底盘件镀锌层要求8-25 μm不等；硬铬镀层用于活塞杆，厚度可达20-100 μm，需严格控制硬度与孔隙率。

2.3 航空航天工业

• 要求：极端环境耐受性、高可靠性、抗疲劳、符合严格标准（如AMS、MIL）。

• 检测重点：

  • 高强度钢上镀镉/镀锌：严格进行氢脆检测（如持久载荷试验）。镀层后需进行除氢处理。

  • 硬质阳极氧化：用于铝合金表面，测量膜厚（可达50 μm以上）、硬度（>400 HV）、封孔质量（如酸溶解失重法）。

  • 镀层成分与杂质：严格控制，如航空发动机部件上的镀铂、镀铑层。

2.4 通用五金与装饰性电镀

• 要求：外观、装饰性、基本的耐腐蚀和耐磨性。

• 检测重点：

  • CASS试验：快速评价铜-镍-铬或多层镍装饰镀层的耐蚀性。

  • 结合力：常规划格、弯曲测试。

  • 厚度：确保最低局部厚度满足ISO 1456（装饰性镀镍铬）等标准要求。

  • 微型开裂/微孔铬试验：通过电化学或显微镜方法评估，以提升耐蚀性。

3. 检测仪器的原理和应用

3.1 镀层测厚仪

• 原理：

  • 磁性感应原理：探头内的永磁铁或电磁铁产生磁场，测量其与磁性基体间因非磁性镀层存在而改变的磁通量或磁引力。

  • 涡流原理：探头内的高频线圈产生交变磁场，在导电体（镀层或基体）中感应出涡流，该涡流又反作用于探头线圈，改变其阻抗。镀层厚度不同，阻抗变化不同。

• 应用：现场快速、无损测量。磁性法用于钢铁基体上的Zn、Cr、Cu、油漆等；涡流法用于铝、铜、不锈钢基体上的阳极氧化膜、油漆、塑料涂层等。

3.2 电镀应力测试仪

• 原理：基于弯曲阴极法（Spiral Contractometer或Strip Stress Tester）。一种是将金属薄片（应变片）作为阴极，电沉积时应力使其弯曲，通过位移传感器测量；另一种是使用螺旋形金属管作为阴极，应力使其旋转，通过光学系统测量转角。根据材料的弹性模量和偏转量，利用Stoney公式等计算应力。

• 应用：实时监控电镀液添加剂（如光亮剂、整平剂）比例、杂质含量、工艺参数（温度、电流密度）对镀层内应力的影响，优化工艺防止镀层开裂或起泡。

3.3 盐雾试验箱

• 原理：将一定浓度的氯化钠溶液（或其他介质）通过压缩空气雾化，形成均匀的腐蚀性盐雾，在恒温箱内沉降到试样表面。通过控制溶液pH值、浓度、箱内温度、饱和塔温度（影响喷雾湿度）和沉降量来标准化加速腐蚀过程。

• 应用：广泛用于评价金属镀层和无机涂层的耐腐蚀性能，是质量控制和材料比对的核心设备。

3.4 扫描电子显微镜（SEM）与能谱仪（EDS）

• 原理：SEM利用聚焦电子束扫描样品表面，激发产生二次电子、背散射电子等信号成像，分辨率可达纳米级。EDS检测被激发的特征X射线，进行元素定性与半定量分析。

• 应用：

  • 形貌分析：观察镀层结晶形态、裂纹、孔隙、剥落等缺陷。

  • 截面分析：测量精确厚度，观察多层结构、界面扩散、结合状况。

  • 微区成分：分析镀层杂质、异色点成分、腐蚀产物成分。

3.5 X射线荧光光谱仪（XRF）

• 原理：用高能X射线照射样品，激发镀层和基体原子产生特征X射线荧光，通过探测器分析荧光光谱的波长和强度，从而确定元素种类和含量（或厚度）。

• 应用：对贵金属镀层（Au, Ag, Pt, Pd, Rh等）进行快速、无损的成分分析和厚度测量，尤其适用于电子元器件、珠宝饰品等。可分析多层镀层（如Ni/Pd/Au）中各层厚度。
