电泳沉积检测技术

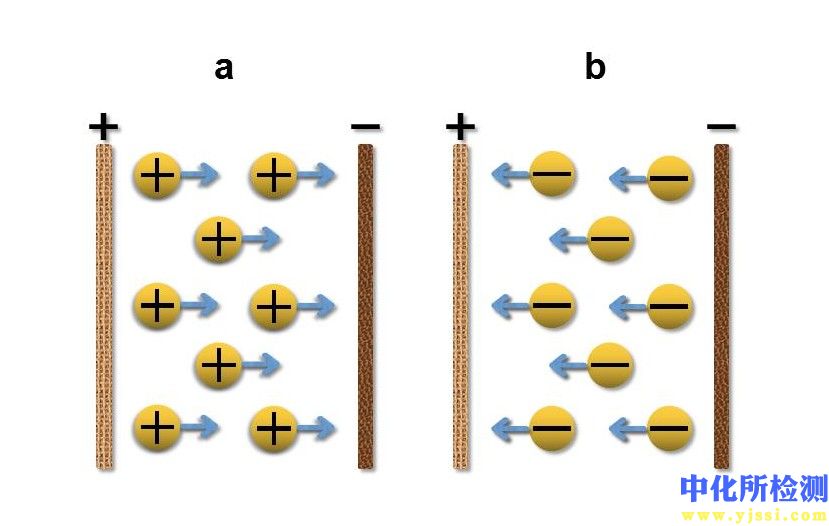

电泳沉积是一种利用电场驱动胶体颗粒（通常尺寸为纳米至微米级）在电极表面定向移动并沉积形成涂层的表面工程技术。检测是评估沉积过程稳定性、涂层性能及最终产品质量的核心环节。

1. 检测项目分类及技术要点

电泳沉积检测可分为过程监控、涂层物理性能表征和涂层化学/电化学性能分析三大类。

A. 过程监控检测项目

• 电泳液特性分析：

  • 固体含量：采用重量法（GB/T 1725），于105-110℃烘干至恒重计算。是控制沉积量和涂层厚度的关键参数。

  • pH值与电导率：使用精密pH计和电导率仪在线或离线测量。pH影响分散稳定性，电导率直接关联沉积速率和能耗。通常需控制在±0.2和±5%的波动范围内。

  • Zeta电位：通过动态光散射电位仪测定。绝对值越高（通常>|30| mV），体系静电稳定性越好，是预测分散体稳定性和沉积效率的核心指标。

  • 溶剂含量：采用气相色谱法（GC）测定，影响涂层的流平性和最终外观。

• 沉积过程参数监控：

  • 库仑效率：记录沉积过程消耗的电量（库仑），并与沉积干膜质量关联。是评估沉积过程能量利用效率和工艺稳定性的重要指标。

  • 电流-时间/电压-时间曲线：实时监测。恒电压模式下，电流衰减曲线可反映沉积层绝缘性的增长；恒电流模式下，电压上升曲线可用于判断沉积终点。

B. 涂层物理性能表征

• 形貌与结构：

  • 厚度：使用磁性测厚仪（钢铁基体）或涡流测厚仪（非铁金属基体）（ISO 2178, ISO 2360），千分尺（ASTM D1005）或扫描电子显微镜（SEM）截面观测。控制精度通常需在±1-2μm。

  • 表面形貌与微观结构：采用SEM观察表面及截面形貌，原子力显微镜（AFM）分析表面粗糙度（Ra, Rz）。

  • 孔隙率：可通过电化学阻抗谱（EIS）拟合、亚铁盐测试（对阴极电泳）或图像分析法（基于SEM照片）进行评估。

• 力学与附着性能：

  • 附着力：划格法（ASTM D3359， 0-5级，0级最优）或划痕法测试。

  • 硬度：铅笔硬度（ASTM D3363）或显微压痕硬度。

  • 内应力：可通过基板曲率法（Stoney方程）进行测量，对厚膜和功能性涂层尤为重要。

C. 涂层化学/电化学性能分析

• 耐腐蚀性：

  • 盐雾试验：中性盐雾（NSS）、乙酸盐雾（AASS）或铜加速乙酸盐雾（CASS）测试（ASTM B117, ISO 9227），评估起泡、锈蚀程度。

  • 电化学测试：电化学阻抗谱（EIS）和动电位极化（Tafel曲线），用于定量分析涂层电阻、电容以及腐蚀电流密度等。

• 组成与化学状态：

  • 傅里叶变换红外光谱（FT-IR）：分析涂层中有机官能团及固化程度。

  • X射线光电子能谱（XPS）：分析涂层表面元素组成及化学价态。

  • X射线衍射（XRD）：分析涂层中晶相组成（适用于陶瓷或复合涂层）。

2. 各行业检测范围的具体要求

• 汽车工业：

  • 检测重点在于极致耐腐蚀性与外观。阴极电泳（CED）涂层是车身防锈的核心。要求通过>720小时中性盐雾试验无单边扩蚀<2mm，划痕处不起泡。涂层厚度均匀（通常18-25μm），外观需无流挂、缩孔等缺陷。电泳液要求极低的杂质离子含量（如Na⁺, K⁺, Cl⁻等需控制在ppm级）。

• 航空航天：

  • 强调涂层的功能性与轻量化。除耐蚀性外，需检测涂层的耐化学介质性（如液压油、燃油）、耐温变性以及与后续涂层（如底漆、面漆）的兼容性。对于复合涂层（如含纳米粒子），需重点评估其耐磨、导电或隔热等特定性能。

• 生物医用材料：

  • 针对羟基磷灰石（HA）、壳聚糖等生物涂层的沉积，检测核心是生物相容性与涂层结构。需检测涂层的相纯度（XRD）、Ca/P比（EDS），以及在模拟体液（SBF）中的降解速率和生物活性（表面磷灰石沉积能力）。涂层多孔结构的孔隙率、连通性及力学强度是关键指标。

• 能源与电子器件：

  • 包括燃料电池催化剂层、固体氧化物燃料电池电解质层、锂离子电池电极等。检测侧重于电化学性能与微观结构。需精确测量涂层厚度均匀性、孔隙率与孔隙分布（压汞法或图像分析）、离子/电子电导率（电化学阻抗谱）以及电化学活性面积（循环伏安法）。

• 一般工业与防腐：

  • 如五金、建材、家电等，更注重成本与基本防护。检测项目相对简化，但盐雾试验（通常240-500小时）、附着力、厚度等基本项目必须达标，外观需满足商业要求。

3. 检测仪器的原理和应用

• 电化学工作站：

  • 原理：通过向工作电极（带涂层的样品）施加小幅值交流扰动信号（EIS）或线性扫描电压（极化曲线），测量其电流响应。

  • 应用：EIS用于无损评估涂层防护性能，通过等效电路拟合可得涂层电阻、孔隙电阻、双电层电容等参数。动电位极化用于测定涂层破损后的腐蚀电流密度。计时电流/电位法用于实时监控沉积过程。

• 扫描电子显微镜（SEM）与能谱仪（EDS）：

  • 原理：SEM利用聚焦电子束扫描样品表面，激发二次电子、背散射电子成像；EDS分析特征X射线进行元素定性定量分析。

  • 应用：观察涂层表面及截面的微观形貌、均匀性、致密性、缺陷（裂纹、孔隙）；结合EDS分析涂层元素分布及杂质。

• Zeta电位及纳米粒度分析仪：

  • 原理：主要基于激光多普勒电泳法，测量分散颗粒在电场中的迁移速度，通过亨利方程计算Zeta电位；动态光散射（DLS）分析颗粒尺寸分布。

  • 应用：评估电泳液的分散稳定性，优化pH及添加剂；监控颗粒粒径分布，确保沉积涂层均匀性。

• 测厚仪（磁性/涡流）：

  • 原理：磁性测厚仪基于磁通量变化测量非磁性涂层在钢铁基体上的厚度；涡流测厚仪基于涡流效应测量非导电涂层在非铁金属基体上的厚度。

  • 应用：生产线在线或离线快速、无损测量涂层厚度，是工艺控制最常用工具。

• 盐雾试验箱：

  • 原理：在密闭箱体内，将氯化钠溶液雾化，创造均匀的腐蚀环境，加速模拟涂层在恶劣环境下的耐蚀失效过程。

  • 应用：标准化评价涂层体系的长期防腐蚀性能，是汽车、建材等行业必检项目。

• 傅里叶变换红外光谱仪（FT-IR）：

  • 原理：测量材料对红外光的吸收，得到分子中化学键或官能团的特征振动谱图。

  • 应用：定性分析涂层中有机组分，监测电泳漆膜的固化交联程度（通过特征峰如羰基、环氧基的强度变化）。
