裂隙试验技术内容

一、 检测项目分类及技术要点

裂隙试验旨在量化评估材料、构件或结构中裂纹的几何特征、扩展行为及力学影响，主要分为以下三类：

1. 裂纹几何特征检测

• 表面裂纹检测：

  • 技术要点： 测量裂纹长度、宽度、深度及分布模式。表面裂纹宽度通常使用读数显微镜或裂纹测宽仪进行测量，精度要求通常达到0.01 mm。深度测量可采用超声表面波法或渗透法配合剖切验证。对于复杂网状裂纹，需记录其密度（单位面积内的裂纹总长度）和形态学分类。

• 内部裂纹检测：

  • 技术要点： 主要依赖无损检测技术。超声检测（UT） 通过裂纹对声波的反射和衍射信号来定位并估算其尺寸（如通过衍射时差法TOFD测量高度）。射线检测（RT） 适用于检测体积型缺陷及具有一定开口的裂纹，其检出能力与裂纹走向、宽度及射线角度密切相关。工业CT 可获取裂纹的三维形貌，精度可达微米级。

2. 裂纹扩展行为监测

• 疲劳裂纹扩展速率（da/dN）测试：

  • 技术要点： 遵循ASTM E647或GB/T 6398标准。使用紧凑拉伸（CT）或中心裂纹拉伸（CCT）标准试样，在疲劳试验机上施加恒幅或变幅载荷。裂纹长度监测是关键，常用方法包括柔度法（通过测量试样裂纹嘴张开位移与载荷关系反推裂纹长度）、直流电位降法（DCPD） 或交流电位降法（ACPD）（通过裂纹两侧电位变化测量裂纹扩展，分辨率可达0.01 mm）。最终数据处理获得da/dN-ΔK（应力强度因子幅）曲线。

• 应力腐蚀开裂（SCC）与腐蚀疲劳试验：

  • 技术要点： 在特定腐蚀环境中施加静态或交变载荷。监测裂纹萌生时间及扩展速率。需精确控制环境参数（如溶液成分、pH值、温度、电位）。常用预裂纹试样，裂纹扩展监测同样依赖电位降法或定期卸载使用光学/复型法观测。

3. 断裂力学参量测试

• 断裂韧性（K_IC, J_IC, CTOD）测试：

  • 技术要点： 依据ASTM E1820、ISO 12135等标准。使用预裂纹试样进行三点弯曲或拉伸试验，同步记录载荷（P）-裂纹嘴张开位移（V）曲线。J积分计算需通过载荷-位移曲线下的功及裂纹扩展量进行。裂纹尖端张开位移（CTOD） 通常由测得的张开位移通过标准公式换算得到。试验后需对试样断口进行热着色或疲劳二次预制以标记裂纹前缘，精确测量初始及最终裂纹长度。

二、 各行业检测范围的具体要求

1. 金属材料与结构（航空航天、能源、特种设备）

• 要求： 极高可靠性与定量化。航空航天领域重点关注疲劳裂纹扩展门槛值（ΔK_th） 及在谱载荷下的扩展行为，材料常为钛合金、高强度铝合金等。能源行业（如核电压力容器、管道）侧重高温环境下的断裂韧性及应力腐蚀开裂敏感性评估，需模拟服役环境（高温高压水）。特种设备（锅炉、压力容器）按相关安全技术规范（如NB/T 47013）执行，对表面裂纹的深度与长度有严格验收标准。

2. 土木工程（混凝土结构）

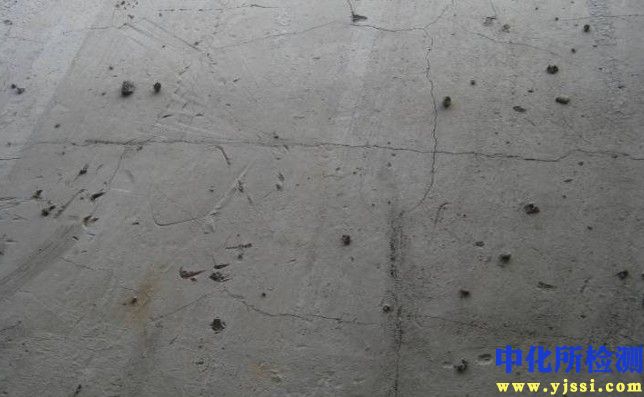

• 要求： 关注宏观裂缝对结构性能的影响。检测包括裂缝位置、走向、长度、宽度（动态与静态）及深度。宽度监测需区分表面宽度与实际最大宽度，深度检测常用超声波法（基于声时、波幅变化）或钻孔取芯法验证。对于活性裂缝，需进行长期监测，使用振弦式或光纤光栅裂缝计记录其随温度、荷载变化的张开/闭合动态。

3. 地质与岩土工程

• 要求： 关注岩体裂隙的产状（走向、倾向、倾角）、间距、张开度、充填情况及连通率。野外调查采用测线法或统计窗法进行裂隙网络统计分析，获取裂隙密度、岩石质量指标（RQD）。室内岩石试验包括巴西劈裂试验间接评估抗拉强度，以及对含裂隙岩样进行直剪试验或三轴压缩试验，研究裂隙对岩体强度和渗流的影响。

4. 电子与半导体行业

• 要求： 微观尺度裂纹检测。关注芯片封装材料、焊点、陶瓷基板中的微裂纹。常用扫描声学显微镜（SAM） 利用超声波在材料界面反射差异检测内部分层与裂纹，分辨率可达微米级。X射线显微镜用于检测焊点内部裂纹。对脆性材料（如硅片）使用微力学测试仪进行弯曲或拉伸试验，研究其断裂行为。

三、 检测仪器的原理和应用

1. 光学与视频显微镜

• 原理： 利用可见光及光学放大系统成像。

• 应用： 用于材料表面裂纹的初步观察和宽度测量（带刻度目镜或数字图像分析）。长工作距离显微镜可用于原位监测试验过程中的裂纹萌生。

2. 扫描电子显微镜（SEM）

• 原理： 利用聚焦电子束扫描样品，激发二次电子、背散射电子等信号成像。

• 应用： 观察裂纹的微观形貌、起源点（如夹杂物、晶界）及断口特征（解理、韧窝等），进行断裂机理分析。配合能谱仪（EDS）可分析裂纹路径上的元素分布。

3. 超声检测（UT）仪器

• 原理： 压电换能器发射高频声波（通常0.5-25 MHz），声波在遇到裂纹等不连续界面时发生反射、折射和衍射，通过接收和分析回波信号进行检测。

• 应用： 脉冲反射法用于裂纹的定位和定量（当量法）。衍射时差法（TOFD） 利用裂纹尖端的衍射波精确测量裂纹自身高度，特别适用于焊缝检测。相控阵超声（PAUT） 通过电子控制声束聚焦和扫查，可实现复杂几何区域裂纹的快速成像（S扫、C扫）。

4. 声发射（AE）检测仪

• 原理： 监测材料在受力过程中因裂纹扩展、塑性变形等释放出的瞬态弹性波。

• 应用： 动态、实时监测裂纹的萌生和扩展活动。通过分析声发射信号的幅值、计数率、能量、定位等参数，可评估裂纹的活性及其严重程度。常用于压力容器检验、复合材料损伤监测和大型结构疲劳试验。

5. 数字图像相关（DIC）系统

• 原理： 通过对比材料表面散斑图案在变形前后的数字图像，运用相关算法计算全场位移和应变。

• 应用： 非接触式全场测量。可直观显示裂纹尖端的应变集中区，精确计算裂纹嘴张开位移，并可通过位移场反演计算应力强度因子等断裂参量。适用于从金属到复合材料等多种材料的断裂过程研究。

6. 断裂力学试验系统

• 集成系统： 包括高刚度伺服液压或电动试验机、高精度载荷传感器、夹式引伸计或激光位移计（用于测量裂纹张开位移）、以及电位计裂纹监测单元。系统由计算机控制，能精确执行标准断裂韧性、疲劳裂纹扩展等试验规程，并自动采集、处理数据。
