马丁耐热试验技术内容

一、 检测项目分类及技术要点

马丁耐热试验是一种静态弯曲负荷下测定塑料、橡胶等高分子材料耐热性的方法。其核心是测定在一定的弯曲应力及匀速升温条件下，试样达到规定弯曲变形量时的温度，即马丁耐热温度（单位：℃）。

1. 主要检测项目：

• 马丁耐热温度： 核心检测指标，指试样在（50±2）℃/h的升温速率下，承受规定弯曲应力（通常为5.0 MPa或根据材料标准调整），其末端弯曲下降达6mm时的温度。

• 热变形特性曲线： 记录温度-变形量曲线，可分析材料在升温过程中的软化趋势。

2. 技术要点：

• 试样制备： 标准试样尺寸为（120±2）mm ×（15±0.2）mm ×（10±0.2）mm的长条状。试样应平整、无气泡、裂纹和机械损伤，加工后需进行状态调节（通常为23℃/50%RH下处理40小时以上）。

• 施加应力计算： 弯曲应力σ（单位：MPa）根据公式σ = P * L / (2 * W * h²)计算并调节负荷砝码。其中，P为施加的静负荷（N），L为支座间跨距（100±1 mm），W为试样宽度（mm），h为试样厚度（mm）。标准试验应力通常为5.0 MPa或1.8 MPa。

• 试验流程：
  a. 安装试样于支座，调整变形指示器零点。
  b. 施加计算好的静负荷。
  c. 以（50±2）℃/h的速率匀速升温，起始温度通常低于预期马丁耐热温度至少50℃。
  d. 持续监测试样末端弯曲变形，当其下降（6.0±0.1）mm时，立即记录此时油浴的温度，即为该试样的马丁耐热温度。
  e. 同组试样至少测试3个，取算术平均值作为结果。

• 关键控制点：

  • 升温速率均匀性： 必须严格控制在（50±2）℃/h，速率偏差将导致结果显著偏离。

  • 应力准确性： 砝码质量、杠杆臂比、试样尺寸测量必须精确。

  • 温度测量： 测温元件（如水银温度计或热电偶）应贴近试样中部，且响应迅速。

  • 环境与介质： 试验通常在硅油或变压器油等热媒中进行，确保传热均匀。需注意热媒的闪点应高于试验终温。

二、 各行业检测范围的具体要求

马丁耐热试验广泛应用于评估非金属材料（主要是热固性塑料、纤维增强塑料及部分耐热热塑性塑料）的短期热变形性能，其结果常用于材料筛选、质量控制及验收。

1. 电工行业：

• 范围： 电器外壳、接线盒、绝缘支架、开关插座等热固性塑料部件（如酚醛树脂、氨基树脂、不饱和聚酯等）。

• 要求： 重点考核材料在长期工作温度下的形状稳定性。相关标准如GB/T 1408（电工绝缘材料试验方法）常引用此方法。要求材料马丁耐热温度通常高于部件工作温度一定余量（如15-30℃）。

2. 电子与家电行业：

• 范围： 线圈骨架、继电器基座、微波炉内部件、电熨斗手柄等。

• 要求： 除基础耐热温度外，可能要求在不同应力水平下测试，以评估其在装配应力或轻微过载下的热稳定性。对阻燃材料的耐热性有特定要求。

3. 汽车与轨道交通行业：

• 范围： 发动机舱内非金属部件（如传感器护套）、电器盒、内饰用热固性复合材料。

• 要求： 标准如GB/T 8815（电线电缆用软聚氯乙烯塑料）中可能包含耐热试验。要求马丁耐热温度需满足特定环境温度等级（如85℃, 105℃, 125℃等），且材料需通过热老化后的耐热性测试。

4. 建材与工业配件：

• 范围： 玻璃纤维增强塑料（GFRP）、工业用热固性模塑料。

• 要求： 针对增强塑料，如GB/T 1449（玻璃纤维增强塑料弯曲性能试验方法）相关标准，可能规定更厚的试样或特定的弯曲应力。结果用于评估其在温热环境下的承载能力保持率。

注意事项： 马丁耐热温度并非材料长期使用温度上限，也不代表其热分解温度。它主要反映材料在特定短时负荷下的抗热变形能力。对于热塑性塑料（如PP, PE），其马丁耐热温度通常较低且接近其维卡软化点，因此应用较少，更多采用热变形温度（HDT）测试。

三、 检测仪器的原理和应用

1. 仪器原理：
马丁耐热试验仪基于等速升温下的静态三点弯曲受力模型。核心原理是：将试样置于跨距为L的两水平支座上，通过杠杆-砝码系统在试样中部上方施加一个恒定的垂直静弯曲力（产生固定弯曲应力σ）。整个装置浸没在可匀速升温的油浴中。随着油浴温度以恒定速率上升，试样模量因热软化而下降，在恒定应力作用下，其弯曲变形逐渐增大。当试样自由端的变形量达到规定值（6mm）时，此时的油浴温度即被定义为马丁耐热温度。

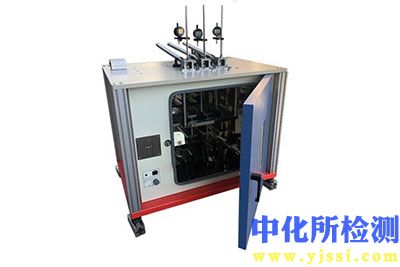

2. 仪器主要构成及应用：

• 负荷施加系统： 包括刚性杠杆、可调刀口、砝码。用于精确产生并保持试样所受的弯曲力矩。应用时需根据试样尺寸和目标应力精确计算并配平砝码。

• 加热与温控系统： 包含加热器、搅拌器、温度传感器和程序控温装置。必须确保油浴温度场均匀（温差≤1℃），并能严格按照（50±2）℃/h线性升温。这是数据可比性的关键。

• 变形测量系统： 通常采用百分表或位移传感器，精度不低于0.01mm，用于实时监测试样末端的挠度变化。到达设定变形量时需能触发记录或报警。

• 试样架与油浴槽： 试样架需耐热、耐腐蚀，支座跨距可精确调节（通常100mm）。油浴槽容积足够，热媒应清洁、稳定、对试样无影响。

• 数据记录系统： 现代仪器集成温度传感器和位移传感器，自动绘制温度-变形曲线，并精确判定、记录马丁耐热温度。

3. 仪器应用要点：

• 校准与验证： 定期使用标准测温装置校准温度系统，使用标准砝码校准负荷系统，并可使用已知性能的标准参照材料进行结果复现性验证。

• 安全操作： 热媒加热有火灾风险，需有超温保护。高温操作防止烫伤。热媒蒸气需妥善处理。

• 局限性认知： 仪器测得的结果是特定条件下的相对比较值。不同应力水平、试样厚度、升温速率会得出不同结果。因此，报告必须注明试验条件（如弯曲应力值）。它不能直接用于预测材料的长期热老化性能或高温下的承载寿命。
