压力循环试验

压力循环试验是一种评估产品或材料在交变压力载荷下结构完整性、疲劳寿命和密封性能的可靠性测试方法。其核心是通过在试样内部或外部施加周期性变化的压力，模拟实际工况中的压力波动，以诱发潜在失效。

1. 检测项目分类及技术要点

压力循环试验主要分为以下几类，每类有其特定的技术要点：

1.1 疲劳寿命试验

• 技术要点：确定试件在指定压力幅值下，直至出现泄漏或破裂所能承受的循环次数（疲劳寿命）。关键在于压力波形（通常为正弦波、三角波或梯形波）、峰值压力、谷值压力（压力比R= Pmin/Pmax）、循环频率以及试验介质的控制。介质可为液压油、水或气体。试验需依据标准（如ASTM E8, ISO 11439）进行，并记录S-N曲线（应力-寿命曲线）。

1.2 压力脉冲试验

• 技术要点：模拟系统快速升压-稳压-快速卸压的冲击过程。技术要点在于压力上升时间、保压时间、卸压时间及脉冲波形形状的精确控制。峰值压力通常为额定工作压力的1.25至2.5倍。重点关注试件在高压冲击下的累积损伤和密封件的性能衰减。

1.3 爆破压力试验

• 技术要点：属于破坏性试验，旨在测定试件能承受而不发生破裂的最大静压。试验时压力需以恒定速率平稳递增，直至试件失效。关键数据为爆破压力值，其与最小额定爆破压力（MRBP）的比值用于评估安全裕度。

1.4 密封性能试验（含交变压力下的泄漏检测）

• 技术要点：在压力循环过程中或特定循环间隔后，检测试件的泄漏率。技术要点包括泄漏检测方法的选择（直接浸水检漏、压降法、氦质谱检漏等）、检测灵敏度（如标准状态下漏率≤ 1×10^-6 mbar·L/s）以及循环压力对密封面“呼吸效应”的影响评估。

1.5 压力循环后的性能验证

• 技术要点：完成规定次数（如10,000次、100,000次）的压力循环后，对试件进行尺寸测量、目视检查、无损检测（如X射线、渗透检测）以及最终的功能/强度测试，评估其性能衰减程度。

2. 各行业检测范围的具体要求

不同行业因产品应用场景和安全标准差异，对压力循环试验的要求显著不同。

2.1 汽车行业（燃油系统、制动系统、电池包冷却系统）

• 要求：通常依据SAE、ISO、GB标准。例如，燃油管路需进行脉冲压力试验，压力范围可从-0.8 bar至5 bar（甚至更高），介质为汽油或参考液体，温度在-40°C至120°C间交变，循环次数可达数十万次。电动汽车电池包液冷板要求进行内部液压脉冲试验，压力脉冲峰值常为工作压力的1.3-1.5倍，循环次数数万至十五万次不等，以验证其长期密封可靠性。

2.2 航空航天（液压管路、燃油系统、氧气系统）

• 要求：标准严格，如遵循SAE AS 4059、MIL-STD-1522等。试验压力高，精度要求极高。例如，飞机液压管路需进行高频压力脉冲试验（峰值压力可达系统工作压力的1.5倍，频率可达1.5 Hz以上），循环次数通常要求≥ 100,000次，并在试验前后进行爆破压力验证。所有试验需在温控环境箱中进行，模拟高空低温或发动机附近高温环境。

2.3 石油天然气与能源（管道、阀门、井口设备）

• 要求：遵循API 6A、API 17G、ASME B31.3等标准。侧重于高压、高强度试验。例如，水下采油树阀门需进行高压气体（通常为氮气）和液体的压力循环试验，压力等级可达15,000 psi (103.4 MPa) 或更高，循环次数从数百次到数千次，并需进行全通径压力试验。要求实时监测位移和应变。

2.4 医疗设备（介入导管、包装容器、无菌屏障系统）

• 要求：遵循ISO 10555（血管内导管）、ISO 11607（最终灭菌医疗器械包装）等。试验压力相对较低但精度和卫生要求高。例如，球囊扩张导管需进行充盈-卸压疲劳试验，在额定爆破压力（RBP）以下进行数千次循环，验证其疲劳安全系数。预充式注射器包装需进行模拟运输过程的压力差循环试验，以评估密封完整性。

2.5 消费电子（防水设备）

• 要求：常依据IEC 60529（IP防护等级）进行气压差测试模拟，或企业自定义的液体压力循环测试。例如，智能手表防水测试可能包括在1-2 bar压力下进行多次压力循环，结合温度变化，随后立即进行功能检查和泄漏检测。

2.6 燃气与压力容器

• 要求：遵循GB/T 9252、ISO 11439、DOT标准等。对液化石油气钢瓶、车用压缩天然气瓶等进行水压循环试验（通常为水压），压力循环上限为工作压力（或试验压力），循环次数要求数万次（如CNG气瓶要求≥ 12,500次），试验后需进行爆破试验，其爆破压力不得低于规定值。

3. 检测仪器的原理和应用

压力循环试验系统的核心是精密、可靠的压力发生与控制系统。

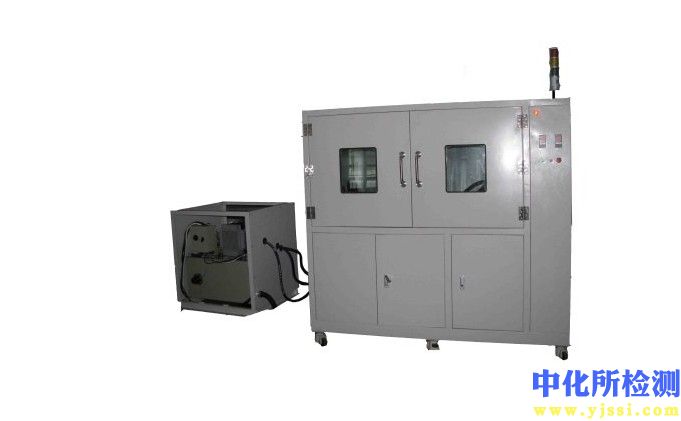

3.1 系统组成与原理

• 压力发生单元：

  • 液压系统：采用伺服电机驱动柱塞泵或增压器，通过闭环伺服控制，产生高精度、高压力的液体压力。原理基于帕斯卡定律，输出压力稳定、可控，适用于高压、大流量、高循环频率的液体测试。

  • 气压系统：使用空气压缩机结合比例阀或伺服气动阀，或气体增压器。适用于气体介质测试或低压液体测试。响应速度快，但压缩性导致高压控制精度和能量效率低于液压系统。

• 压力控制与测量单元：

  • 伺服控制器与比例阀/伺服阀：核心控制部件。接收程序设定的压力波形指令，与高精度压力传感器（如压阻式、应变式传感器）反馈的实际压力信号进行实时比较，通过PID或更高级算法驱动控制阀，实现压力的精确闭环控制。

  • 压力传感器：将物理压力信号转换为电信号。要求精度高（通常优于±0.25% FS）、长期稳定性好、响应速度快。

• 数据采集与监控系统（SCADA）：实时采集压力、温度、循环次数、泄漏率等参数，绘制压力-时间曲线，记录数据，并设有超压、泄漏、破裂等安全联锁保护功能。

• 试验介质与环境箱：介质温控系统确保试验在标准温度下进行；环境箱可提供高低温（-70°C至+180°C）环境，进行温压综合循环试验。

3.2 应用要点

• 仪器选型：根据试验介质（液体/气体）、压力范围（真空至超高压）、循环频率（0.01 Hz至数Hz）、波形保真度、精度要求（压力控制精度通常需在±1% FS内）选择液压或气动系统。

• 夹具与管路设计：夹具需确保试件安装牢固、密封可靠，且不对试件产生额外的应力集中。管路应尽量减少死容积，以提高系统响应速度和压力控制精度。

• 安全防护：必须配备防爆箱或安全护罩，以应对试件可能发生的爆破；系统应有泄压阀和多级安全压力开关。

• 校准与验证：压力传感器、温度传感器及整个控制系统需定期依据国家或国际标准（如ISO/IEC 17025）进行溯源校准，确保测试数据的准确性和可靠性。
