压裂性分析技术

压裂性分析是评价材料、零部件或结构在静态或动态载荷下发生脆性断裂倾向的关键技术。其核心在于测定材料的断裂韧性，评估缺陷对结构完整性的影响，并预测临界断裂条件。该分析广泛应用于确保航空航天、能源电力、重型机械及齐全材料研发等领域的安全性与可靠性。

1. 检测项目分类及技术要点

压裂性分析主要分为线弹性断裂力学和弹塑性断裂力学两大范畴，具体检测项目及要点如下：

1.1 线弹性断裂韧性测试

• 关键参数：应力强度因子临界值（K_Ic、K_IIc、K_IIIc）。

• 技术要点：

  • 试样制备：需预制疲劳裂纹，确保裂纹尖端尖锐。常用标准试样包括紧凑拉伸试样（CT）、单边缺口三点弯曲试样（SENB）。

  • 测试条件：通常要求满足平面应变和小范围屈服条件，适用于高强钢、铝合金、陶瓷等脆性材料。

  • 有效性判定：根据ASTM E399等标准，需验证载荷-位移曲线、裂纹尺寸（a/W应在0.45-0.55之间）及试样厚度B ≥ 2.5(K_Ic/σ_ys)²，以确保K_Ic值的有效性。

1.2 弹塑性断裂韧性测试

• 关键参数：裂纹尖端张开位移（CTOD，δ_c）、J积分临界值（J_Ic）。

• 技术要点：

  • 适用范围：针对中低强度、高韧性材料（如管线钢、压力容器用钢），在发生显著塑性变形后断裂的情况。

  • J积分测试：通过多条试样或单试样法（如卸载柔度法）获取J_R阻力曲线，确定启裂韧性J_Ic。需遵循ASTM E1820标准。

  • CTOD测试：通过测量裂纹嘴张开位移（CMOD）换算得到裂纹尖端位移。常用标准为BS 7448或ISO 12135。

1.3 动态断裂韧性测试

• 关键参数：动态应力强度因子（K_Id）或动态J积分（J_Id）。

• 技术要点：利用冲击试验机（如仪器化摆锤）或霍普金森杆装置，在高加载速率下进行。需精确记录载荷-时间曲线，并采用动态分析方法分离惯性效应。

1.4 疲劳裂纹扩展速率测试

• 关键参数：Paris公式中的参数C和m（da/dN = C(ΔK)^m）。

• 技术要点：在疲劳试验机上对预制裂纹试样进行恒幅或变幅加载，通过显微镜、电位法或柔度法在线监测裂纹长度a与循环次数N的关系。遵循ASTM E647标准。

2. 各行业检测范围的具体要求

不同行业因服役条件、安全标准和材料体系的差异，对压裂性分析提出了特定要求。

2.1 航空航天

• 材料：高强度铝合金、钛合金、高温合金、复合材料。

• 要求：

  • 损伤容限设计：必须获取准确的疲劳裂纹扩展速率（da/dN）数据及门槛值ΔK_th，以确定检查周期和剩余寿命。

  • 广布疲劳损伤评估：需进行多站点裂纹扩展分析。

  • 标准：严格遵循MMPDS手册、ASTM标准及适航当局（如FAA、EASA）的专项要求。

2.2 能源电力（核电、火电、风电）

• 材料：反应堆压力容器钢（RPV）、转子钢、管道钢、焊接接头。

• 要求：

  • 辐照脆化评估：对核电RPV钢，需在模拟辐照后测试其参考温度T_0（通过Master Curve法获取），监测K_Ic随温度的变化曲线。

  • 高温断裂：火电部件需评估蠕变-疲劳交互作用下的裂纹扩展行为。

  • 焊缝评估：重点分析热影响区（HAZ）的断裂韧性，因其常为薄弱环节。

2.3 油气输送与管线

• 材料：高钢级管线钢（如X70, X80）。

• 要求：

  • 止裂韧性：采用DWTT（落锤撕裂试验）评估材料的抗延性断裂传播能力，并确定必需的夏比冲击功（CVN）以满足止裂要求。

  • 压力容器与管道：基于API 579/ASME FFS-1等标准，进行含缺陷结构的适用性评价（Fitness-for-Service），需综合使用CTOD或J积分数据。

2.4 重型机械与土木结构

• 材料：大型铸锻件、焊接结构钢、混凝土。

• 要求：

  • 焊接完整性：对桥梁、船舶、起重机的关键焊缝，强制进行CTOD测试，标准通常依据BS EN ISO 15653。

  • 混凝土结构：评估混凝土与钢筋混凝土的断裂能（G_F）及起裂韧性。

3. 检测仪器的原理和应用

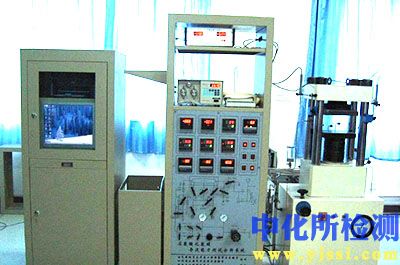

3.1 万能材料试验机

• 原理：通过伺服液压或电动马达系统对试样施加精确控制的拉伸或弯曲载荷。配备高精度载荷传感器和引伸计。

• 应用：进行K_Ic、J积分、CTOD等准静态断裂韧性测试的核心设备。需与各类夹具（弯曲夹具、拉伸夹具）及环境箱（高低温、腐蚀）联用。

3.2 裂纹扩展监测系统

• 直流电位降法（DCPD）：

  • 原理：向试样通恒定直流电，裂纹扩展导致电流路径变化，裂纹面间电压升高。通过测量电压增量反算裂纹长度，精度可达0.1mm。

  • 应用：适用于高温、真空或腐蚀环境下的疲劳裂纹和稳态扩展裂纹的在线监测。

• 反向柔度法（Unloading Compliance）：

  • 原理：在测试中施加小幅卸载，通过载荷-位移曲线的卸载斜率（柔度）计算瞬时裂纹长度。

  • 应用：J_R阻力曲线测试的标准方法之一，无需多试样。

3.3 冲击试验机

• 仪器化摆锤冲击试验机：

  • 原理：摆锤冲击带有预制疲劳裂纹的夏比或动态撕裂试样，通过贴在锤头上的应变片或压电传感器记录动态载荷-时间曲线，进而计算动态断裂韧性K_Id。

  • 应用：材料动态韧性筛选、转变温度曲线测定。

• 霍普金森杆装置：

  • 原理：利用应力波理论，通过入射杆、透射杆上的应变片信号，反演试样承受的动态载荷和位移。

  • 应用：研究极高加载速率（10^2 - 10^4 s^-1）下的材料动态断裂行为。

3.4 微观形貌分析仪器

• 扫描电子显微镜（SEM）：

  • 原理：利用高能电子束扫描断口表面，收集二次电子、背散射电子成像。

  • 应用：对断裂试样断口进行观察，区分解理、韧窝、沿晶、疲劳条纹等断裂模式，是验证宏观断裂韧性数据与微观机理关联的关键工具。

3.5 残余应力测量设备（X射线衍射仪）

• 原理：基于布拉格定律，通过测量衍射角变化计算晶格应变，进而推演出残余应力。

• 应用：量化焊接、加工后裂纹尖端附近的残余应力场，其对断裂韧性（尤其是CTOD值）有显著影响，是工程评价中不可或缺的输入参数。

压裂性分析是一个系统性的工程科学，需严格依据国际/国家标准，结合材料特性、服役环境和失效模式，选择恰当的测试方法、仪器与评价标准，从而为结构完整性设计和安全评定提供定量、可靠的依据。
