邵氏硬度测试技术详述

邵氏硬度测试，又称肖氏硬度测试，是一种通过测量规定形状的压针在特定弹簧试验力作用下压入试样表面的深度，来表征材料抵抗弹性变形能力的硬度测试方法。其本质为动态回弹测试与静态压入测试的结合，主要适用于非金属弹性体、软塑料及部分软金属。

一、 检测项目分类及技术要点

邵氏硬度测试根据压针形状、尺寸及试验力的不同，主要分为三类，对应不同的硬度标尺。

1. 邵氏A型 (Shore A)

• 适用材料：中低硬度弹性体、软塑料。如：硫化橡胶、热塑性弹性体、硅橡胶、乙丙橡胶、聚氨酯、皮革等。硬度范围通常为20-90 HA。

• 技术要点：

  • 压针：直径为0.79mm的截头圆锥体，顶端有0.79mm直径的平面。

  • 弹簧试验力：压针完全伸出（即硬度值为0时）为8.05 N (822 gf)；完全压入（硬度值为100时）为44.5 N (4550 gf)。

  • 操作要点：试样厚度至少6mm，测试点距边缘至少12mm。压足与试样表面完全平稳接触后，在1秒内读取瞬时最大值。需在不同位置进行至少5次测试取平均值。

2. 邵氏D型 (Shore D)

• 适用材料：较硬的热塑性塑料和硬橡胶。如：硬质PVC、聚酯、环氧树脂、高硬度热塑性弹性体、酚醛树脂等。硬度范围通常为30-95 HD。

• 技术要点：

  • 压针：顶角为30°的圆锥体，顶端有0.1mm半径的圆弧。

  • 弹簧试验力：压针完全伸出时为0 N，完全压入时为44.5 N (4550 gf)。其初始压力大于A型。

  • 操作要点：对试样厚度和测试点间距要求更高（通常厚度≥3mm，间距≥6mm）。需确保压足施加足够压力使其与试样完全接触，并避免冲击。

3. 邵氏OO型 (Shore OO)

• 适用材料：极软的超软弹性体、凝胶、海绵等。如：发泡橡胶、软质硅胶、低硬度聚氨酯泡沫。

• 技术要点：

  • 压针：直径为1.19mm的球面压头。

  • 弹簧试验力：试验力更小，完全伸出时为1.11 N (113 gf)，完全压入时为5.12 N (522 gf)。

  • 操作要点：适用于极薄或极软样品，但对试样表面的平整度要求极为严格，测试时需极其轻柔。

通用技术要点：

• 环境条件：测试应在标准实验室温度（23±2°C）下进行，试样应在该条件下调节至少24小时，以消除温湿度影响。

• 读数时间：严格遵循标准（如ASTM D2240， ISO 868， GB/T 531.1）规定的接触时间（通常为1秒或3秒、15秒），不同时间读数结果差异显著。

• 仪器校准：需使用经认证的标准硬度块定期对仪器进行校准，校准范围应包括高、中、低至少三个点。

二、 各行业检测范围的具体要求

• 橡胶制品行业：

  • 轮胎：胎面胶、胎侧胶常用邵氏A型测试，要求硬度值稳定，以确保耐磨性与抓地力的平衡。通常测试点密集，要求数据一致性高。

  • 密封件（O型圈、油封）：严格控制A型硬度范围（如70±5 HA），以确保足够的压缩变形性和密封力。需测试成品和试片。

  • 减震元件：根据动态模量要求，对硬度和弹性回复有明确规范。

• 塑料及高分子材料行业：

  • 热塑性弹性体(TPE/TPR)：广泛应用A型和D型。产品规格书中硬度是关键指标（如40 A， 60 D），直接影响加工性能和最终用途。

  • 工程塑料：对于尼龙（PA）、聚碳酸酯（PC）等改性材料，D型硬度可用于评估填料（如玻纤）添加后的表面硬度变化。

  • 塑料管材、片材：对PVC等材料进行D型硬度测试，评估其抗划伤和耐磨损能力。

• 聚氨酯行业：

  • 泡沫材料：软质泡沫（如座椅海绵）使用OO型或A型；硬质泡沫（如保温材料）使用D型。密度与硬度的关联性测试是关键。

  • 弹性体（CPU， TPU）：A型和D型均常用，硬度范围极宽（从邵A 50到邵D 80），是配方设计和产品分级的核心参数。

• 医疗及消费品行业：

  • 硅胶制品：奶嘴、医用导管等对A型硬度有严格生物相容性和触感要求。

  • 文具、鞋材：橡皮擦（OO/A型）、鞋底（A/D型）的硬度直接影响使用体验和耐用性。

• 胶粘剂与涂层行业：用于测量固化后胶层或涂层的软硬度（通常为A或D型），辅助评估其柔韧性和抗穿透性。

三、 检测仪器的原理和应用

1. 工作原理
邵氏硬度计的核心是一个经过校准的弹簧，它向压针施加力。测试时，压针在弹簧力的作用下压入试样。压针的伸出长度（即压入深度）通过机械或电子方式转换为硬度值。硬度标尺为0-100个单位的任意线性刻度，0表示压针最大伸出深度，100表示压针无压入（对应压针与压足底面平齐）。

数学关系可简化为：H = 100 - (h / 0.025) 对于A和D型（h为压入深度，单位mm）。压入越浅，硬度读数越高。

2. 仪器类型及应用

• 指针式（模拟式）硬度计：

  • 原理：通过弹簧驱动压针，压针的位移通过杠杆机构放大，带动表盘指针指示硬度值。

  • 应用：便携式现场检测，成本较低。但对操作者的施压速度和读数判断有较高依赖，人为误差相对较大。

• 数显式（电子式）硬度计：

  • 原理：采用线性位移传感器（如LVDT）或压电力传感器精确测量压针位移或受力，由微处理器计算并直接数字显示硬度值。

  • 应用：实验室高精度测试。可预设测试时间、自动锁定最大值、计算统计值（平均值、标准差），并具备数据输出功能，重复性和再现性远优于指针式。是当前质量控制的主流选择。

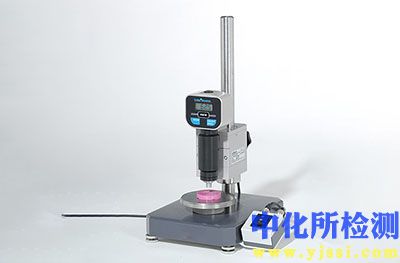

• 台架式硬度计：

  • 原理：将数显硬度计固定于台架，通过砝码或电机驱动提供恒定、垂直的测试力，极大消除了手持不稳定带来的误差。

  • 应用：对测试重复性要求极高的实验室、研发中心和标准认证机构。符合最严格的测试标准要求。

3. 仪器选择与维护要点

• 选择依据：根据材料硬度范围（选择合适标尺）、测试精度要求（选择数显或台架式）以及测试环境（实验室或现场）综合决定。

• 关键维护：

  • 保持压针清洁、无磨损，定期检查其几何形状。

  • 避免对坚硬表面进行测试，以防压针损坏。

  • 长时间不使用时，应释放弹簧张力（将压针缩回）。

  • 严格依据国家或国际标准进行定期计量校准。
