屈挠龟裂测试

屈挠龟裂测试是一项评估材料（特别是高分子聚合物、涂层、皮革、纺织品及橡胶制品）在动态弯曲应力下抵抗表面产生裂纹能力的标准化试验。该测试模拟材料在实际使用中因反复弯曲、折叠或压缩而引起的疲劳老化现象，对于预测产品的耐久性和使用寿命至关重要。

1. 检测项目分类及技术要点

屈挠龟裂测试主要依据应力类型、样品形态和裂纹观测方式进行分类，核心技术要点如下：

1.1 按测试模式分类

• 屈挠龟裂（Flex Cracking）： 评估试样在反复弯曲下表面产生初始裂纹的抵抗能力。技术要点在于控制弯曲角度、频率和曲率半径。常用标准如ISO 132、ASTM D430。

• 割口增长（Cut Growth）： 在试样上预制标准割口，测试其在屈挠过程中割口延伸的速度和长度。重点在于割口的尺寸精度（长度、深度）和观察其扩展行为。标准如ASTM D813。

• 压缩屈挠龟裂（Compression Flex Cracking）： 试样在承受周期性压缩的同时发生弯曲，模拟更苛刻的工况（如轮胎胎侧）。关键技术是控制压缩量、温度和周期。标准如ISO 6943、ASTM D623。

1.2 按试样形态分类

• 片状/条状试样测试： 将矩形试样两端夹持，中段在特定辊轴或夹具上往复弯曲。要点包括试样尺寸（通常长100-150mm，宽25-50mm，厚2±0.2mm）、夹持距离以及环境温度控制。

• 成品/部件测试： 直接对特定部件（如鞋底、密封条、柔性接头）进行模拟屈挠。要点在于设计能精确复现实际使用中弯曲运动的专用夹具和运动轨迹。

1.3 关键测试参数与评价指标

• 循环频率： 通常为1.0 Hz至5.0 Hz（60-300 cpm），过高频率可能导致热积累影响结果。

• 弯曲角度/行程： 根据材料软硬和应用场景设定，常见弯曲角度为±45°至±90°。

• 测试温度： 可在常温、低温（如-10°C）或高温（如70°C）箱中进行，以评估温度影响。

• 终止条件与评价：

  • 裂口等级评定： 在预定周期后，在显微镜或放大镜下观察，按标准裂纹图谱（如0-6级，0级无裂纹，6级严重破裂）评级。

  • 裂口增长长度： 测量割口延伸长度与循环次数的关系。

  • 初始裂纹周期： 记录出现规定尺寸（如0.5mm长）裂纹所需的屈挠次数。

• 环境介质： 部分测试需在臭氧、光照或化学介质环境中进行，以评估协同老化效应。

2. 各行业检测范围的具体要求

不同行业因产品服役条件差异，对屈挠龟裂测试的具体标准和要求有显著区别。

2.1 轮胎与橡胶工业

• 范围： 胎面胶、胎侧胶、内衬层、硫化橡胶制品。

• 具体要求：

  • 胎侧胶： 重点进行压缩屈挠龟裂测试（如德墨西亚型试验机）。通常测试条件为温度55±2°C，冲程4.45mm或5.71mm，频率300cpm，运行至出现可见裂纹或预定周期（如30万次）后评定。要求无裂纹或裂纹等级低于规定值。

  • 割口增长测试： 用于评价橡胶的抗裂纹扩展性能，是轮胎耐久性的关键指标。预制割口长度通常为2mm，测试至割口增长到预定长度（如12mm）的循环次数。

  • 常用标准：ASTM D623（压缩生热与疲劳）、ISO 6943、GB/T 13934等。

2.2 鞋类与皮革工业

• 范围： 鞋底材料（橡胶、PU、TPR等）、皮革、合成革。

• 具体要求：

  • 鞋底屈挠测试： 将成鞋或鞋底片固定在专用屈挠试验机上，模拟步行弯曲。通常测试频率1.0Hz，弯曲角度50°-90°，低温（如-10°C）测试尤为重要。评估标准包括出现裂纹的屈挠次数、裂纹长度或是否产生底材剥离。

  • 皮革耐折牢度： 使用MIT型等耐折试验仪，测试条件多为温度23±2°C，相对湿度65±5%，频率100±10次/分钟，屈挠数万至数十万次。观测粒面是否出现裂纹、变色或粉化。

  • 常用标准：SATRA TM92、ISO 17707、GB/T 3903.1、ASTM D1052等。

2.3 涂层与复合材料工业

• 范围： 柔性基材上的涂层（如篷布、防水卷材、漆包线）、软质复合材料。

• 具体要求：

  • 轴棒弯曲试验： 将涂覆试样绕不同直径的轴棒进行180°弯曲，检查涂层开裂或剥落情况。轴棒直径序列用于评估柔韧性。

  • 动态疲劳测试： 使用往复屈挠机，在涂层固化后或经人工老化后进行测试。评价指标为涂层出现开裂、剥落的循环次数。低温屈挠性能是防水卷材等产品的关键。

  • 常用标准：ASTM D522（圆锥弯曲）、ASTM D6272（四点弯曲）、ISO 1519、ISO 7854等。

2.4 纺织与柔性材料工业

• 范围： 涂层织物、篷盖材料、输送带、安全带。

• 具体要求：

  • 涂层织物： 重点测试反复弯曲后涂层与基布的粘附力损失及涂层本身开裂。常用挠曲计，试样在张紧状态下绕一系列平行辊反复弯曲。

  • 输送带： 进行全厚度纵向试样屈挠试验，评估其芯层抗疲劳和接头耐久性。

  • 常用标准：ISO 7854、BS 3424-8、DIN 53361等。

3. 检测仪器的原理和应用

屈挠龟裂测试仪器种类多样，其核心原理是使试样承受可控的周期性弯曲应变。

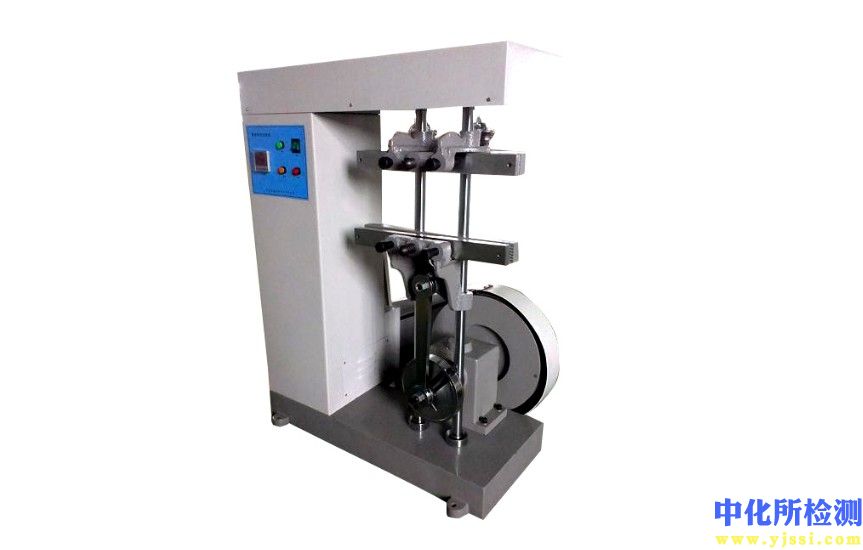

3.1 德墨西亚型（De Mattia）屈挠试验机

• 原理： 将条状试样两端夹持固定，中间部分在可移动的夹具带动下进行往复运动，使试样围绕两个固定的圆柱形辊轴反复弯曲。通过调节移动夹具的行程来改变弯曲程度。

• 应用： 是橡胶工业最经典的屈挠龟裂和割口增长测试设备，尤其适用于ISO 132、ASTM D430等标准。结构简单，适用于片材的定形弯曲疲劳测试。

3.2 压缩屈挠试验机（古德里奇型或法尔勒型）

• 原理： 试样以弧形安装在上下夹持器之间，上夹持器作固定行程的往复压缩运动，使试样同时承受压缩和弯曲应力。通常配备恒温箱。

• 应用： 专门用于评估橡胶材料（尤其是胎侧胶）的压缩屈挠生热和疲劳性能，执行ASTM D623等标准。可测量试样内部温度和疲劳寿命。

3.3 MIT型耐折度测试仪

• 原理： 试样在恒定张力下，围绕一个刃口（厚度通常为0.5mm）进行135°角的往复折叠。折叠频率较高，通常用于较薄的材料。

• 应用： 广泛应用于纸张、皮革、纺织物、薄膜和薄片橡胶的耐折疲劳测试，如ISO 5626、ASTM D2176等标准。

3.4 Ross型弯曲试验机与挠曲计

• 原理： 试样呈环形或条状，通过一组平行辊轮或特定的曲面轨道，使其在张紧状态下承受多方向的反复弯曲。

• 应用： 主要用于涂层织物、软质复合材料的屈挠疲劳测试，能更均匀地分配应力，执行ISO 7854等标准。

3.5 成品专用屈挠试验机

• 原理： 针对特定产品（如鞋类、汽车密封条）设计夹具和运动机构，精准模拟实际使用中的弯曲动作。通常为电动或气动驱动，可编程控制角度、速度和周期。

• 应用： 鞋底耐折试验、门窗密封条耐久测试、线材弯折测试等，直接评估产品的使用性能，标准如SATRA TM92。

3.6 仪器的关键控制系统与附件

• 循环计数器： 精确记录往复运动次数。

• 环境箱： 提供恒温、低温或臭氧测试环境。

• 自动停机装置： 可与导电探头联用，当裂纹扩展使电路断开时自动停止测试。

• 观察与记录系统： 配备放大镜、显微镜或摄像头，便于实时观察和记录裂纹萌生与扩展过程。

屈挠龟裂测试通过标准化的设备与方法，量化了材料在动态弯曲应力下的失效行为，为材料研发、质量控制和使用寿命预测提供了不可或缺的数据支持。选择恰当的测试模式、严格遵循对应行业标准的技术参数是确保测试结果准确性与可比性的基础。
