撕破强度测试技术内容

撕破强度是评价材料（主要为织物、皮革、纸、塑料薄膜等）抵抗撕裂扩展能力的关键力学指标。它反映了材料局部受集中应力作用时，裂纹沿特定方向扩展所需的力，与实际使用中的耐用性密切相关。

1. 检测项目分类及技术要点

撕破强度测试主要根据试样形状、加载方式及裂纹扩展方向进行分类，不同方法适用于不同材料结构和应用场景。

1.1 舌形法

• 单舌法： 试样裁成矩形，在中部剪开一个纵向切口，形成两条“舌”。夹具夹持两舌，使其沿切口线撕裂。主要适用于机织物，测试经向或纬向的撕破强力。

• 技术要点： 切口长度需精确；试样必须沿纱线方向裁剪，确保撕裂沿规定方向进行；结果受纱线滑移和摩擦影响显著。

• 双舌法： 类似单舌法，但试样被剪成三部分，形成对称的双舌结构。能更好地模拟某些实际撕裂情况，减少因纱线滑移导致的力值波动。

1.2 梯形法

• 原理与要点： 试样为矩形，在其上标记一个等腰梯形。夹持梯形的两条非平行边，使撕裂沿梯形宽度方向扩展。该方法适用于机织物、针织物、非织造布及塑料薄膜。

• 技术要点： 撕裂不沿纱线方向，而是沿受拉纱线逐渐断裂的方向进行，更能反映纱线本身的强度。对于针织物和非织造布，此方法是首选，因为它能有效防止纱线滑脱导致的测试失败。

1.3 翼形法

• 原理与要点： 试样形状类似飞鸟的翅膀（翼形），夹持翼形的两边进行测试。其特点在于撕裂开始时与裂纹线成一定角度，随后转为沿裂纹线撕裂。

• 技术要点： 适用于低撕破强力的轻薄织物或易滑移的织物。试样制备要求高，能有效减少测试开始时纱线从夹具中滑出的问题。

1.4 埃莱门多夫落锤法

• 原理与要点： 属于快速撕裂测试。试样被固定在夹具上，中间有预制切口。摆锤形式的落锤自由下落，将试样从切口处撕开。通过测量摆锤消耗的能量来计算撕破强力。

• 技术要点： 测试速度快，试样小，结果重复性好。广泛应用于纸张、纸板、纺织物、薄膜等轻质材料。必须根据试样预估强力选择合适的摆锤量程，确保结果落在量程的20%-80%之间。

1.5 裤形法

• 原理与要点： 试样形状如裤腿，类似于单舌法。在塑料薄膜、橡胶涂覆织物的测试中常用。可分为“无切口”和“有预制切口”两种。

• 技术要点： 对于薄膜等均质材料，可有效测定其撕裂扩展的阻力。测试时需关注撕裂曲线的稳定性。

通用技术要点：

• 温湿度调节： 所有纺织品测试前必须在标准大气条件下（如20±2°C，65±4%RH）进行调湿平衡，时间不少于24小时。

• 取样与裁剪： 严格按标准规定方向、数量及远离布边位置取样。裁剪边缘应整齐，无毛边。

• 数据采集： 记录最大撕破强力（峰值）或力-位移曲线下的能量。对于出现多个峰值的曲线（如机织物），常计算峰值的中位数或平均值。

2. 各行业检测范围的具体要求

2.1 纺织服装行业

• 标准体系： 主要遵循ISO、ASTM、GB/T、JIS等。

• 机织物： 首选单舌法、梯形法和落锤法。如GB/T 3917.2、ASTM D1424（落锤法）、ASTM D2261（舌形法）。考核经纬向撕破强力，是户外运动服、军服、帐篷、篷盖布等耐用纺织品的关键指标。

• 针织物： 首选梯形法，因其线圈结构易在舌形法中脱散，导致测试无效。标准如GB/T 3917.3。

• 非织造布： 常用梯形法或落锤法，评价用于擦拭布、医用防护材料的抗撕裂性能。

• 要求： 测试结果需与产品标准等级对照。如冲锋衣面料，撕破强力通常要求≥25N。

2.2 皮革与鞋业

• 标准体系： 主要遵循ISO、IULTCS、SATRA等。

• 方法： 广泛使用双舌法（如ISO 3377-2）和单边撕裂法。试样通常从标准部位取样，测试前需空气调节。

• 要求： 重点关注撕裂强度与皮革厚度、部位的关系。鞋面用皮革的撕破强度是重要的耐用性指标，不同等级有明确的力值要求（如≥15 N/mm厚度）。

2.3 造纸与包装行业

• 标准体系： 主要遵循ISO、TAPPI、GB/T等。

• 方法： 埃莱门多夫落锤法是绝对主导方法（如TAPPI T414、ISO 1974、GB/T 455.1）。测试纸和纸板的内撕度。

• 要求： 结果以毫牛（mN）或牛顿（N）表示，并需注明使用的摆锤容量。对瓦楞纸板、包装袋用纸等，撕破强度是衡量其抗破损能力的关键。

2.4 塑料薄膜行业

• 标准体系： 主要遵循ISO、ASTM、GB/T等。

• 方法： 常用裤形法（如ASTM D1922， 无切口；ASTM D1004， 有切口）和梯形法（如ISO 6383-2）。

• 要求： 区分“起始撕裂力”和“扩展撕裂力”。对于农用薄膜、包装薄膜，高的撕破强度可防止使用中裂口快速扩大。

3. 检测仪器的原理和应用

3.1 主要仪器类型

• 等速伸长型强力机： 用于舌形、梯形、翼形、裤形等测试。仪器在恒定速度下拉伸试样，同时记录力和位移。

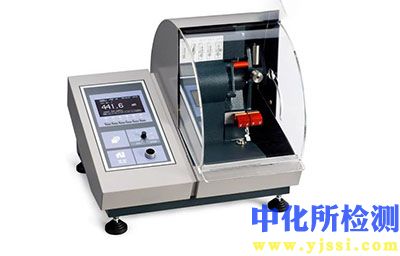

• 埃莱门多夫落锤式撕破度仪： 专用于落锤法测试。基于势能转化原理，测量摆锤撕裂试样后损失的势能。

3.2 仪器核心原理

• CRE强力机： 由机架、力值传感器、位移编码器、上下夹具、驱动系统和控制系统组成。测试时，下夹具以恒定速度移动，传感器实时采集撕裂过程中的力值信号，生成力-伸长曲线。通过软件分析曲线，计算最大力值、平均力值或能量。

• 落锤式撕破度仪： 核心部件为可自由摆动的摆锤，其初始位置具有固定的势能。试样夹持后，释放摆锤，其动能将试样撕裂。撕裂完成后，摆锤剩余的能量将其推向另一侧的高度。仪器标尺直接以撕破所需的能量（毫焦耳）刻度，或通过指针读数换算。现代仪器配备电子角度传感器和软件，实现自动计算。

3.3 应用要点

• 夹具选择： 纺织测试常用气动平口夹具，确保夹持牢固不打滑；薄膜测试可能使用带衬垫的夹具。

• 校准： 定期对仪器的力值、速度、夹持距离进行计量校准。落锤仪需校准摆锤摩擦和空气阻力。

• 数据采集率： 对于舌形法等峰值明显的测试，需足够高的采集率以准确捕捉快速变化的力值。

• 软件功能： 现代仪器软件应能自动识别峰值、计算统计值（均值、CV值等），并导出标准报告。

：
撕破强度测试是一个方法学严谨、行业针对性强的检测领域。正确选择与产品特性和终端应用相匹配的测试方法、严格遵守标准化的操作流程、并配合经过精确校准的仪器，是获得可靠、可比对数据的关键。测试结果直接影响材料的设计改进、质量控制和合规性评估。
