拧紧测试技术内容

拧紧测试是通过对紧固件装配过程及结果进行量化测量与分析，以验证和确保连接系统符合预定设计与安全要求的关键质量控制手段。其核心在于将抽象的“拧紧”过程转化为可测量、可追溯、可分析的工程参数。

1. 检测项目分类及技术要点

拧紧测试主要分为动态过程监控和静态结果验证两大类。

1.1 动态过程监控（装配过程控制）
此阶段在紧固件拧紧过程中实时采集数据，用于评估装配工艺的稳定性和一致性。

• 扭矩-转角曲线分析：核心技术。记录从开始拧紧至达到目标值的完整扭矩与转角关系曲线。通过分析曲线形态（如斜率、拐点、平台区），可识别紧固件的屈服点、检测螺纹是否顺利导入（初始摩擦扭矩）、发现交叉螺纹、材料屈服、螺纹滑牙等异常。

• 特征值监控：

  • 最大扭矩/最终扭矩：装配结束时达到的峰值扭矩，是工艺设定的直接目标。

  • 贴合点扭矩与转角：紧固件与被连接件完全接触（扭矩开始线性上升）的临界点。此点至关重要，用于精确控制从贴合点开始的转角，以实现夹紧力控制。

  • 屈服点识别：通过扭矩-转角曲线的斜率变化（如降至初始斜率的某个百分比）判定材料是否进入屈服区域，常用于屈服拧紧法控制。

• 过程参数监控：监控拧紧时间、转速、多步拧紧的步骤转换值等，确保工艺程序被严格执行。

1.2 静态结果验证（装配后检验）
在装配完成后，对已紧固的连接进行非破坏性或破坏性测试。

• 静态扭矩检测：

  • 松开扭矩：使用扭矩扳手沿拧松方向缓慢施力，记录使紧固件开始转动瞬间的扭矩值。其值通常高于紧固扭矩，受静态摩擦力和变形恢复影响，常用于现场快速审计。

  • 标记法再拧紧扭矩：在螺栓/螺母与被连接件上做标记，缓慢拧紧至标记重新对齐，记录此瞬间扭矩。此值更接近实际紧固扭矩。

• 轴向夹紧力测量：

  • 直接测量：使用植入式垫圈传感器（如压电式、应变片式）直接测量螺栓轴力，精度最高，常用于标定和研发。

  • 间接估算：通过超声波测长仪测量螺栓在拧紧前后的伸长量，结合螺栓的刚度系数计算夹紧力。该方法对螺栓材料及测量条件敏感。

• 摩擦系数分析：

  • 基于扭矩-轴力关系（T = K * d * F，其中T为扭矩，d为公称直径，F为轴力，K为扭矩系数），通过同时测量扭矩和轴力，反算出总摩擦系数（μtot），并可进一步分解为螺纹摩擦系数（μth）和支承面摩擦系数（μb）。摩擦系数的稳定性是确保夹紧力一致性的关键。

• 破坏性测试：

  • 失效扭矩测试：持续拧紧直至连接失效（螺纹脱扣、螺栓断裂），记录失效扭矩和转角，用于确定连接的安全裕度和极限性能。

  • 金相分析：对失效件进行微观分析，确定失效模式（如疲劳断裂、过载断裂）。

2. 各行业检测范围的具体要求

不同行业因安全性、负载条件和法规要求差异，对拧紧测试的侧重点和标准各不相同。

• 汽车制造：

  • 要求：极为严苛，强调全过程监控与100%可追溯。广泛采用扭矩-转角监控法（特别是对于发动机、底盘、悬挂、车身结构等安全关键连接）。

  • 标准：遵循ISO 5393（螺纹紧固件动力工具性能测试方法）、VDA 235-101（汽车工业中螺栓连接的拧紧测试）及各大主机厂企业标准（如大众VW 01103，奔驰MBN 10284-1）。

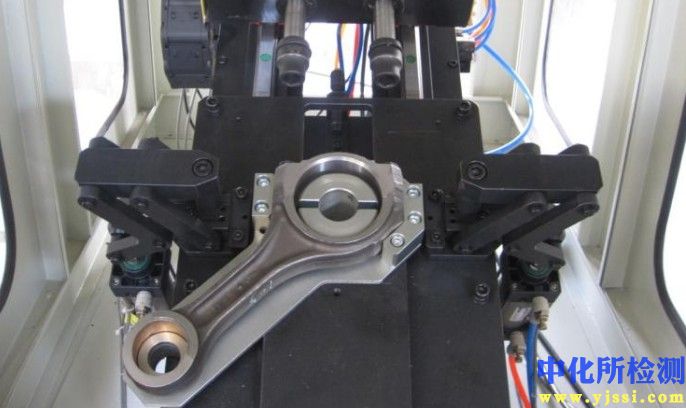

  • 范围：从普通附件的扭矩法拧紧，到关键连接（如缸盖、连杆）的扭矩-转角法、屈服点拧紧法。要求进行摩擦系数带宽研究、过程能力（Cpk/ Ppk）分析，并强制记录每颗螺栓的完整拧紧曲线。

• 航空航天：

  • 要求：最高等级的安全性与可靠性。普遍要求精确的夹紧力控制，并大量采用基于伸长量控制的预紧力施加方法。

  • 标准：遵循NASM 1312、SAE AS 4860等。广泛使用应变螺栓或超声波轴力测量进行直接监控和验证。

  • 范围：从普通连接件到发动机转子、机身结构等关键部位。要求进行严格的工艺鉴定和破坏性抽样测试，材料多涉及钛合金、高温合金等。

• 风电与重型装备：

  • 要求：应对巨大动态交变载荷，强调连接的防松性能与长期可靠性。对大直径螺栓（M30以上）的拧紧工艺要求极高。

  • 标准：参考VDI 2230（系统计算高强度螺栓连接）进行设计验证，并依据行业特定标准如风电的GL指南、DNV标准。

  • 范围：塔筒连接、叶片轴承、齿轮箱、机座等超大部件的螺栓连接。常采用液压拉伸、加热预紧等非扭矩法，或分步、同步多轴拧紧系统。测试重点为轴力均匀性和预紧力衰减的长期监测。

• 电子电器与消费品：

  • 要求：侧重于小型精密螺丝的防滑牙、防松脱和外观保护。扭矩值通常较小（从cNm到数Nm）。

  • 范围：PCB板固定、塑料壳体装配、精密仪器内部连接。广泛使用定扭螺丝刀和精密扭矩测试仪。需关注螺纹成型（自攻螺钉）的扭矩峰值监控，以及避免因过扭导致塑料件开裂或金属件变形。

3. 检测仪器的原理和应用

拧紧测试仪器体系包括施拧工具、过程传感器和结果验证设备。

• 拧紧过程监控与数据采集系统：

  • 原理：由智能电枪/脉冲工具、高精度扭矩/转角传感器及数据采集单元组成。传感器通常基于应变片原理测量扭矩，编码器测量转角。系统以高频（通常>1kHz）同步采集数据，实时计算并判断拧紧曲线是否符合预设的“公差窗口”。

  • 应用：用于生产线在线实时监控、工艺开发与优化、以及质量追溯分析。是实施扭矩-转角法、屈服点控制法等高级拧紧策略的基础。

• 静态扭矩测试仪与传感器：

  • 原理：分为表盘式、数显式和传感器式。核心传感元件为应变片，将机械扭转变形转化为电信号输出。高精度传感器需进行温度补偿和线性度校准。

  • 应用：用于生产现场的装配后抽检、工具标定、以及松开扭矩/再拧紧扭矩的测量。是质量审计和工具日常点检的必备设备。

• 螺栓轴向力测量系统：

  • 超声波轴力测量仪：

    • 原理：向螺栓端面发射超声波脉冲，测量脉冲在螺栓长度方向往返的“飞行时间”。通过拧紧前后声时（或螺栓长度）的变化，结合螺栓的声弹性系数和材料常数，计算螺栓伸长量及轴向应力。

    • 应用：主要用于实验室研发、工艺标定、关键连接件的离线检测及安装验证（如桥梁锚杆、电站法兰）。对螺栓端面状况、温度、材料均质性敏感。

  • 轴力垫圈/应变螺栓：

    • 原理：将应变片直接集成于特殊设计的垫圈或螺栓的凹槽内，紧固时直接感应螺栓伸长或垫圈压缩产生的微应变，经标定后直接输出轴向力值。

    • 应用：提供最直接的夹紧力测量，常用于拧紧工艺开发中摩擦系数测定、多螺栓连接载荷分布研究、有限元模型验证等。

• 摩擦系数测试台：

  • 原理：在可控条件下（相同表面处理、润滑、转速），使用标准试件和夹具体，同步高精度测量拧紧过程中的扭矩和轴力，通过公式自动计算总摩擦系数、螺纹摩擦系数和支承面摩擦系数。

  • 应用：评估螺栓/螺母涂层、润滑剂的性能稳定性，为拧紧工艺设计提供关键的K值或摩擦系数范围，是保证批量生产夹紧力一致性的前提。
