烘烤测试技术内容

烘烤测试是通过模拟实际烘烤过程，评估材料、产品或组件在特定温度、时间及环境条件下性能变化的系列化检测方法。其核心在于量化热应力对样品的物理、化学、电气及安全性能的影响。

1. 检测项目分类及技术要点

烘烤测试主要分为性能验证型与极限评估型两大类。

1.1 性能验证型测试

• 尺寸稳定性测试：

  • 技术要点：测量样品在烘烤前后及过程中的三维尺寸变化。关键参数包括线性收缩/膨胀率、翘曲度。需关注各向异性材料的差异行为。测试后需在标准温湿度条件下冷却至平衡后再进行测量。

  • 典型标准：ASTM D955（塑料）、IPC-TM-650 2.2.4（印制板）。

• 外观质量评估：

  • 技术要点：检查颜色变化（使用色差仪ΔE*ab定量评估）、光泽度变化、表面起泡、开裂、涂层剥落、迁移、粉化等现象。需在标准光源箱内进行视觉对比与仪器测量。

  • 典型标准：ISO 2813（光泽度）、ASTM D2244（色差）。

• 重量变化测试：

  • 技术要点：高精度天平（精度0.1mg）测量烘烤前后质量变化，用以分析挥发性成分（如水分、溶剂、增塑剂）的损失或可能的氧化增重。需记录环境湿度作为参考。

  • 典型标准：ISO 15512（塑料水分含量）。

• 机械性能保持率测试：

  • 技术要点：烘烤后对样品进行拉伸、弯曲、冲击等力学测试，计算性能保持率。需特别注意冷却后测试与高温下测试的区别。

  • 典型标准：ISO 527（拉伸性能）、ISO 178（弯曲性能）。

1.2 极限评估型测试

• 热变形温度/维卡软化点测试：

  • 技术要点：在匀速升温条件下，测定样品在特定负荷下达到规定形变量时的温度。非等温测试，用于评估材料短期热稳定性。

  • 典型标准：ASTM D648（热变形温度）、ASTM D1525（维卡软化点）。

• 长期热老化测试：

  • 技术要点：在选定温度下进行长时间烘烤，定期取样测试关键性能，直至性能衰减至失效标准。采用阿累尼乌斯模型进行寿命推算。关键在于温度点的选择与均匀性控制。

  • 典型标准：IEC 60216（电绝缘材料）、UL 746B（高分子材料）。

• 玻璃化转变温度与热分解温度分析：

  • 技术要点：使用热分析仪器（如DSC、TGA）精确测定材料的特征温度。DSC测量玻璃化转变温度（Tg），反映聚合物链段运动起始点；TGA测量热失重起始分解温度（Td），评估热稳定性。

  • 典型标准：ISO 11357-2（DSC）、ISO 11358-1（TGA）。

2. 各行业检测范围的具体要求

2.1 电子与半导体行业

• 印制电路板：需测试经过回流焊/波峰焊模拟烘烤后的耐热性、焊盘附着力、绝缘电阻、铜箔剥离强度及是否出现分层、爆板。典型条件：125-150°C，2-10小时，依据IPC-6012。

• 电子元器件：评估塑封器件的抗潮敏等级（MSL），需进行预处理（如85°C/85%RH吸湿）后，立即进行240-260°C回流焊模拟测试，检查内部开裂（声扫扫描）。依据JEDEC J-STD-020。

• 半导体材料：晶圆涂胶后的前烘与坚膜烘烤，需严格控制升温速率、均温性（±1°C以内）及热板表面平整度，以影响光刻胶特性。

2.2 高分子与复合材料行业

• 工程塑料与合金：重点测试热老化后的机械性能保持率、颜色稳定性及是否释放腐蚀性气体。汽车引擎舱部件要求长期耐受150°C以上。

• 涂料与涂层：测试涂膜固化后的耐热性，包括硬度、附着力（划格法）、耐冲击性在烘烤后的变化。汽车面漆要求通过120°C，1000小时烘烤无变色、失光、开裂。

• 粘合剂与密封胶：评估固化后胶体在高温下的粘接强度保持率、弹性模量变化及蠕变性能。光伏组件用EVA胶膜需通过-40°C至85°C热循环及湿热老化测试。

2.3 金属加工与表面处理行业

• 热处理工艺验证：验证去应力退火、时效硬化等工艺效果。如铝合金在175-200°C下进行时效处理，测试硬度、强度随时间的变化曲线。

• 转化膜与电镀层：测试镀层（如镀锌、镀铬）或转化膜（如磷化、阳极氧化膜）的耐热性、抗变色能力及与基体的结合力在高温后是否劣化。

2.4 食品包装与安全行业

• 食品接触材料：模拟实际烘烤条件（如烤箱温度，通常180-230°C），测试材料的总迁移量、特定迁移量（如重金属、塑化剂）是否符合限量标准，并评估感官特性变化。

• 典型标准：欧盟EU 10/2011，美国FDA 21 CFR Part 175-178。

3. 检测仪器的原理和应用

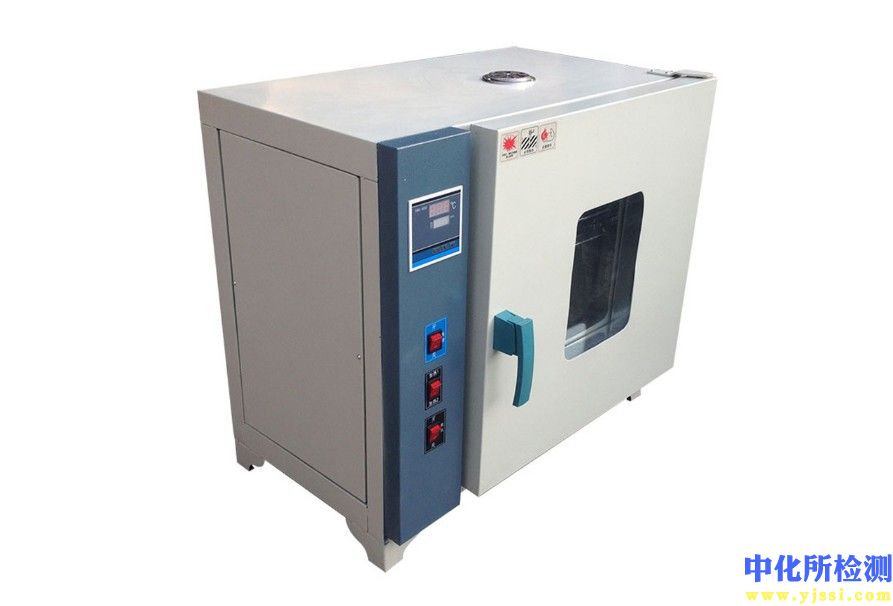

3.1 烘箱/高温试验箱

• 原理：采用电热丝加热，通过强制对流（风机循环）、自然对流或辐射方式传递热量。核心控制系统包括PID温控器、固态继电器和热电偶/铂电阻测温传感器，实现程序升降温控制。

• 应用：通用型烘烤、热老化、固化、干燥。关键指标：温度范围（常温至300°C或更高）、均匀度（±1°C至±3°C）、波动度（±0.5°C）、升温速率。

3.2 热重分析仪

• 原理：在程序控温（惰性或氧化性气氛）下，连续测量样品质量随温度或时间的变化。核心组件为高灵敏度微天平。

• 应用：精确测定材料的热分解温度（Td）、挥发分含量、灰分、氧化诱导期，分析热稳定性与组成。

3.3 差示扫描量热仪

• 原理：测量样品与参比物在程序控温下维持两者温度相等所需的能量差（功率补偿型），或测量两者间的温度差（热流型），该能量差直接对应于样品的热容变化及热效应。

• 应用：测定玻璃化转变温度（Tg）、熔点（Tm）、结晶温度（Tc）、结晶度、固化度、比热容及氧化诱导温度。

3.4 热机械分析仪

• 原理：在程序控温下，对样品施加静态或动态的微小机械力，测量其形变随温度或时间的变化。

• 应用：测定线性热膨胀系数、热变形温度、软化点，研究相变、应力松弛等。

3.5 红外热像仪

• 原理：探测物体表面发射的红外辐射，并将其转换为温度分布的可视化图像。

• 应用：非接触式监测烘烤过程中产品或组件表面的温度场分布，识别热点、冷点及均匀性，用于工艺诊断与优化。

烘烤测试的有效性取决于明确的测试目的、精确模拟实际工况的条件设定、符合规范的仪器操作与数据分析。测试前必须制定严谨的测试方案，明确受控变量（温度、时间、气氛、升温速率、负载）与评估指标。
