屈曲试验技术内容

屈曲试验是一种评估材料、构件或结构在压缩载荷下失去稳定性（即发生屈曲）的力学性能测试方法。其核心在于确定试件的临界屈曲载荷、屈曲模态及后屈曲行为。

1. 检测项目分类及技术要点

屈曲试验主要依据试件的类型、载荷条件和边界条件进行分类。

1.1 按试件类型与失稳模式分类：

• 杆件/柱体屈曲（欧拉屈曲）：

  • 技术要点： 主要测定细长杆件的临界压力。关键参数为长细比（λ = L / i，其中L为有效长度，i为截面回转半径）。试验需精确控制试件两端的边界条件（铰接、固定、自由等），以符合欧拉公式的理论假设。需测量轴向载荷与轴向/横向位移的关系曲线，临界载荷对应曲线斜率显著变化或横向位移急剧增大的点。

• 板件屈曲：

  • 技术要点： 用于评估薄板在面内压缩、剪切或组合载荷下的稳定性。重点在于施加均匀的边载或剪应力，并监测板面的面外位移（挠度）。需关注初始缺陷（如不平整度）对临界载荷的显著影响。试验常需结合应变片和全场光学测量（如数字图像相关法DIC）来捕捉复杂的屈曲模态。

• 壳体屈曲（如圆柱壳、球壳）：

  • 技术要点： 对初始缺陷极为敏感，试验测得的临界载荷往往远低于经典线性理论值。技术要求极高，需确保载荷的轴对称性，并严格控制试件的几何精度和边界条件。通常需进行多组试验并采用统计方法确定代表性承载能力。后屈曲路径可能是突变的（跳跃屈曲）。

• 复合材料结构屈曲：

  • 技术要点： 除几何非线性外，还需考虑复合材料的各向异性、层间剪切和分层失效。需针对铺层顺序和方向进行设计测试。常用声发射技术监测层间损伤的起始，并结合DIC技术分析各向异性屈曲模态。

1.2 通用技术要点：

• 边界条件模拟： 必须使用专用夹具精确模拟理论分析的约束条件（自由、铰支、固支），这是试验结果有效性的基础。

• 初始缺陷测量： 在加载前，需对试件的初始几何缺陷（直线度、平面度、圆度）进行定量测量，并在数据分析中予以考虑。

• 载荷与位移测量： 需使用高精度载荷传感器和位移计（接触式或非接触式）。对于复杂屈曲，需布置多个测点以捕捉变形形态。

• 加载速率控制： 通常采用准静态加载，以避免动力效应干扰屈曲现象的判断。

• 失效判据： 明确以失稳起始（载荷-位移曲线非线性偏离）、最大承载能力或特定变形量作为临界点。

2. 各行业检测范围的具体要求

2.1 航空航天：

• 要求： 对轻量化结构的稳定性要求极端严格。试验需符合《MIL-HDBK-17F复合材料手册》、NASA相关标准或ASTM D7137（复合材料压缩后冲击损伤容限）等。重点关注加筋板、蒙皮、筒段等结构在压缩、剪切及联合载荷下的屈曲和后屈曲强度，要求进行考虑环境（温湿度）影响的试验。大量使用光学全场测量技术。

2.2 土木与建筑工程：

• 要求： 遵循国家标准如GB 50017-2017《钢结构设计标准》、JGJ/T 101-2015《建筑抗震试验规程》等。试验对象主要为钢柱、钢梁（整体与局部屈曲）、钢管混凝土柱、薄壁型钢构件等。强调在弹塑性范围内的稳定性，需考虑残余应力和大初始缺陷的影响。试验规模较大，常进行足尺或缩尺构件试验。

2.3 机械与压力容器：

• 要求： 依据ASME BPVC Section VIII《压力容器建造规则》、GB/T 150《压力容器》等。针对壳体部件（如圆柱壳、封头）、塔器、换热器管束等，进行外压屈曲试验。重点关注临界外压力、屈曲波形数。试验需在密封舱内进行，并严格保证加压的均匀性和稳定性。

2.4 轨道交通与汽车：

• 要求： 遵循EN 12663-1《铁路应用-铁路车体结构要求》、ISO 11437《道路车辆-构件试验方法》等。重点测试车身骨架中的薄壁梁、吸能盒、底盘纵梁等在轴向压溃下的屈曲吸能特性。要求进行动态或准静态压溃试验，评估其耐撞性和能量吸收能力。

2.5 新材料研发：

• 要求： 针对蜂窝夹层板、点阵结构、纤维增强复合材料等新型轻质材料，测试其面板起皱、芯材剪切屈曲等独特失稳模式。常参照ASTM C364/C365（夹层结构侧压试验）、ASTM D6641（复合材料组合载荷压缩试验）等。

3. 检测仪器的原理和应用

3.1 主要加载设备：

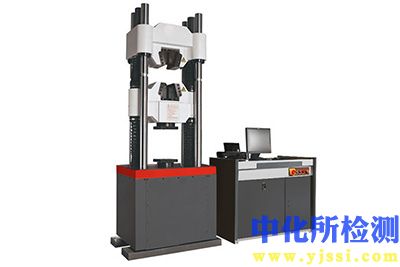

• 万能试验机（伺服液压或电动）：

  • 原理： 通过作动缸施加可控的轴向压缩载荷。伺服系统根据反馈信号（载荷、位移）精确控制加载过程。

  • 应用： 适用于多数杆件、小尺度板件及复合材料试样的屈曲试验。需配备对中装置和专用屈曲夹具。

• 大型结构试验系统：

  • 原理： 通常为多作动器协调加载的框架系统，可对足尺构件施加复杂的多轴载荷。

  • 应用： 用于建筑框架、飞机翼盒、船体分段等大型复杂结构的整体或局部屈曲试验。

3.2 关键测量仪器：

• 载荷与位移传感器：

  • 原理： 载荷传感器基于应变电桥原理；接触式位移计（如LVDT）基于可变电感原理。

  • 应用： 直接测量轴向载荷和关键点的位移，是绘制载荷-位移曲线的基础。

• 应变测量系统：

  • 原理： 电阻应变片将应变转化为电阻变化；光纤光栅传感器（FBG）将应变转化为波长漂移。

  • 应用： 粘贴于试件表面关键位置，测量屈曲起始前后应变场的分布和变化，尤其适用于识别局部屈曲。

• 全场光学测量系统（以数字图像相关法DIC为代表）：

  • 原理： 通过追踪试件表面散斑图像在变形前后的变化，利用数字图像相关算法计算全场三维位移和应变。

  • 应用： 已成为屈曲试验的核心技术。可非接触式、高分辨率地完整记录屈曲模态的演化过程、捕捉多个屈曲波形、测量初始缺陷，是研究复杂屈曲和后屈曲行为的必备工具。

• 声发射检测仪：

  • 原理： 监测材料在变形损伤过程中释放的瞬态弹性波信号。

  • 应用： 用于复合材料屈曲试验中，实时探测纤维断裂、基体开裂或分层等损伤的起始与扩展，为确定失稳起始点提供补充判据。

3.3 专用辅助装置：

• 屈曲试验夹具： 设计用于实现特定边界条件，如刀口铰支座、V型槽支座、可调固支端等。

• 侧向支撑架： 在板件或薄壁构件试验中，用于防止非期望方向的提前失稳，确保失稳发生在待研究的模式上。

• 环境箱： 与试验机集成，用于进行高低温或湿热环境下的屈曲性能测试。
