颠震试验技术内容

1. 检测项目分类及技术要点
颠震试验是一种模拟运输过程中持续重复冲击环境的可靠性试验，主要用于评估包装的保护性能和产品的结构坚固性。其核心是再现公路、铁路等运输工具在不规则路面行驶时产生的随机振动与重复冲击复合效应。

• 主要分类：

  • 固定位移颠震试验： 以固定的振幅（如25.4mm）为核心参数，频率在一定范围内（如3-5Hz）变化，模拟基础运输振动。技术要点在于振幅的精确控制和频率的平稳扫频。

  • 固定频率颠震试验： 以固定的频率（如4-6Hz）进行长时间试验，评估产品在特定共振频率下的耐受性。技术要点在于频率稳定性及试验时间的确定。

  • 重复冲击试验（弹跳试验）： 通过试验台面跌落至凸轮或气囊上产生重复的冲击加速度。技术要点在于冲击脉冲波形（通常为半正弦波）、峰值加速度（常见5g-15g）、冲击重复频率（常见1-2Hz）和总冲击次数的控制。

  • 综合运输颠震试验： 结合随机振动（模拟公路谱）与重复冲击，更真实地复现综合运输环境。技术要点在于制定符合实际运输路况的功率谱密度（PSD）曲线与冲击时序的复合程式。

• 核心技术参数与要点：

  • 振幅/位移： 通常为25.4mm（1英寸）或根据标准与运输条件设定。需确保在整个频率范围内位移不超标。

  • 频率范围： 典型范围为1Hz至100Hz，其中低频段（1-10Hz）是模拟颠震的关键。

  • 加速度： 取决于频率与振幅的组合（A=(2πf)²D），固定位移下，加速度随频率平方增加。

  • 持续时间： 根据运输距离和路况确定，通常以时间（如1小时、2小时）或总振动次数（如10^6次循环）计。

  • 样品安装： 应模拟实际运输状态固定在台面上，包括包装箱、缓冲材料等。

  • 监测点： 应在试验台面控制点及产品关键部位安装传感器，以监控输入与响应。

2. 各行业检测范围的具体要求
不同行业因产品特性、运输方式和可靠性要求差异，存在具体的标准与规范。

• 电工电子产品与军用设备：

  • 标准依据： GB/T 2423.10（IEC 60068-2-6）， GJB 150.16A， MIL-STD-810H 等。

  • 要求： 侧重产品本身的结构完整性与性能稳定性。军用标准要求更为严酷，常规定进行三个相互垂直轴向的试验，频率范围可能更宽，并常与高低温等环境综合进行。试验后需进行功能与性能检查，不允许出现结构损坏、紧固件松动或电气性能超差。

• 包装运输与物流行业：

  • 标准依据： ASTM D999， ISTA 系列标准（如ISTA 2A、3E）， GB/T 4857.7 等。

  • 要求： 侧重评估运输包装件（产品带包装）的保护能力。试验参数紧密联系运输方式（如卡车、铁路）。ISTA标准常将固定位移颠震作为基本测试项目，并结合压力、冲击等测试。试验后主要检查包装破损情况、内装产品的外观、结构及功能是否完好。

• 汽车及其零部件：

  • 标准依据： ISO 16750-3， SAE J2380， 各企业标准。

  • 要求： 模拟车辆在崎岖路面行驶的振动与冲击。频率范围通常较低（如5-500Hz），重点关注底盘件、电子控制单元（ECU）、灯具等在长期颠振下的疲劳耐久性、接头松脱和电气接触可靠性。常使用代表实际路况的随机振动谱，试验时间可能对应等效的行驶里程（如10万公里）。

• 铁路设备：

  • 标准依据： IEC 61373（EN 61373）， GB/T 21563。

  • 要求： 根据设备在车体上的安装位置（如车体、转向架、车轴安装）划分严酷等级。转向架安装区条件最严酷，频率范围覆盖0.5-500Hz，加速度RMS值最高。试验包括功能性随机振动和长寿命随机振动（模拟全生命周期累积损伤），对结构强度和连接可靠性要求极高。

3. 检测仪器的原理和应用

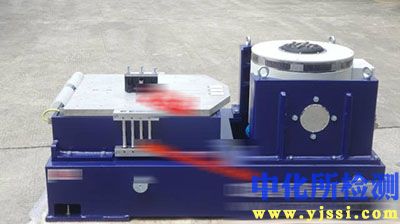

• 核心仪器：电动振动试验系统

  • 原理： 基于电磁感应原理。驱动线圈（动圈）固定在运动台面中，置于高磁通密度的恒定磁场内。当功率放大器向驱动线圈输入交变电流时，线圈受到交变电磁力的作用，带动台面及样品按电信号规律产生往复振动。控制系统通过台面上的加速度传感器（控制加速度计）进行闭环反馈，精确控制振动波形、频率、加速度和位移。

  • 应用： 是实现精确、可重复颠震试验（尤其是固定位移/频率、随机振动）的主要设备。其频率范围宽、控制精度高、波形多样，可满足大部分标准要求。

• 机械式颠震试验机（重复冲击试验机）

  • 原理：

    1. 凸轮式： 电机驱动凸轮旋转，使工作台面升至一定高度后随凸轮轮廓突然跌落，撞击底部缓冲垫，产生半正弦冲击脉冲。通过调节凸轮转速（冲击频率）和跌落高度（冲击加速度）来改变试验条件。

    2. 气囊式（鼓式）： 样品平台置于多个充气气囊之上，电机驱动曲轴使平台产生规律性起伏和跌落，模拟持续、低强度的重复冲击。

  • 应用： 结构相对简单，成本较低，特别适用于包装行业的重复冲击试验和基本的固定频率颠震试验。其产生的冲击波形能较好地模拟卡车车厢底板受到的冲击环境。

• 关键辅助仪器：

  • 加速度传感器： 用于测量振动与冲击的加速度值，是控制与监测的核心传感器。需根据量程、频率范围和安装方式选择。

  • 动态信号分析仪/数据采集系统： 采集并分析振动台的输入信号及产品关键部位的响应信号，进行频率分析（FFT）、传递函数分析等，用于发现产品共振点、评估振动传递特性。

  • 控制系统与软件： 现代振动系统的核心，负责生成驱动信号、实现闭环控制、创建和管理试验谱图（正弦、随机、冲击及混合模式），并实时监控试验状态和安全停机。

• 仪器选择应用要点：

  • 根据试验标准的具体参数（最大位移、最大速度、最大加速度、频率范围、负载重量）选择振动台的推力、行程和台面尺寸。

  • 对于以重复冲击为主的包装测试，机械式试验机更具针对性和经济性。

  • 对于需要精确模拟复杂路谱、进行多轴向振动或与气候环境综合的试验，必须采用由高性能控制系统驱动的电动振动系统，并可配备滑台进行水平向试验。
