相变产物检测技术

相变产物检测是通过一系列物理与化学分析手段，对材料在相变过程中生成的新相（如马氏体、贝氏体、珠光体、残余奥氏体等）进行定性识别、定量分析和形貌表征的技术。其核心目标是精确确定产物的类型、数量、尺寸、分布及晶体学特征，从而关联材料的力学性能、工艺性能与使用寿命。

1. 检测项目分类及技术要点

1.1 物相定性及定量分析

• 技术要点：确定样品中存在的所有结晶相和非晶相的种类。关键在于获得高信噪比、高分辨率的衍射或光谱数据，并借助标准数据库（如PDF卡片）进行比对。定量分析则需解决重叠峰分离、择优取向校正及非晶相定量等问题。

• 主要技术：X射线衍射（XRD）、电子背散射衍射（EBSD）、显微拉曼光谱。

1.2 显微组织形貌与分布观察

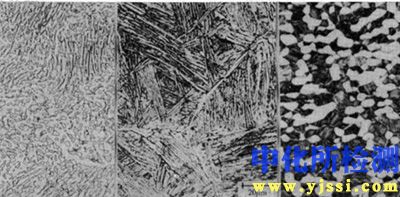

• 技术要点：揭示相变产物的几何形态（如板条状、针状、片状）、尺寸（如晶粒尺寸、片层间距）、分布均匀性及与母相的取向关系。制样质量（如抛光、蚀刻）直接影响观察效果。

• 主要技术：光学显微镜（OM）、扫描电子显微镜（SEM）、透射电子显微镜（TEM）。

1.3 微区成分分析

• 技术要点：测定相变产物及其界面的化学成分分布，尤其是合金元素的偏聚或贫化。要求仪器具有高的空间分辨率（纳米级）和成分探测极限（可达0.1 wt%）。

• 主要技术：能谱仪（EDS）、波谱仪（WDS）、电子探针显微分析仪（EPMA）、原子探针断层扫描（APT）。

1.4 晶体学特征分析

• 技术要点：精确测定相变产物的晶体结构、取向、相界面关系及应变状态。需处理复杂的菊池衍射花样或高分辨晶格条纹。

• 主要技术：透射电子显微镜（TEM）、电子背散射衍射（EBSD）、高分辨率X射线衍射（HR-XRD）。

1.5 力学性能微区映射

• 技术要点：将相变产物的微观形貌与其局部力学性能（硬度、弹性模量）直接关联。测试时需避免基体效应，并选择合适载荷。

• 主要技术：纳米压痕/显微硬度计。

2. 各行业检测范围的具体要求

2.1 金属材料（尤其是钢铁行业）

• 具体要求：

  • 淬火/回火钢：精确量化马氏体含量、残余奥氏体含量（通常要求检测下限<1 vol%），测定回火碳化物的类型、尺寸及分布。

  • 齐全高强钢（AHSS）：复杂多相组织（铁素体、贝氏体、马氏体、残余奥氏体）的定量分析，尤其是亚稳残余奥氏体（TRIP效应）的稳定性与含量评估。

  • 工模具钢：检测共晶碳化物、二次碳化物的类型、形貌及偏析，评估其与基体的结合状态。

  • 标准依据：常参考ASTM E975, ASTM E1245, ISO 643, GB/T 13320等。

2.2 陶瓷与无机非金属材料

• 具体要求：检测烧结或热处理过程中发生的多型体转变（如氧化锆t→m相变）、晶型转变（如石英α↔β）及玻璃相析晶行为。重点关注相变体积效应、相含量与材料增韧、热膨胀性能的关系。

• 标准依据：常参考ASTM C1259, GB/T 16534等。

2.3 高分子与复合材料

• 具体要求：表征结晶聚合物的结晶度、晶型（如聚丙烯的α、β、γ晶型）、球晶尺寸与分布，以及复合材料中填料诱导的结晶行为。关注相变温度（DSC测量）与分子链结构的关系。

• 标准依据：常参考ISO 11357, ASTM D3418等。

2.4 功能材料（如形状记忆合金、相变存储材料）

• 具体要求：

  • 形状记忆合金（NiTi等）：精确识别热弹性马氏体与母相（奥氏体），分析相变温度区间（Ms, Mf, As, Af）及循环稳定性。

  • 相变存储材料（Ge-Sb-Te等）：快速、原位鉴别非晶态与晶态（如面心立方和六方相）的相互转变，表征相变速度与微观结构关系。

3. 检测仪器的原理和应用

3.1 X射线衍射仪

• 原理：基于布拉格定律（2d sinθ = nλ），利用单色X射线照射样品，探测衍射花样。衍射峰位置确定物相，强度用于定量，峰形变化分析微应变与晶粒尺寸。

• 应用：物相定性/定量分析（如残余奥氏体定量）、残余应力测定、织构分析。配备高温台可进行原位相变研究。

3.2 扫描电子显微镜及能谱/波谱仪

• 原理：利用聚焦电子束扫描样品表面，激发二次电子、背散射电子（BSE）和特征X射线。BSE图像衬度反映平均原子序数差异，用于相区分；EDS/WDS对X射线进行能谱或波长分析，实现微区成分定性与定量。

• 应用：组织形貌高分辨率观察（分辨率可达1nm），微区成分分析（EDS面分布、线扫描），结合EBSD进行晶体学分析。

3.3 透射电子显微镜

• 原理：高能电子束穿透薄样品，基于衍射和吸收成像。明/暗场像展示形貌与缺陷，选区电子衍射（SAED）分析晶体结构，高分辨像（HRTEM）直接观察原子排列。

• 应用：纳米尺度相变产物（如细小析出相、过渡相）的形貌、结构、成分及界面原子结构的终极表征。

3.4 电子背散射衍射系统

• 原理：在SEM中，入射电子束与样品晶格作用产生菊池衍射带，通过Hough变换自动标定菊池花样，获得晶体取向信息。

• 应用：自动识别相（基于晶体结构差异），绘制相分布图、取向图，统计晶粒尺寸、取向差，分析织构、晶界类型等。

3.5 原子探针断层扫描仪

• 原理：在超高真空和极低温下，通过脉冲激光或电压使样品尖端原子发生场蒸发，经位置敏感探测器重构出单个原子的三维空间位置和元素身份。

• 应用：在原子尺度上定量分析相变初期原子团簇、析出相成分，以及晶界、相界处的元素偏析行为，是研究相变早期过程的强有力工具。

3.6 显微拉曼光谱仪

• 原理：基于拉曼散射效应，测量入射光与分子振动/晶体晶格振动相互作用后产生的非弹性散射光频率位移。光谱特征峰对应特定的化学键或晶相。

• 应用：特别适用于鉴别陶瓷、高分子及某些金属氧化物中的不同晶相（如金刚石与石墨，氧化锆各相），对非晶态结构也敏感。

3.7 差示扫描量热仪

• 原理：在程序控温下，测量样品与参比物之间的功率差（热流差）与温度关系。相变过程中的吸热或放热峰对应相变温度与焓变。

• 应用：测定相变温度（如熔融、结晶、固态相变）、相变潜热、相变动力学参数，是定性判断相变及其热力学参数的基础手段。
