焊接裂纹敏感性试验技术内容

1. 检测项目分类及技术要点

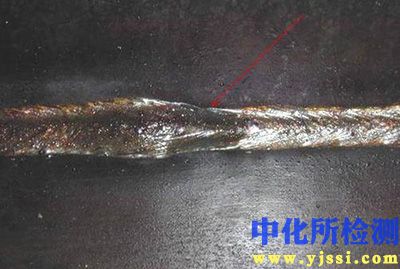

焊接裂纹敏感性试验主要用于评估材料在焊接过程中产生热裂纹（凝固裂纹、液化裂纹）和冷裂纹（氢致裂纹、再热裂纹）的倾向。根据裂纹类型和评估目的，试验方法主要分为以下几类：

1.1 热裂纹敏感性试验

• 压板对接（FISCO）试验：

  • 技术要点：试板在刚性固定下进行堆焊，通过外加拘束应力促进裂纹产生。评估指标为裂纹总长度或裂纹率。适用于低合金钢、不锈钢及铝合金。

  • 关键参数：拘束距离、焊接电流、焊接速度。

• 可调拘束试验：

  • 技术要点：在熔池尾部施加瞬时应变，测定产生临界裂纹长度的应变量或最大裂纹长度。量化材料的热塑性储备。

  • 关键参数：应变量、应变速率、试验温度区间。

• 横向可变拘束（Varestraint）试验：

  • 技术要点：在焊接过程中对试板施加横向弯曲应变，诱导产生纵向裂纹。用于评估凝固裂纹敏感性。

  • 关键参数： augmented strain（增强应变值，通常为0.5%-4%）。

1.2 冷裂纹敏感性试验

• 斜Y型坡口焊接裂纹试验：

  • 技术要点：主要用于评估低合金高强钢焊接热影响区（HAZ）的氢致裂纹（根部裂纹）敏感性。试验焊缝拘束度大，缺口效应明显。

  • 关键参数：焊接工艺参数（线能量）、扩散氢含量、预热/后热温度。评定方法为裂纹率（表面、根部、断面）。

• 插销试验：

  • 技术要点：定量测定临界断裂应力或临界预热温度来评估氢致裂纹敏感性。将带缺口的插销试样装入底板孔中，焊接后加载。

  • 关键参数：缺口形式（环形或螺形）、待试验应力、断裂时间。

• 刚性拘束裂纹（RRC）试验：

  • 技术要点：模拟高拘束接头，测定防止裂纹产生所需的临界拘束度或临界预热温度。

  • 关键参数：拘束长度、拘束应力。

1.3 再热裂纹敏感性试验

• 斜Y型坡口再热裂纹试验：采用与冷裂纹试验相同的试件，焊后进行特定温度区间（如550-650℃）的再热处理，检查裂纹。

• 应力松弛试验：在热模拟机上对试样施加初始应力，并在再热温度区间保温，以断裂时间或临界应力评估敏感性。

通用技术要点：

• 试样制备需严格遵循标准，确保坡口精度和清洁度。

• 焊接参数（电流、电压、速度）需精确控制并记录。

• 裂纹检测通常采用宏观观察、渗透探伤（PT）、金相切片分析等方法。

• 试验环境（温度、湿度）需控制，特别是对氢致裂纹试验。

2. 各行业检测范围的具体要求

不同行业因其材料、结构及服役条件的特殊性，对焊接裂纹敏感性试验的选择和应用存在特定要求。

2.1 压力容器与管道行业

• 标准依据：常遵循ASME Sec. IX、GB/T 4675.1、API 1104等。

• 材料范围：重点针对低合金高强钢（如Q345R、SA516 Gr.70）、铬钼耐热钢（如12Cr2Mo1R、P91/P92）及奥氏体不锈钢。

• 具体要求：

  • 对于标准抗拉强度≥540 MPa或厚度≥50 mm的钢材，通常要求进行斜Y型坡口试验或插销试验以制定抗裂焊接工艺。

  • 铬钼钢焊后热处理（PWHT）工艺评定需进行再热裂纹敏感性试验。

  • 深海管道用钢需评估氢致裂纹（HIC）和应力腐蚀开裂（SCC） 的敏感性。

2.2 船舶与海洋工程

• 标准依据：主要参照各国船级社规范（如CCS、DNVGL、ABS）。

• 材料范围：高强度船体结构钢（如DH36、EH40）、海洋平台用厚板及管节点用钢。

• 具体要求：

  • 对高强钢厚板（通常>25mm）的焊接工艺认可，强制要求进行拘束焊道裂纹试验（如Tekken试验）或CTS试验。

  • 重点关注焊缝和HAZ的冷裂纹敏感性，试验扩散氢含量要求极低（通常<5mL/100g）。

  • 节点部位需模拟实际拘束状态进行大型构件模拟试验。

2.3 轨道交通（高铁、重载机车）

• 标准依据：EN 15085-2、TB/T 2374等。

• 材料范围：转向架用高强度低合金钢（如S355J2、Q345E）、不锈钢车体及铝合金车体。

• 具体要求：

  • 转向架等关键承力部件焊缝必须通过斜Y型坡口试验或压板对接试验。

  • 铝合金焊接广泛采用可变拘束试验评估凝固裂纹敏感性。

  • 对焊接接头的疲劳性能关联性要求高，裂纹试验结果需与疲劳评定结合。

2.4 核电行业

• 标准依据：RCC-M、ASME Sec. III、NB/T 20002等核级设备标准。

• 材料范围：核岛主设备用低碳不锈钢、镍基合金（如Inconel 690）、低合金钢（如SA508 Gr.3 Cl.2）。

• 具体要求：

  • 工艺评定中裂纹试验要求极为严格，通常需进行多种方法验证。

  • 对不锈钢和镍基合金的焊缝金属凝固裂纹和液化裂纹敏感性有专项评估（如采用横向可变拘束试验）。

  • 所有试验需在模拟服役环境（高温高压水环境）下或试验后进行应力腐蚀开裂（SCC）评估。

2.5 航空航天

• 标准依据：AMS、AWS D17.1等。

• 材料范围：钛及钛合金、高强度铝合金、超高强度钢、镍基高温合金。

• 具体要求：

  • 热裂纹敏感性是首要关注点，广泛采用可调拘束试验、环形镶块裂纹试验等进行量化评估。

  • 针对钛合金的延迟裂纹（氢致） 和高温合金的应变时效裂纹有专门试验程序。

  • 试验需在超净环境（低氧、低湿度）下进行，并采用高精度焊接设备。

3. 检测仪器的原理和应用

焊接裂纹敏感性试验依赖专用仪器设备实现拘束加载、参数精确控制和裂纹检测。

3.1 热裂纹试验装置

• 可变拘束试验机：

  • 原理：通过伺服液压或机械驱动系统，在预设的熔池尾部位置，以极短时间（毫秒级）对试板施加一个可精确控制的弯曲挠度，产生拉伸应变。记录裂纹出现时的临界应变值（CST）或最小裂纹长度对应的应变（MCL）。

  • 应用：主要用于铝合金、不锈钢、镍基合金的凝固裂纹与液化裂纹敏感性量化评级。

• 横向可变拘束（Varestraint）试验装置：

  • 原理：焊接过程中，通过一个凸轮或液压机构使试板在垂直于焊接方向瞬间下弯，形成横向增强应变场。

  • 应用：评估焊缝和HAZ的凝固裂纹与液化裂纹，可测定材料的“脆性温度区间”（BTR）。

3.2 冷裂纹及再热裂纹试验装置

• 插销试验机：

  • 原理：将制备好的插销试样装入底板，焊接后冷却至规定温度，通过液压伺服系统对插销施加恒定的拉伸载荷，记录至断裂的时间或测定不裂的临界应力。

  • 应用：定量测定低合金钢的氢致裂纹敏感性，确定临界预热温度或临界扩散氢含量。

• 刚性拘束试验机：

  • 原理：大型液压设备，在焊接前后对试板两端施加并保持巨大的刚性拘束力，模拟极端拘束条件下的焊接。

  • 应用：用于厚板、重型结构钢的冷裂纹及层状撕裂敏感性研究，以及超高拘束度接头的工艺评定。

3.3 辅助与检测仪器

• 焊接热模拟机（Gleeble）：

  • 原理：利用电阻直接加热试样，通过闭环控制系统精确复现焊接热循环和应力应变循环。

  • 应用：可模拟HAZ不同微区的组织，进行热塑性试验（测定零塑性温度ZDT、零强度温度ZST），以及研究再热裂纹、应变时效裂纹的机理与敏感性。

• 扩散氢测定仪：

  • 原理：主要包括甘油法、气相色谱法和载气热提取法。通过收集并测量焊缝金属中扩散逸出的氢气体积。

  • 应用：定量测定焊材或焊缝的扩散氢含量，是冷裂纹敏感性评估的必备数据。其中ISO 3690规定的气相色谱法精度最高。

• 裂纹检测与分析设备：

  • 原理与应用：

    • 体视显微镜/视频显微镜：用于宏观裂纹和表面微裂纹的观察与长度测量。

    • 金相显微镜/扫描电镜（SEM）：用于裂纹断口形貌观察、裂纹路径（穿晶/沿晶）分析及微观组织表征，确定裂纹性质。

    • 渗透探伤（PT）与磁粉探伤（MT）试剂：用于试样表面开口裂纹的显现。
