曲绕测试技术内容

1. 检测项目分类及技术要点

曲绕测试主要评估材料或构件在反复弯曲应力下的耐久性、柔韧性和结构性损伤情况。核心分类与技术要点如下：

• 1.1 柔韧性/弯曲寿命测试

  • 技术要点：测定试样在标准条件下承受反复弯曲直至断裂的循环次数，或观察规定次数后的表面状态。

  • 关键参数：弯曲角度、弯曲频率、弯曲半径、张力负荷。例如，电线电缆测试中，弯曲半径通常为试样直径的整数倍（如5D或10D），频率为0.5-1 Hz。

  • 评判标准：导体断裂、绝缘/护套开裂、电阻变化率超过阈值（如±30%）。

• 1.2 低温曲绕测试

  • 技术要点：在特定低温（如-15°C, -25°C, -40°C）下进行，评估材料在低温脆化环境下的抗弯曲性能。

  • 关键参数：低温箱温度均匀度（通常要求±2°C）、试样在低温下的恒温时间、低温下的弯曲速率（通常较低）。

  • 评判标准：观察绝缘或护套材料是否出现龟裂、剥落或断裂。

• 1.3 耐开裂扩展测试

  • 技术要点：试样预先制作规定切口，在弯曲应力下评估其抵抗裂纹扩展的能力。

  • 关键参数：切口深度与精度、弯曲应力水平、裂纹扩展长度或完全断裂的循环次数。

  • 评判标准：裂纹长度增长量或达到完全断裂的循环周期数。

• 1.4 扭转-弯曲复合测试

  • 技术要点：模拟实际使用中同时存在弯曲和扭转载荷的复杂工况。

  • 关键参数：扭转角度与弯曲角度的相位关系、复合运动频率。

  • 评判标准：结构失效、功能丧失（如信号传输中断）、材料分层。

• 1.5 导体/元件动态阻抗测试

  • 技术要点：在连续曲绕过程中，实时监测导体电阻、光纤衰减或其它电气/光学性能的稳定性。

  • 关键参数：在线监测系统的采样频率与精度、接触电阻的稳定性。

  • 评判标准：电阻变化率、信号衰减增量。

2. 各行业检测范围的具体要求

• 2.1 电线电缆行业

  • 标准依据：IEC 60227, IEC 60245, GB/T 5013, GB/T 5023, UL 2556等。

  • 具体要求：

    • 软电缆/线：通常要求进行常温及低温（如-15°C）曲绕试验。例如，对于轻型聚氯乙烯护套软线，测试条件可能为：滑轮直径60mm，负载一定重量（如1kg），以约0.33Hz频率弯曲10000次以上，导体不得断裂。

    • 机器人电缆/拖链电缆：要求极高，弯曲循环次数常达数百万至上千万次。测试模拟真实行程（如0.5-2米）、加速度（可达10 m/s²），并需同步监测电气性能。

    • 光纤光缆：除机械弯曲，重点监测弯曲过程中的附加衰减，需符合IEC 60793-1-47等标准规定的弯曲半径（如30mm）下的衰减要求。

• 2.2 纺织与柔性材料行业

  • 标准依据：ASTM D3885, ISO 7854, GB/T 3917等。

  • 具体要求：

    • 织物耐曲磨性：使用马丁代尔耐磨仪或Flexometer，评估织物在反复弯曲与摩擦下的起毛、起球或破损情况。

    • 皮革、人造革柔韧性：测试在数万次折叠（如标准折线处）后表面涂层的开裂情况，测试温度可能涵盖室温和低温。

• 2.3 高分子材料及涂层行业

  • 标准依据：ASTM D6272, ISO 178, GB/T 9341等。

  • 具体要求：通过三点弯曲或四点弯曲测试静态弯曲性能（模量、强度）。动态曲绕则关注材料的疲劳性能，通过S-N曲线（应力-循环次数曲线）评估其长期耐久性。

• 2.4 电子元件与连接器行业

  • 标准依据：EIA-364-41, MIL-STD-1344A, IEC 60512等。

  • 具体要求：

    • 柔性印刷电路板（FPC）：测试其可弯折寿命，弯曲半径可小至1-3mm，循环次数要求数千至数十万次，测试后需进行电气连通性和绝缘电阻验证。

    • 连接器插拔与线缆弯折：评估带线连接器在端口处反复弯折（如±45°角）对接触可靠性的影响。

• 2.5 医疗器械行业（如导管、可植入柔性器械）

  • 标准依据：ISO 10555, ASTM F2606, GB 15812等。

  • 具体要求：测试极为严格，需在模拟生理环境（如37°C生理盐水）中进行。评估导管等器械在模拟通过血管路径的反复弯曲后，其管腔通畅性、结构完整性（如层间分离）、以及有无颗粒脱落。

3. 检测仪器的原理和应用

• 3.1 核心原理
  曲绕测试仪的核心原理是通过机械传动系统（如电机驱动曲柄滑块、凸轮、伺服电机），使试样夹具产生精确、可重复的往复弯曲运动。系统集成计数、负载控制、环境模拟（温箱）及在线监测模块。

• 3.2 仪器主要类型与应用

  • 3.2.1 单向/双向弯曲试验机

    • 原理：试样一端固定，另一端在单一平面内进行正反向角度弯曲（如±90°或±180°）。

    • 应用：电线电缆、金属细丝、条带等材料的常规柔韧性和弯曲寿命测试。

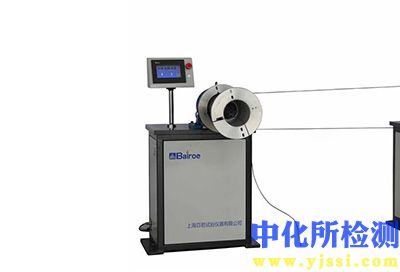

  • 3.2.2 滑轮式/曲柄滑块式试验机

    • 原理：试样绕过规定直径的滑轮，或在滑块带动下进行U形往复运动，同时可施加轴向张力。

    • 应用：标准电线电缆测试（如IEC/GB标准），可精确控制弯曲半径和张力。

  • 3.2.3 多轴动态测试系统

    • 原理：采用多轴伺服驱动，可编程模拟复杂的空间运动轨迹，如结合X、Y轴弯曲与Z轴扭转。

    • 应用：机器人电缆、汽车线束、油气勘探电缆等复杂工况模拟测试。

  • 3.2.4 高低温环境箱集成系统

    • 原理：将弯曲测试机构置于高低温环境箱内，实现温度（如-70°C至+180°C）与弯曲应力的耦合测试。

    • 应用：材料低温脆性、高温老化下的弯曲性能评估。

  • 3.2.5 在线监测单元

    • 原理：集成接触式或非接触式测量系统。

      • 电气监测：通过滑环或无线传输技术，实时监测弯曲过程中导体的连续性、电阻变化。

      • 光学监测：集成光源和光功率计，监测光纤在弯曲时的衰减变化。

      • 视觉监测：集成高速摄像头，用于观察和记录微小裂纹的萌生与扩展。

• 3.3 关键仪器参数

  • 弯曲角度：控制精度通常需达到±0.5°。

  • 弯曲频率：范围通常为0.1 Hz 至 2 Hz，可编程控制。

  • 负载控制：张力负载范围与精度（如±1% FS）。

  • 计数能力：循环次数计数范围通常需达10^7次以上，无丢失。

  • 环境温度：范围与均匀度（如±2°C）。

  • 数据采集：多通道实时数据采集与存储能力。
