啮合检测详细技术内容

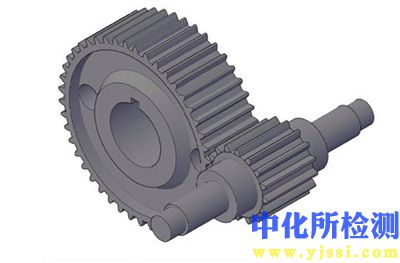

1. 检测项目分类及技术要点

啮合检测旨在评估两个或多个机械零件（尤指齿轮、螺纹、花键等）在接触和传动过程中的配合质量与性能。其主要检测项目可分为几何精度检测、表面质量检测、运动性能检测和材料性能检测四大类。

1.1 几何精度检测

• 齿形误差检测： 测量实际齿廓与设计理论齿廓的偏差，包括形状误差（如鼓形、中凹）和角度误差。关键技术要点在于高精度轮廓扫描，通常采用渐开线、摆线等数学模型作为基准。

• 齿向误差检测： 评估齿宽方向上齿面的偏差，检测螺旋角误差、鼓形量等。需严格控制测头沿齿宽方向的精确导引与定位。

• 齿距误差检测： 包括单个齿距偏差和累积齿距误差。测量需围绕齿轮分度圆进行，关键在精准的角度分度与测头触发同步。

• 径向跳动与轴向跳动检测： 反映齿轮安装基准与齿圈的偏心情况。检测时齿轮需绕基准轴线旋转，测头在径向或端面接触测量。

• 中心距偏差与轴线平行度检测： 对于齿轮副，需检测安装后两轴线的实际中心距与理论值的偏差，以及空间中的平行度误差。通常使用高精度三坐标测量机或专用齿轮测量中心。

1.2 表面质量检测

• 表面粗糙度： 测量齿面微观轮廓的算术平均偏差（Ra）、轮廓最大高度（Rz）等参数。触针式轮廓仪是主流设备，测量时需注意测针轨迹与纹理方向。

• 表面缺陷： 检测齿面的划伤、点蚀、剥落、裂纹等。除目视外，广泛采用磁粉探伤（铁磁材料）、渗透探伤（非铁磁材料）及工业内窥镜。

• 表面硬度与硬化层深度： 使用维氏或洛氏硬度计在齿面及齿根特定位置测量，硬化层深度常用显微硬度梯度法测定。

1.3 运动性能检测

• 传动误差检测： 测量输入轴与输出轴的实际角位移与理论角位移之差，是评价齿轮动态平稳性的核心指标。需在封闭功率试验台或高精度转台上进行，配备高分辨率角度编码器。

• 振动与噪声检测： 在特定负载、转速下，使用加速度传感器和声级计测量齿轮箱的振动加速度、速度及噪声频谱，分析其与啮合频率及其谐波的关系。

• 接触斑点检测： 在轻载下，于小齿轮齿面涂覆显影剂，啮合后观察在大齿轮齿面上留下的痕迹，定性评估齿面接触区域和贴合状况。

1.4 材料性能检测

• 核心硬度与心部组织： 对齿轮截面进行金相制备，观察材料组织（如马氏体、残余奥氏体含量），并测量心部硬度，确保其承载能力。

• 残余应力检测： 使用X射线衍射法或超声法测量齿面及次表面的残余应力分布，评估其抗疲劳性能。

2. 各行业检测范围的具体要求

2.1 汽车行业

• 要求： 极高的疲劳寿命、低噪声、高功率密度。检测重点为齿形/齿向的微观修形精度、传动误差控制和热处理质量。

• 标准： 广泛遵循ISO 1328、AGMA 2015/2000、DIN 3962等。精度等级通常要求达到ISO 5-7级，新能源车电驱动齿轮要求更高。

• 特殊要求： 对齿轮的NVH（噪声、振动与声振粗糙度）性能进行系统级测试；对涂层齿轮（如DLC涂层）需进行膜厚、结合力等专项检测。

2.2 航空航天行业

• 要求： 极端可靠性与轻量化。检测极为严苛，覆盖从材料到成品全过程。

• 标准： 常用AGMA 2111、GB/T 10095及企业专属标准。

• 特殊要求： 对齿根过渡曲线光滑度、残余应力分布有特殊规定；必须进行100%的荧光渗透或磁粉探伤；对高可靠性齿轮副实施单配检测与记录。

2.3 工业机器人及精密仪器行业

• 要求： 极高的运动精度、低回差、高重复定位精度。

• 标准： 参考ISO 1328，但更关注单项误差的严格控制。

• 特殊要求： 对谐波减速器、RV减速器中的齿轮/摆线轮，齿形精度常要求达到ISO 3-4级；严格控制齿侧间隙（背隙）的允许范围；对表面粗糙度要求极高（Ra常小于0.4 μm）。

2.4 能源装备（风电、重载齿轮箱）

• 要求： 超大尺寸、重载、高可靠性。检测常在现场或大型专用设备上进行。

• 标准： 遵循ISO 6336强度计算标准及AGMA 6000系列风电齿轮标准。

• 特殊要求： 偏重于宏观几何精度（如大直径齿轮的齿距累积误差）和表面缺陷的无损检测；对齿面接触斑点有明确的面积和位置要求；需进行定期的在线振动监测与油液磨粒分析。

3. 检测仪器的原理和应用

3.1 齿轮测量中心

• 原理： 集成高精度机械回转轴（C轴）、径向移动轴（R轴）和切向/轴向移动轴（X/Z轴），搭配高精度测头（常为电感式或光学校零测头）。计算机数控系统驱动各轴，使测头按理论齿面方程式运动，扫描实际齿面，通过误差分离算法得到各项几何误差。

• 应用： 齿轮、齿轮刀具、蜗杆、凸轮等复杂回转零件的齿形、齿向、齿距、径向跳动等几何精度的高精度、自动化综合测量。

3.2 三坐标测量机

• 原理： 基于直角坐标系，通过探测系统（接触式触发测头或扫描测头）采集工件表面点的空间坐标，通过软件构建几何元素并计算其形状、位置和尺寸误差。

• 应用： 测量齿轮箱体的轴承孔中心距、同轴度、平行度等位置公差，也可配置专用测针与软件进行大齿轮的齿距、齿廓等粗略测量。

3.3 粗糙度轮廓仪

• 原理： 触针式仪器，金刚石测针以恒定速度划过工件表面，其垂直位移被转换为电信号，经放大、滤波和数字化处理后，计算Ra、Rz、Rq等参数。也可进行轮廓形状测量。

• 应用： 精确测量齿面、齿根表面的粗糙度，评估磨削、珩磨、抛光等工艺效果。

3.4 传动误差测量仪

• 原理： 采用双光栅或高精度圆光栅系统，分别精确测量输入轴与输出轴的实时角位移。在空载或轻载下啮合旋转，计算机同步采集两路角度信号并计算其与理论传动比的差值，得到传动误差曲线。

• 应用： 评价齿轮副、蜗轮蜗杆副的运动平稳性，是诊断齿形误差、安装误差综合影响的关键设备。

3.5 无损检测设备

• 磁粉探伤机： 对铁磁性齿轮施加磁场，表面或近表面缺陷处产生漏磁场吸附磁粉形成磁痕。用于检测淬火裂纹、磨削裂纹等。

• 荧光渗透检测线： 将渗透液涂于齿轮表面，渗入开口缺陷后，经显像剂吸附，在紫外灯下观察荧光显示。适用于各种材料表面开口缺陷检测。

• 便携式硬度计： 如里氏硬度计，通过冲击装置冲击齿面，测量冲击与回弹速度计算硬度值。常用于现场快速硬度抽查。

3.6 光学扫描仪与工业CT

• 原理： 光学扫描仪（如结构光、激光扫描）通过光栅投影或激光线扫描获取工件表面点云数据；工业CT则通过X射线透照旋转工件，重建三维体数据，可同时获取内外结构。

• 应用： 光学扫描仪用于逆向工程、齿面接触斑点数字化分析；工业CT用于检测齿轮内部缩孔、疏松等铸造缺陷，以及装配后齿面啮合状态的无损可视化分析。
