水通量测试技术内容

一、 检测项目分类及技术要点

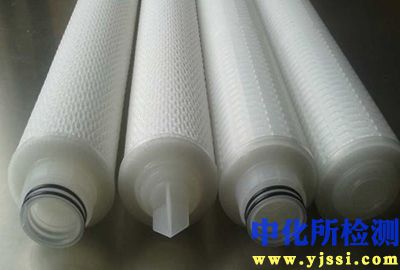

水通量测试是衡量膜分离材料（如反渗透膜、纳滤膜、超滤膜、微滤膜）及滤芯、滤材单位时间内透过水能力的关键性能指标。核心检测项目为膜水通量，其衍生及关联项目包括：

1. 标准水通量：在规定温度、压力和进水条件下，单位膜面积（或单支元件）在单位时间内的纯水透过量。

   • 技术要点：

     • 温度校正：水通量与水的粘度高度相关，粘度随温度变化。测试结果必须校正至标准温度（通常为25℃），校正公式依据测试标准（如ASTM D4516）或膜制造商规范。

     • 压力控制：测试压力需精确稳定。对于反渗透（RO）和纳滤（NF）膜，通常在特定净驱动压力（进水压力减去渗透压与渗透侧背压）下测试；对于超滤（UF）和微滤（MF）膜，则在跨膜压力下测试。

     • 稳定时间：测试前需对膜进行充分润湿和预压密，直至通量稳定。新膜或清洗后的膜通常需要数十分钟至数小时的稳定过程。

     • 污染指数：通量测试前后结合污染物（如浊度、胶体、有机物）浓度分析，可计算污染指数（FI）或淤积密度指数（SDI），评估进水污染潜能。

2. 稳定通量与衰减率：在长时间运行或特定污染条件下，通量下降至相对稳定值的测试，用于评估膜的抗污染性和长期运行性能。

   • 技术要点：需模拟实际水质或使用标准污染液，在规定循环或错流条件下连续测试，记录通量随时间的变化曲线，计算通量衰减率。

3. 水回收率：在系统或元件级别，渗透水流量与进水流量之比。与通量结合可评估系统设计合理性。

   • 技术要点：需精确计量进水和产水流量，并考虑浓水排放量。高回收率测试需关注膜表面浓差极化和结垢风险。

4. 截留率/脱盐率测试：通常与水通量测试同步进行，通过测定进水和渗透水中特定标准物质（如NaCl、MgSO₄）的浓度，计算膜的分离精度。

   • 技术要点：测试用水需配制精确浓度的标准溶液，并使用电导率仪或离子色谱等设备准确分析。

二、 各行业检测范围的具体要求

1. 水处理行业（海水淡化、苦咸水淡化、市政及工业纯水制备）：

   • 反渗透/纳滤膜元件：遵循ASTM D4516、ISO 13443等行业标准。测试压力通常为RO膜：150-225 psi（约1.03-1.55 MPa，对应苦咸水）或800-1200 psi（约5.5-8.3 MPa，对应海水）；NF膜：70-150 psi（约0.48-1.03 MPa）。温度校正至25℃。测试用水为特定电导率（如500 μS/cm或2000 mg/L NaCl溶液）的纯水或标准盐溶液。要求报告标准通量、稳定脱盐率及压力降。

2. 食品与饮料行业：

   • 超滤/微滤膜：用于果汁澄清、乳品浓缩、酒类除菌等。除标准水通量测试外，更注重卫生设计相关的清洁恢复通量测试。即测定膜在经历典型生产周期（如处理特定物料）并经标准清洗程序（CIP）后的水通量恢复率。测试需符合卫生设计规范（如3-A、EHEDG），可能涉及热水、酸、碱条件下的通量测试。

3. 生物制药行业：

   • 超滤膜包/中空纤维柱：用于蛋白质浓缩、缓冲液置换、病毒去除。遵循ASME BPE、USP等规范。测试重点是完整性测试（如前进流测试、泡点测试）与水通量测试的关联性。要求使用超纯水（WFI标准），测试条件极其严格，需验证系统无菌性、无热原。常需测试不同跨膜压力下的通量，并计算膜的公称孔径或截留分子量曲线。

4. 工业分离与环保行业：

   • 膜生物反应器（MBR）用膜：关注在模拟混合液或标准污泥条件下的临界通量测试。通过逐步提升通量或跨膜压力，观察跨膜压力是否非线性突增，以确定避免快速污染的临界操作点。测试需模拟实际曝气条件。

   • 气体分离膜：水通量测试在此用于评估膜在湿气环境下的稳定性或亲水性，非核心性能指标。

三、 检测仪器的原理和应用

1. 实验室台式膜评价系统：

   • 原理：采用错流过滤方式，由进料泵、压力调节阀、压力表/传感器、温度传感器、流量计、膜池（平板、中空纤维或卷式膜小型夹套）及数据采集系统组成。可精确控制进料流速、压力、温度，实时测量渗透液流量和组分。

   • 应用：主要用于膜材料研发、配方筛选、性能对比、污染机理研究等基础测试。可进行多通道平行测试，效率高。

2. 单支膜元件测试系统：

   • 原理：模拟工业标准尺寸（如4英寸、8英寸）卷式膜元件或中空纤维膜组件的实际工作环境。系统包括高压泵、精密调压阀、预热/冷却装置、高精度流量计（渗透侧和浓水侧）、在线电导率仪/浓度分析仪、PLC或计算机控制系统。

   • 应用：用于膜元件出厂检验、进货验收、长期性能评价、清洗方案验证。是连接实验室研究与工程应用的关键设备。需严格遵循标准安装程序（如APHA标准方法）。

3. 在线监测与便携式测试仪：

   • 原理：集成压力传感器、温度补偿流量计和数据处理单元。对于SDI测试仪，则是通过测量在恒定压力（30 psi，约0.21 MPa）下，过滤一定体积（通常500 mL）水样所需时间的增加来计算SDI值。

   • 应用：SDI仪用于现场快速评估RO/NF系统进水水质。在线通量监测仪安装于大型水处理系统中，实时监控各段膜组件的性能衰减，指导预测性维护和化学清洗。

4. 关键测量传感器：

   • 质量流量计/电子秤：用于高精度测量渗透液累积量，是计算通量的核心。

   • 压力传感器/变送器：测量进水、浓水、产水压力，精度通常要求达到±0.25% FS或更高。

   • 恒温循环装置：确保测试液温度恒定在设定值（如25±0.5℃），是保证数据可比性的基础。

   • 在线分析仪：如电导率仪、紫外分光光度计、浊度计，用于同步监测分离性能。

所有测试的核心在于严格、可重复的条件控制和数据校正，确保测试结果能够客观、准确地反映被测对象的固有属性，并为工艺设计、性能预测和运行维护提供可靠依据。
