提吊测试技术内容

一、 检测项目分类及技术要点

提吊测试是一种验证结构件、设备或整体系统在受拉载荷下结构完整性、稳定性和安全性的关键试验。主要分为以下类别：

1. 静载测试

   • 技术要点：缓慢平稳地施加荷载至目标值（通常为额定工作载荷的1.25倍、1.5倍或更高安全系数载荷），并保持规定时间（通常不少于10分钟）。主要考核结构在持续静力下的强度、刚度及残余变形。

   • 关键参数：加载速率（应控制以避免动载效应）、保载时间、卸载后的永久变形量、结构有无裂纹或局部屈曲。

2. 动载测试

   • 技术要点：模拟实际工况中的启停、变速、摆动等动态载荷。通常施加额定工作载荷，进行多次重复的起升、下降、回转等组合动作。

   • 关键参数：测试循环次数、动作的平滑性与冲击性、动态应力监测、连接部位的松动或磨损情况。

3. 稳定性测试（针对起重机等）

   • 技术要点：评估设备在载荷作用下抗倾覆的能力。通常包括静态稳定性（在最大抗倾覆力矩位置吊载）和动态稳定性（带载进行回转、变幅等动作）。

   • 关键参数：载荷位置（幅度）、支腿压力或轮胎负荷分布、结构倾斜角度、安全装置（力矩限制器）的触发准确性。

4. 功能性验证测试

   • 技术要点：在载荷下验证各运动机构、控制系统、安全装置（如过载保护、限位器、制动器）的功能是否正常。

   • 关键参数：制动下滑量、机构动作精度、安全报警和切断的触发点、液压系统泄漏情况。

通用技术要点：

• 试重准备：砝码必须经过校准，重量误差通常不超过±1%。使用替代物（如水箱、沙箱）时，需有精确的重量测量与分配方案。

• 测试工况：选择最不利的载荷组合与设备位姿（如最大幅度、最长臂架工况）。

• 监测点布置：关键应力部位（如臂架根部、主梁跨中、焊缝密集区）需布置应变片，监测应力值不得超过材料许用应力。重要结构变形点需进行位移测量。

• 安全措施：划定测试区域，制定应急预案，测试过程中严禁人员处于载荷下方或危险区域。

二、 各行业检测范围的具体要求

1. 起重机械行业（如桥门式起重机、塔式起重机、流动式起重机）

   • 范围：新安装、大修、改造后及定期检验（如每两年）的起重机。

   • 要求：

     • 静载：额定载荷的1.25倍（对于A7/A8级工作制或重要场合为1.4倍）。卸载后不应有永久变形、裂纹、油漆剥落，主要结构无松动。

     • 动载：额定载荷的1.1倍。所有机构应工作正常，制动可靠，无异常振动。

     • 额定载荷试验：验证各机构性能参数（速度、限位）是否符合设计。

     • 标准依据：GB/T 5905《起重机械 试验规范和程序》、TSG Q7015《起重机械定期检验规则》。

2. 风电行业（风机吊装）

   • 范围：吊装用主要起重机（如大型履带吊）、以及风机内部的检修起重机（机舱吊、塔筒吊）。

   • 要求：

     • 极端重视稳定性测试，需在风速允许范围内进行。

     • 测试载荷需考虑风载的动态系数。

     • 对于安装关键部件（如叶轮、主机）的吊装作业，吊索具（吊带、卸扣）也需进行1.25倍安全系数的拉力测试，并有可追溯的记录。

     • 标准依据：GB/T 37435《风力发电机组 吊装安全技术规程》，制造商技术规范。

3. 航空航天与军工

   • 范围：飞机维修吊架、发动机吊具、武器装备挂载装置、降落伞连接件等。

   • 要求：

     • 安全系数高：通常要求进行极限破坏试验，安全系数可达2.0或更高。

     • 材料与工艺控制严格：需进行无损检测（NDT），如磁粉、渗透检测，与提吊测试结合。

     • 数据记录详尽：需全程高密度采集应变、位移数据，出具完整的测试报告，可追溯至单个构件批次。

     • 标准依据：相关国军标（GJB）、航空工业标准（HB）及美国军方标准（如MIL-STD）。

4. 建筑与预制构件行业

   • 范围：预制混凝土构件（如墙板、楼梯、梁柱）的吊装用预埋吊点、吊具。

   • 要求：

     • 破坏性测试常见：对抽样构件中的吊点进行拉拔至破坏，以确定其极限承载力。

     • 现场验证测试：对首批或重要构件，使用荷载传感器进行现场试吊，验证吊点与吊具协同工作的安全性。

     • 标准依据：GB 50666《混凝土结构工程施工规范》中对预制构件吊装的相关规定。

5. 游乐设施行业

   • 范围：空中运行的游乐设施（如飞行塔、观览车）的吊挂轴、钢丝绳、安全杠等。

   • 要求：

     • 疲劳测试与静载测试并重：除高安全系数（通常≥4）的静载测试外，关键运动部件需进行大幅度的疲劳寿命测试。

     • 模拟真实工况：需在测试中模拟乘客载荷的偏载、摆动情况。

     • 标准依据：GB 8408《大型游乐设施安全规范》。

三、 检测仪器的原理和应用

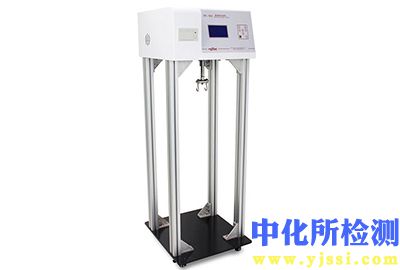

1. 载荷施加与测量仪器

   • 标准砝码：最基础的基准载荷，精度高，但搬运不便，适用于中小吨位及实验室。

   • 液压测力计/载荷传感器

     • 原理：核心为应变式传感器。施加拉力时，传感器内弹性体产生微变形，粘贴其上的应变桥路电阻值变化，经放大电路输出与载荷成正比的电信号。

     • 应用：直接串联在吊钩与试重之间，实时精确显示并记录载荷值。量程从几吨到数千吨，是大型测试的主要工具。

   • 液压千斤顶系统

     • 原理：通过液压泵站驱动多个同步千斤顶，对结构施加向上顶升力或向下拉力，力值由集成的高精度压力传感器测量。

     • 应用：适用于无法直接悬挂重物的结构（如桥梁、大型网架）的静载试验，可实现多点同步加载。

2. 结构响应监测仪器

   • 电阻应变片及静态/动态应变仪

     • 原理：将应变片粘贴于结构表面，结构变形导致应变片电阻变化，应变仪提供桥压并测量微小电压变化，换算为微应变（με）。

     • 应用：测量关键部位的局部应力，验证应力集中情况，是强度评估的直接依据。

   • 位移传感器（拉线式、激光式、光电式）

     • 原理：拉线式通过测量拉线伸缩量；激光式通过测量光斑位置变化；光电式通过图像识别。

     • 应用：测量主梁下挠、臂架端部位移、支柱沉降等整体变形，评估结构刚度。

   • 全站仪/光学经纬仪

     • 原理：利用光学或激光测距、测角原理，确定目标点的三维坐标。

     • 应用：用于大型结构（如塔机塔身、风电吊装工况）在载荷下的整体倾斜和变形监测。

3. 辅助与安全监测仪器

   • 声发射检测仪：

     • 原理：监测材料在受力过程中因裂纹扩展、塑性变形等释放的瞬态弹性波信号。

     • 应用：在静载测试中实时监测结构的微观损伤和活性缺陷，提供早期预警。

   • 数字图像相关（DIC）系统：

     • 原理：通过双目相机拍摄结构表面散斑图像，通过相关算法计算全场位移和应变分布。

     • 应用：非接触式测量，可获得结构全场变形云图，特别适用于复杂形状或难以粘贴应变片的部位。

   • 振动分析仪/加速度传感器：

     • 原理：测量测试过程中结构的振动加速度、频率和幅值。

     • 应用：在动载测试中评估结构的动态特性、共振风险及连接状态。

数据采集系统：集成所有传感器信号，实现同步、实时、连续的采集、显示、存储与分析，是现代化提吊测试的核心。
