锥形量热测试技术内容

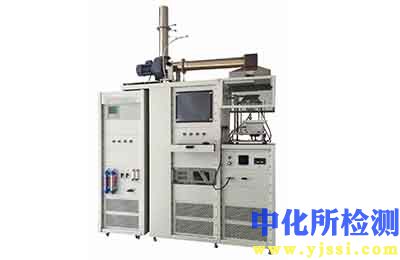

锥形量热仪是依据ISO 5660、ASTM E1354等核心标准，在材料燃烧性能领域进行量化评估的关键科学仪器。其通过在可控热辐射环境下点燃样品，测量燃烧过程中的各项参数，以模拟实际火灾场景中的热释放情况。

1. 检测项目分类及技术要点

检测项目主要分为直接测量参数和关键衍生参数两大类。

1.1 直接测量参数

• 热释放速率（HRR）： 最为核心的参数，表征材料燃烧时单位时间释放的热量。通过耗氧原理测量，即基于每消耗1千克氧气约释放13.1×10³ kJ的热量（典型有效燃烧热）。关键技术要点包括：

  • 氧气分析仪的高精度与快速响应（通常使用顺磁氧分析仪）。

  • 排气系统的流量稳定性和准确测量（采用质量流量计或双向探头配合压差传感器）。

  • 测试前需用纯甲烷进行燃烧校准，验证系统热释放速率计算的准确性。

• 总热释放量（THR）： HRR随时间变化的积分值，反映火灾总热能负载。

• 烟产生速率（SPR）与总烟产生量（TSP）： 通过激光束在排气管道中的衰减率（遵循比尔-朗伯定律）计算得出。关键技术要点是光学镜片的清洁与激光源、接收器的校准。

• 质量损失速率（MLR）： 通过内置精密称重传感器连续记录样品质量获得，反映材料热解和燃烧的挥发速率。

• 点燃时间（TTI）： 从开始施加辐射热流到样品表面出现持续火焰的时间，是评价材料耐火性的重要指标。

1.2 关键衍生参数

• 有效燃烧热（EHC）： 即单位质量损失所释放的热量（HRR/MLR），用于分析气相燃烧效率。

• CO/CO₂产率： 通过气体分析仪（通常为非分散红外分析仪）测量排气中CO和CO₂浓度计算得出，是评估燃烧毒性和完全性的重要指标。

• 烟因子（SF）： SPR与MLR的比值，表征材料生烟特性。

2. 各行业检测范围的具体要求

应用领域不同，测试标准、样品制备及热流选择存在显著差异。

2.1 建筑材料与轨道交通

• 标准： 除ISO 5660-1外，常遵循行业特定标准，如欧盟的EN 45545-2（轨道交通）、NFPA 301（船舶）等。

• 样品要求： 通常为100mm×100mm的原厚产品，需模拟最终使用状态（如带涂层、复合结构）。可能需进行老化（湿热、紫外）等预处理。

• 热流选择： 常用25， 35， 50， 75 kW/m² 等辐射等级，分别模拟小火、发展火及轰燃临近条件。

• 关键指标： 重点考察峰值HRR（pHRR）、180秒或300秒内的总热释放量、烟生成量等，并与分级阈值对比。

2.2 电线电缆

• 标准： 常采用ISO 5660-1或其行业应用标准，如IEC 60332-3系列与锥形量热法的关联评估。

• 样品要求： 电缆段需以特定铺设方式（如梯架）安装于样品架上，测试其成束燃烧特性。

• 技术要点： 评估火焰沿电缆束的蔓延性，HRR和烟产率是核心数据。

2.3 高分子材料与复合材料开发

• 标准： 以ISO 5660-1为主要研发工具。

• 样品要求： 标准厚度（通常3mm或6mm）的均质片材，用于对比不同配方（如阻燃剂体系）的性能。

• 关键分析： 重点关注TTI、pHRR、THR、炭渣质量等，用于分析阻燃机理（气相阻燃或凝聚相成炭）。

2.4 航空航天

• 标准： 要求极为严格，遵循如FAR 25.853、ABD0031（空客）等特定规范。

• 样品要求： 包括内饰板材、座椅织物、垫材等，需在实际使用厚度和状态下测试。

• 热流选择： 可能要求更高辐射通量（如75 kW/m²以上），模拟后舱火源条件。

• 关键指标： 除HRR外，特别关注CO产率（毒性）和烟密度，2分钟内的总热释放量常为硬性指标。

3. 检测仪器的原理和应用

锥形量热仪是一个集成了热辐射、燃烧、气体分析和数据采集的复杂系统。

3.1 核心组成与工作原理

1. 辐射锥与样品架： 电加热的截头圆锥形加热器，提供稳定的标准辐射热流（10-100 kW/m²）。样品水平放置于耐热纤维板支撑的不锈钢样品盘中，下方连接电子天平。

2. 点火系统： 位于样品上方的电火花点火器，在测试开始时自动伸至样品表面上方点燃挥发的可燃气体。

3. 集气罩与排气系统： 倒置的锥形集气罩收集所有燃烧产物。通过大功率离心风机和节流阀控制，形成稳定的排气流。流量测量装置（双向探头）和采样管位于集气罩顶部管道内。

4. 气体分析系统：

   • 氧气（O₂）分析仪： 核心传感器，多为高精度顺磁型，连续测量排气中O₂浓度相对于环境空气的下降值，是计算HRR的基础。

   • 一氧化碳和二氧化碳（CO/CO₂）分析仪： 多采用非分散红外（NDIR）传感器。

   • 烟密度测量： 激光光源与光电接收器相对安装在排气管两侧，测量光束透过率的衰减。

5. 数据采集与处理系统： 高速数据采集卡同步记录所有传感器信号，专用软件依据标准中的算法（如Huggett公式）实时计算并报告所有参数。

3.2 应用范畴
锥形量热仪的应用已超越单纯的测试，延伸至：

• 材料研发与筛选： 量化评估阻燃配方有效性。

• 火灾模型输入： 提供HRR等关键数据，作为计算机火灾模拟（CFD）的输入条件。

• 产品质量控制与合规性验证： 确保产品满足国内外强制性防火标准。

• 火灾科学研究： 深入研究材料的燃烧行为、火焰传播和阻燃机理。

总结而言，锥形量热测试通过标准化的强制燃烧条件，获得材料燃烧性能的一系列客观、定量的“指纹”信息，是现代防火安全工程和材料科学中不可或缺的分析手段。其数据的准确性和可靠性高度依赖于严格的仪器校准、规范的样品制备及对测试标准的精确遵循。
