射频场感应传导骚扰抗扰度测试技术内容

射频场感应传导骚扰抗扰度测试用于评估电子电气设备对来自空间电磁场感应而在其电缆（如电源线、信号线）上产生的传导骚扰的抗扰能力。该测试模拟由射频发射机或其他辐射源产生的电磁场，通过耦合和感应作用在设备线缆上形成共模干扰电流或电压，考察设备在此条件下的性能保持能力。

1. 检测项目分类及技术要点

此测试主要依据国际标准IEC 61000-4-6及对应的国家标准GB/T 17626.6。核心是通过耦合装置将射频干扰信号施加到设备的各类电缆上。

1.1 测试项目分类

• 频率范围：通常为150 kHz 至 80 MHz（或扩展至230 MHz）。此频段涵盖中长波、短波广播及部分VHF频段，是感应传导骚扰的主要频段。

• 测试信号：使用1 kHz正弦波进行80%幅度调制的射频连续波（CW）信号，模拟真实环境的幅度调制骚扰。

• 测试电平：以有效值（r.m.s）表示，常见测试等级为1 V、3 V、10 V（未调制载波有效值）。具体电平根据产品标准或通用标准（如IEC 61000-6系列）规定。

• 调制方式：标准规定使用1 kHz，80% AM调制。部分产品标准（如汽车电子ISO 11452-4）可能规定其他调制方式（如脉冲调制）。

• 施加方式：通过耦合/去耦网络（CDN）、电磁钳（EM Clamp）或直接注入法（使用电流注入探头或电容器）将干扰信号共模注入到受试设备的电缆上。

1.2 技术要点

• 共模注入：测试信号以共模方式（线缆与参考接地平板之间）注入，模拟真实感应情况。

• 阻抗稳定：CDN和辅助设备用于在测试频率范围内提供稳定的共模阻抗（通常为150 Ω），确保测试结果的可重复性。

• 去耦功能：CDN或独立去耦网络需阻止测试信号干扰辅助设备和供电网络，确保骚扰信号只作用于受试设备（EUT）。

• 扫描与驻留：测试频率需以不超过前一频率1%的步进进行扫描，在每个频率点或关键频点，信号需施加足够长时间（如不少于1秒）以观察EUT的反应。

• 性能判据：根据产品功能，判定其性能是否满足A（正常）、B（功能暂时丧失但可自恢复）、C（需人工干预恢复）或D（不可恢复的功能丧失或数据丢失）等级。

2. 各行业检测范围的具体要求

不同行业和应用领域的产品标准对测试参数有具体规定，主要差异体现在频率范围、测试电平、调制方式和适用电缆类型上。

• 信息技术设备/多媒体设备：

  • 依据标准：CISPR 24 / EN 55035， IEC 61000-4-6。

  • 频率范围：150 kHz - 80 MHz。

  • 测试电平：通常为3 V r.m.s（未调制），对于端口（如电信端口）可能要求1 V或10 V。

  • 适用电缆：电源端口、信号/电信端口、有线网络端口等。

• 工业过程测量与控制设备：

  • 依据标准：IEC 61326系列。

  • 频率范围：150 kHz - 80 MHz。

  • 测试电平：根据使用环境严酷等级选择，工业环境中常要求10 V r.m.s。

  • 适用电缆：所有与过程测量和控制相关的电缆。

• 医疗电气设备：

  • 依据标准：IEC 60601-1-2。

  • 频率范围：150 kHz - 80 MHz。

  • 测试电平：根据设备预期使用环境（如专业医疗设施或家庭护理）规定，通常为3 V或10 V r.m.s。

  • 重点：需特别关注生命支持设备或监护设备在测试期间的性能降级，判据更为严格。

• 汽车电子：

  • 依据标准：ISO 11452-4（针对窄带辐射电磁能的抗扰性 — 大电流注入法）。

  • 注：汽车电子领域通常采用大电流注入（BCI）法作为射频场感应传导测试的主要方法，其原理与IEC 61000-4-6类似但实施细节不同。

  • 频率范围：1 MHz - 400 MHz（或更高）。

  • 测试电平：以注入电流表示（如10 mA - 100 mA量级）。

  • 调制方式：常用幅度调制（AM）和脉冲调制（PM）。

• 家用电器及电动工具：

  • 依据标准：CISPR 14-1 / IEC 61000-4-6。

  • 频率范围：150 kHz - 80 MHz。

  • 测试电平：通常为1 V或3 V r.m.s。

  • 适用电缆：电源线为主。

• 轨道交通设备：

  • 依据标准：EN 50121-3-2 / IEC 60571。

  • 频率范围：通常为150 kHz - 80 MHz。

  • 测试电平：根据车辆安装位置（车内/车外）有不同要求，通常严酷度较高。

3. 检测仪器的原理和应用

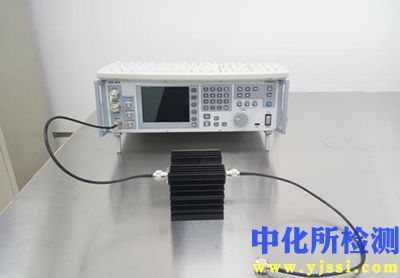

完整的测试系统由信号源、功率放大器、耦合/去耦装置、场强监测设备和辅助设备组成。

3.1 核心仪器原理与应用

• 射频信号发生器：

  • 原理：产生频率和幅度精确可调的连续波（CW）信号，并能进行幅度调制（AM）。

  • 应用：提供标准规定的测试信号源，频率分辨率需满足扫描要求。

• 功率放大器：

  • 原理：将信号发生器输出的低功率信号放大，以在规定的150 Ω负载上达到所需的测试电压电平（如10 V r.m.s 对应约33 dBm功率）。

  • 应用：提供足够的注入功率，补偿耦合装置的插入损耗，确保在EUT端口达到标准规定的干扰场强。

• 耦合/去耦网络（CDN）：

  • 原理：CDN是一种无源网络。其“耦合”部分通过隔直电容和阻抗匹配网络，将射频干扰信号高效地耦合到EUT的电缆上；其“去耦”部分（通常为电感或铁氧体磁环）阻止干扰信号流向辅助设备侧，为干扰电流提供高阻抗路径。

  • 应用：针对不同类型的电缆（如电源、信号、控制线）有专用CDN型号（如CDN-M1用于非屏蔽单相电源线）。CDN提供标准化的150 Ω阻抗，是首选的耦合方法。

• 电磁钳（EM Clamp）与电流注入探头：

  • 原理：电磁钳实质为一个可开合的传导-辐射-传导转换器。内部由铁氧体磁环阵列构成，当钳在电缆上时，其一次侧（与放大器连接）的电流在磁环中产生磁场，该磁场在穿过钳的电缆（二次侧）上感应出共模电流，从而实现干扰注入。电流注入探头原理类似，但更便于在复杂线束上移动测试。

  • 应用：适用于无法使用CDN的复杂电缆束或已安装好的电缆。其校准因子（插入损耗）需预先确定，并在测试时用于计算前向功率。

• 场强监测设备（定向耦合器与功率计/接收机）：

  • 原理：定向耦合器从主传输路径中耦合出一小部分前向和反射功率。功率计测量耦合出的功率，从而计算出实际注入到耦合装置输入端的功率（前向功率）和匹配情况（反射功率）。

  • 应用：用于闭环控制或开环验证。闭环控制时，系统实时监测并调整前向功率，以维持EUT端口所需的干扰电平恒定（如150 Ω上3 V r.m.s）。开环验证则使用预先校准好的注入功率值进行测试。

• 参考接地平板与测试桌：

  • 原理：提供稳定的参考地电位和射频回流路径，构成可重复的测试环境。

  • 应用：EUT和所有耦合装置应置于接地平板上方，电缆布置和高度有严格规定（通常离平板30-50 mm）。

3.2 测试系统配置
典型的测试系统按以下流程连接：射频信号发生器 → 功率放大器 → 定向耦合器（主臂）→ 耦合装置（CDN或电磁钳）→ EUT电缆。定向耦合器的耦合臂连接至功率计或测量接收机，用于监测功率。整个系统由控制软件自动化运行，实现频率扫描、电平校准与调整、测试日志记录等功能。校准时需用150 Ω校准夹具替代EUT，确定达到目标测试电压所需的入射功率或功率放大器输出功率。
