车架落重测试技术规范

1. 检测项目分类及技术要点
落重测试是评估车架结构强度、刚性及能量吸收性能的关键动态冲击试验。主要分为以下两类：

• 垂直落重测试： 模拟车辆在行驶中遇到垂直方向冲击（如越过坑洼、路肩），评估车架整体的抗垂直冲击能力和关键承载部位的强度。技术要点包括：确保冲击锤重量、跌落高度和冲击点位置精确符合标准；冲击面应模拟真实路面特征（通常为刚性平面或特定曲率半径的凸面）；需高速采集冲击力、加速度、位移及应变数据，以分析力-位移曲线、峰值载荷及能量传递效率。

• 侧向/纵向落重测试： 模拟侧面碰撞或追尾等工况，评估车架侧向结构（如门槛梁、立柱）或前后纵梁的耐撞性与吸能特性。技术要点包括：设计专用的冲击头形状（如仿保险杠或碰撞壁障的模块）；严格控制冲击角度与接触面积；重点关注结构的压溃模式、铰接效应以及是否发生有害的断裂或失稳。

通用技术要求：试件应处于模拟实际装配状态的约束条件下；测试环境温度通常控制在23±5°C；每个测试项目需进行足够样本量的重复试验以确保统计显著性；需对测试后的车架进行详细的目视检查、尺寸测量及必要时的无损探伤，以识别裂纹、永久变形或连接失效。

2. 各行业检测范围的具体要求
测试要求因车架应用领域差异显著，核心参数（跌落质量、高度、速度、能量）需依据相关标准与设计目标确定。

• 乘用车/轻型商用车： 遵循法规（如ECER 29、GB 11551）及NCAP评价体系。重点关注乘员舱完整性。例如，侧面立柱冲击测试中，冲击质量可达1500kg，冲击速度约32km/h；车顶静压测试等效能量可能通过落重测试进行动态验证。要求车架在可控的压溃变形中吸收能量，同时保持生存空间不被侵入。

• 重型商用车（卡车、客车）： 依据ECER 93、ISO 3471等。更侧重于对其它道路使用者的保护及车辆自身关键部件的防护。例如，测试后方防钻撞装置时，冲击质量可达2000kg，跌落高度对应冲击速度不得超过10km/h（ECER 93），主要考核防钻撞装置的变形量及阻止小车钻入的能力。

• 摩托车/电动自行车： 关注车架在单点冲击下的抗断裂性能及方向柱等关键部位强度。常见测试为前叉落重冲击，将规定质量（如50-100kg）从指定高度（如0.3-0.5m）自由落下，冲击前轮轴位置，检验前叉是否永久变形超过限值或出现裂纹。

• 非道路车辆（工程机械、农用机械）： 参考ISO 3471、SAE J231等。测试条件更为严苛，可能涉及多方向、多位置的落重冲击，以模拟翻滚、坠落物撞击等极端工况。重点评估驾驶室ROPS（滚翻保护结构）或FOPS（落物保护结构）的性能，要求其在吸收巨大冲击能量时，为操作者提供足够的“安全容身空间”。

• 航空航天（起落架、机身结构）： 遵循MIL-STD-810G、ASTM E238等。测试精度与数据采集要求极高。例如飞机起落架落震试验，通过精确控制下落质量、下落速度（模拟着陆下沉率）和姿态，验证其在不同着陆重量、下滑速度及姿态组合下的吸能能力、结构强度与疲劳寿命。

3. 检测仪器的原理和应用
落重测试系统是高度集成的机电一体化设备，核心组成包括：

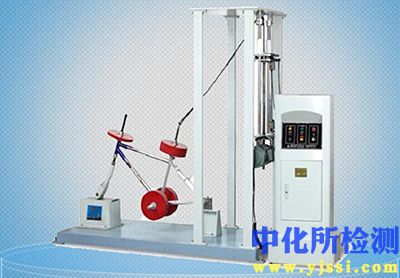

• 冲击试验机： 主体为高刚度门式或立柱式框架。提升系统（电机驱动或液压）将带有冲击头的落锤（或滑车）提升至预定高度，通过电磁或气动释放机构实现自由或导向下落。部分高级系统采用伺服液压驱动，可实现精确的冲击速度与波形控制。关键指标：最大跌落能量（kJ）、最大冲击质量（kg）、提升高度范围（m）、导向系统摩擦阻力（应极小）。

• 数据采集系统（DAQ）： 核心传感器包括：

  • 力传感器： 安装在冲击头或砧座底部，采用应变片或压电晶体原理，测量冲击过程中的瞬时力值，量程可达数百kN，固有频率需极高（>10kHz）以准确捕捉冲击峰值。

  • 加速度计： 安装在落锤或试件关键点，多为压电式，测量冲击加速度响应，用于计算载荷和评估冲击严重性。

  • 位移传感器： 常用激光位移计或高速摄像结合DIC（数字图像相关）技术，非接触测量试件的动态变形场、压溃位移和回弹，精度可达微米级。

  • 高速数据采集卡： 采样率通常不低于1MS/s（每秒百万样本），同步记录所有通道数据，确保相位一致。

• 高速摄像系统： 帧率需达10,000 fps以上，配合高亮度照明，用于可视化分析撞击瞬间的结构变形序列、裂纹萌生与扩展行为，是理解失效机理不可或缺的工具。

• 冲击头与砧座： 根据标准定制，材料为高强度钢，具有规定的几何形状、尺寸和质量。砧座质量需远大于落锤，以模拟无限大惯性。

应用流程： 设定测试参数（质量、高度）→安装并校准传感器→安装试件于砧座→提升并释放落锤→高速采集力、加速度、位移等数据→同步进行高速摄像→回收试件与数据→数据分析（计算峰值力、平均力、能量吸收、刚度、评估变形模式与失效）→生成测试报告。数据分析中，能量吸收通过力-位移曲线积分求得，是评价吸能结构优劣的核心指标。
