车架/前叉组合件振动强度测试技术规范

1. 检测项目分类及技术要点

振动强度测试旨在模拟车辆在实际骑行中因路面不平度引发的周期性载荷，评估车架/前叉组合件的抗疲劳性能和结构完整性。主要检测项目分类及技术要点如下：

1.1 垂直载荷疲劳测试

• 技术要点：在车架后叉或中轴区域施加垂直方向的交变载荷，模拟骑行者体重及惯性力引起的上下振动。载荷通常为正弦波，频率范围一般为3-15 Hz，以避开组合件固有频率，避免共振。测试需持续至规定循环次数（如ISO标准要求最低5万次，高阶测试达10万次以上）或直至出现失效（如可见裂纹、永久变形量超过限定值、焊缝开裂）。

• 关键参数：载荷幅值（根据自行车类型及假人体重确定，常用力值范围为1000N-2000N）、加载频率、循环次数、失效判据。

1.2 水平载荷疲劳测试（前后方向）

• 技术要点：在脚蹬或中轴区域施加前后方向的交变载荷，模拟骑行加速、减速及踩踏时产生的纵向力。此测试重点考核五通、下管、后下叉等部位的结构强度。

• 关键参数：载荷幅值（通常低于垂直载荷）、相位关系（可能与垂直载荷同步或按一定相位差施加）、循环次数。

1.3 复合载荷疲劳测试

• 技术要点：为更真实模拟实际受力状态，在多个方向同步或按特定程序施加交变载荷。这是最高阶的测试形式，能更有效地暴露结构薄弱点。

• 关键参数：多通道载荷谱的定义、各通道间的相位与幅值关系。

1.4 静载强度测试

• 技术要点：虽然非振动测试，但常作为组合测试的一部分，在疲劳测试前后进行，以评估刚度变化或剩余强度。包括前叉弯曲刚度、车架整体纵向/横向刚度测量。

• 关键参数：施加的静载荷、产生的变形量、计算出的刚度值。

通用技术要点：

• 夹具与边界条件：必须真实模拟车辆在整车上的安装状态（如立管夹紧、前叉通过舵管与头管固定），确保载荷传递路径准确。

• 失效监测：需全程监控，方法包括肉眼或摄像头观测、声发射监测、应变片监测应变突变等。

• 温度控制：测试环境温度通常控制在10℃-30℃之间，避免材料性能因温度发生显著变化。

2. 各行业检测范围的具体要求

检测要求因产品类别、适用标准和目标市场而异。

2.1 竞技/高性能自行车（公路车、山地车等）

• 标准依据：主要遵循ISO 4210（国际标准）、EN ISO 4210（欧洲标准）或更严苛的制造商内部标准。

• 具体要求：

  • 测试载荷更高：因考虑更激烈的使用场景（如越野冲击、高速下坡），载荷幅值可能比标准值上浮20%-50%。

  • 循环次数更多：疲劳测试循环次数要求极高，常达10万次至百万次级别。

  • 重量与刚度比考核：在满足强度前提下，对轻量化有极高要求，并需进行刚度测试以保障操控性能。

  • 材料特定测试：碳纤维复合材料车架需额外关注冲击后的疲劳性能及层间剪切强度。

2.2 城市/通勤自行车

• 标准依据：ISO 4210、EN 15194（电动助力自行车标准）、GB 3565（中国国家标准）等。

• 具体要求：

  • 侧重耐久性与可靠性：载荷条件严格按标准体重（如ISO常用70kg或85kg假人）设定，确保长期日常使用的安全。

  • 电动助力自行车附加要求：因重量和速度增加，其车架/前叉的测试载荷需相应提高（例如，后叉疲劳测试载荷可能增加50%以上），并需考虑电机振动可能带来的影响。

  • 防盗等附加件影响：测试时需考虑安装货架、挡泥板等附件后的应力集中情况。

2.3 童车与特殊用途自行车

• 标准依据：除通用标准外，可能参照特定标准如CPSC（美国）、JIS（日本）等。

• 具体要求：

  • 载荷按使用者年龄/体重分级：测试载荷严格对应不同年龄段的儿童体重范围。

  • 侧重过载安全：除疲劳测试外，静载破坏测试要求更高安全系数，确保结构不发生脆性断裂。

2.4 共享自行车

• 标准依据：在ISO 4210基础上，制定更为苛刻的企业或行业规范。

• 具体要求：

  • 超常耐久性测试：循环次数要求远超普通自行车，常以百万次计，模拟数年高强度使用。

  • 恶劣环境考量：可能需进行腐蚀环境下的疲劳测试，或测试后进行盐雾试验评估腐蚀对强度的影响。

  • 滥用测试：包含模拟非正常使用的冲击和过载测试。

3. 检测仪器的原理和应用

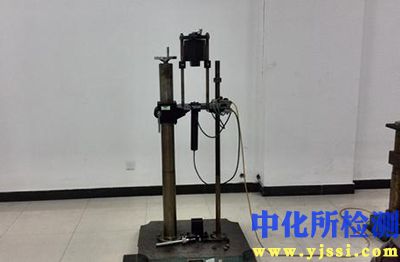

3.1 伺服液压疲劳试验机

• 原理：由伺服阀控制液压作动器，按照电控系统输入的波形信号（正弦波、三角波或自定义波形）精确输出动态载荷。闭环控制系统通过高精度力传感器实时反馈，与设定值比较并进行调整，确保载荷精度。

• 应用：是进行垂直、水平及复合载荷疲劳测试的核心设备。多通道系统可独立控制2-4个作动器，实现多轴同步加载。通常配备大刚度的反力架或测试台。

3.2 动态力传感器

• 原理：多采用应变片式或压电式原理。应变片式传感器通过测量弹性体在受力时的微应变来推算载荷；压电式传感器利用石英晶体的压电效应，将压力转换为电荷信号。二者均具有高频率响应特性。

• 应用：串联在作动器与样品夹具之间，实时、精确测量施加到试件上的动态力值，是闭环控制的关键反馈元件。

3.3 数字控制系统与数据采集系统

• 原理：基于工业计算机或专用控制器，运行测试软件。软件生成目标波形，接收传感器反馈，通过PID等控制算法驱动伺服阀。同步高速采集载荷、位移、应变等多通道数据。

• 应用：控制整个测试过程，设置波形、幅值、频率、循环次数；实时监控测试状态，自动记录数据并预警或停机；生成测试报告。

3.4 应变测量系统

• 原理：将电阻应变片粘贴于试件关键部位（如焊缝周围、管材接合处），当试件受力变形时，应变片电阻值发生变化，通过惠斯通电桥电路转换为电压信号并放大。

• 应用：在测试中实时监测局部应力应变，用于识别应力集中区域、标定有限元模型、以及在疲劳测试中监测应变趋势突变（作为早期裂纹出现的指示）。

3.5 无损检测设备（测试后或测试中）

• 原理：

  • 声发射监测仪：监听材料在变形或开裂时释放的瞬态弹性波。

  • 渗透检测或磁粉检测：用于检测表面开口裂纹。

  • 工业内窥镜：用于观察车架内部结构状况。

• 应用：在疲劳测试过程中或中断时，对试件进行无损检查，及时发现并定位微小裂纹，避免灾难性破坏影响测试安全或数据记录。

3.6 光学三维变形测量系统

• 原理：通过多个高分辨率数码相机，在试件表面喷涂散斑，利用数字图像相关技术计算加载前后表面的全场三维位移和应变。

• 应用：主要用于研发阶段，非接触式地获取整个车架/前叉在载荷下的全场应变分布，极高精度地验证设计，定位潜在失效点。
